Apps Market - Virtual devices calculator

Seguir
Avatar
Irene Šimić

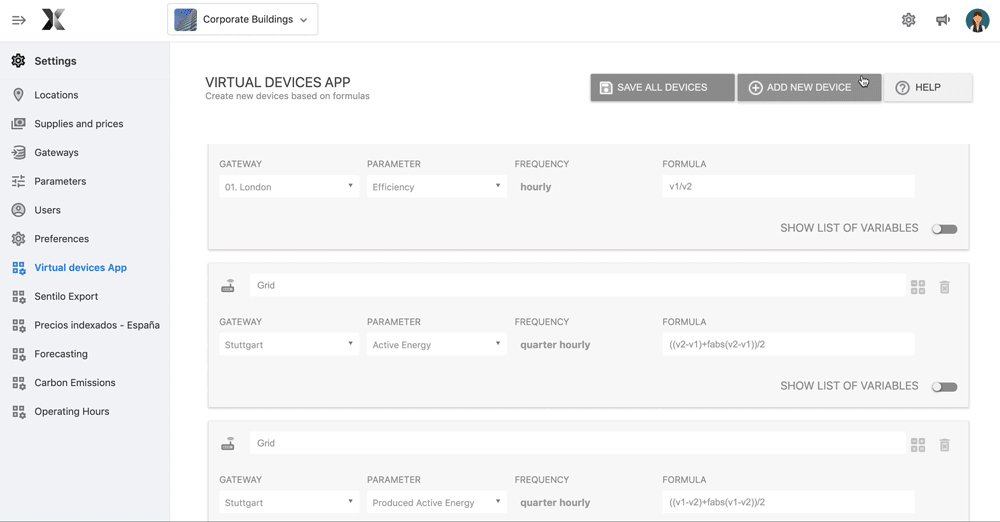

En este artículo aprenderás a utilizar la Aplicación Virtual devices, disponible en el Market Apps de la plataforma. mceclip0.png




Introducción

Esta aplicación te permite crear nuevos dispositivos virtuales a partir de dispositivos ya existentes usando fórmulas definidas por el propio usuario. Ejemplo: v1 + v2 - (v3*0.5)/v4


Frecuencias disponibles

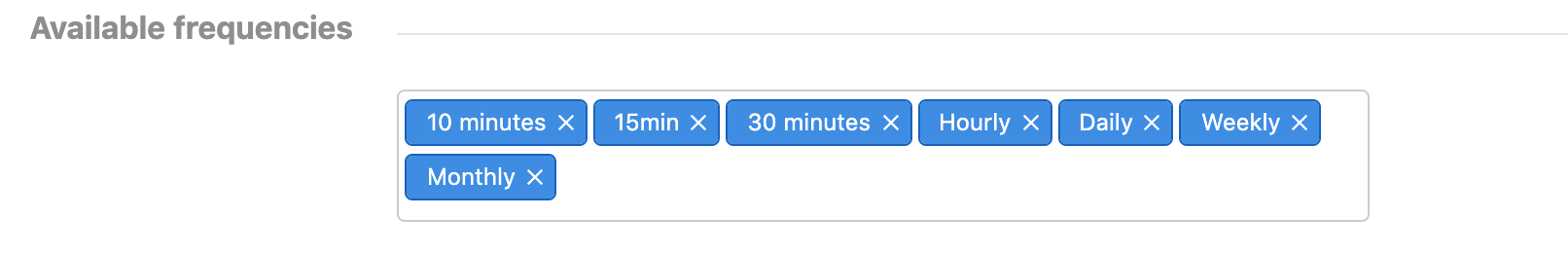

Las frecuencias disponibles en esta pantalla son las que tengas configuradas en el apartado de Preferencias (Configuración --> Preferencias).

Pueden ir de 5min a mensual.




Operaciones disponibles

  • sin: The sinus function. Usage: v1+sin(43.12)
  • cos: The cosinus function. usage: v1+cos(33.33)
  • tan: The tangent function. Usage: v1+tan(33.33)
  • tanh: The hyperbolic tangent function. Usage: v1+tanh(15)
  • sqrt: The Square root function. Usage: v1+sqrt(v2+25)
  • exp: The exponential function. Usage: v3+exp(v2)
  • factorial: The factorial function. usage: v6*factorial(v2)
  • floor: The Floor function is to get the integer part of number.
    • floor(300.67) = 300
    • floor(300.06) = 300
    • floor(300.99) = 300
  • log: Is the neperian logarithm, so is equal to log with base e.
  • log10: Is the log with base 10
  • pi: The constant PI. usage: v1+pi+3.0
  • fabs: Absolute value of a given number. Usage:v1+fabs(-3.9)
  • asin: Arc sine of the given number
  • acos: Arc cosine of the given number
  • atan: Arc tangent of the given number

Requerimientos

Para poder utilizar esta aplicación necesitarás:

  1. Instalarla a través del Apps Market de la Plataforma.
  2. Un concentrador disponible donde se creen los dispositivos. Si quieres tener todos los dispositivos bajo el mismo concentrador, te recomendamos crear un concentrador virtual.

Para visualizar estos datos en la sección de Analyse, necesitarás:

  1. Crear el dispositivo (a través de la App)
  2. Aceptar los datapoints generados en el concentrador en el que hayamos creado el dispositivo.
  3. Asignar los dispositivos a la localización correspondiente.



¿Cómo funciona?

Creación de un nuevo dispositivo virtual

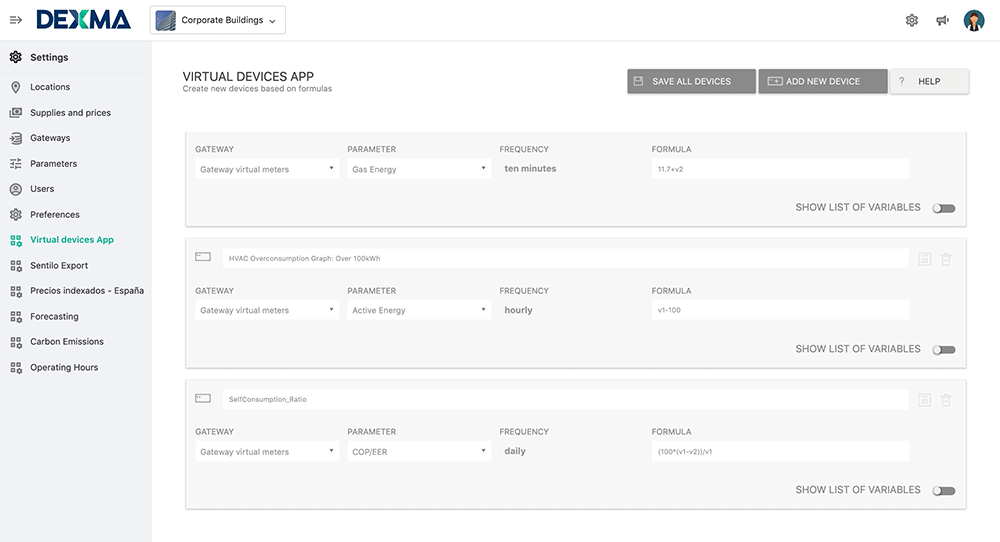

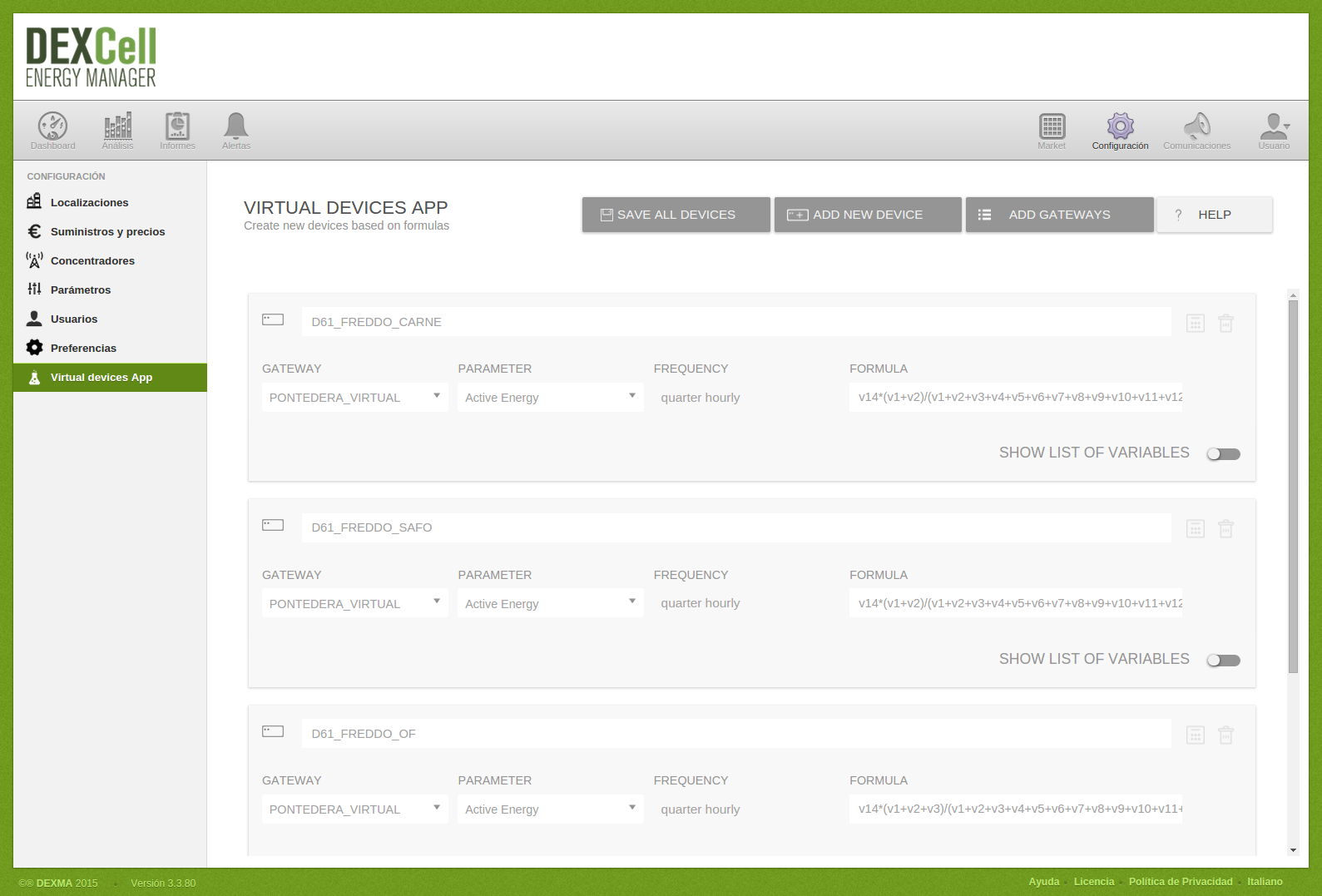

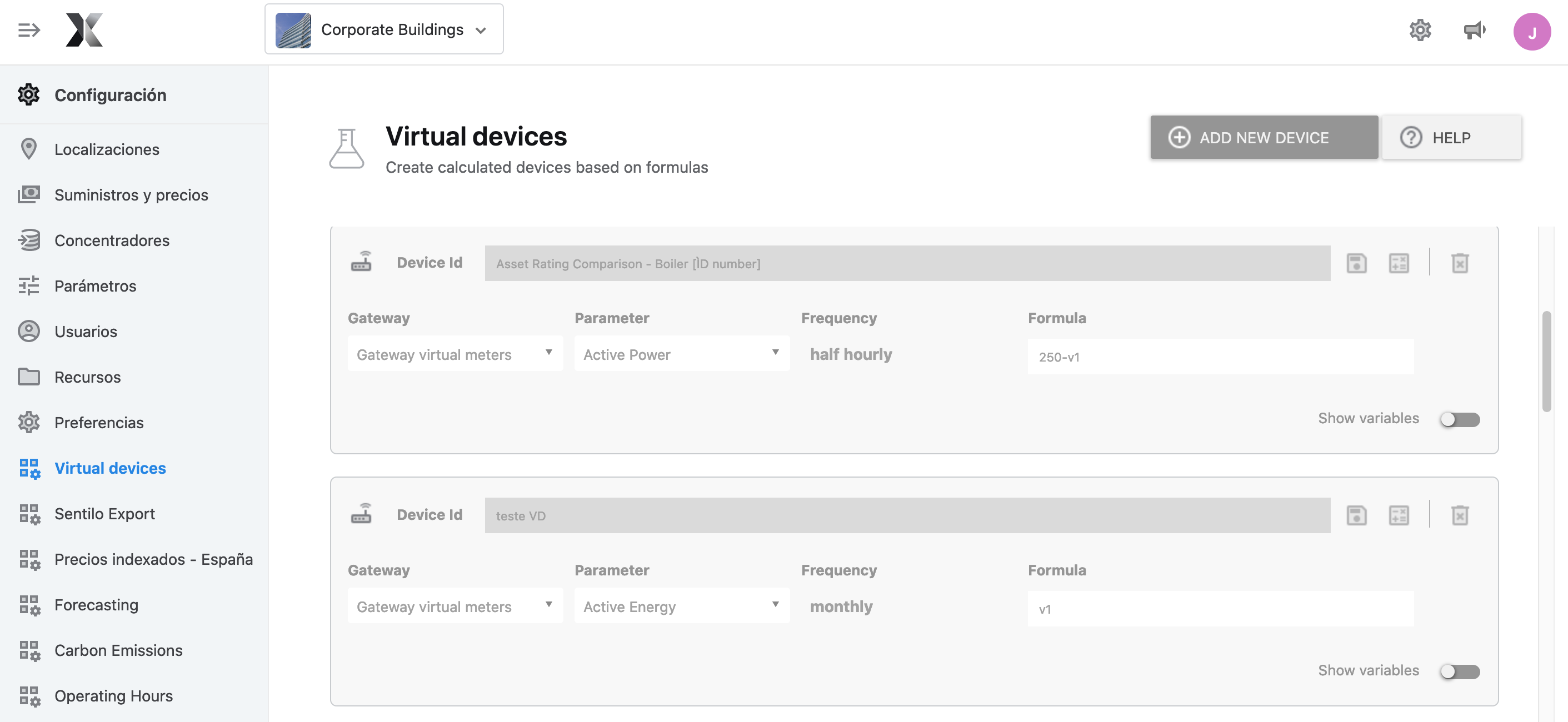

  1. Haz click sobre "Add new device" para empezar a crear un nuevo dispositivo virtual.
    • Device ID: El identificador o clave del dispositivo y el nombre que tomará por defecto. El ID representa el dispositivo, por lo que debe ser único y no utilizar caracteres especiales. Una vez creado el dispositivo, no se puede cambiar el ID. No obstante, se puede cambiar el nombre del dispositivo en la pasarela una vez que se haya calculado y aceptado, editando el dispositivo.

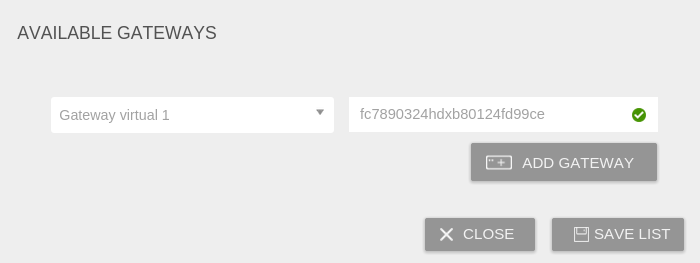

    • Gateway: Selecciona  el concentrador donde se creará el nuevo dispositivo.
    • Parameter: Parámetro resultante del dispositivo (Ej: Energía Activa, Energía Reactiva, etc)
    • Frequency:  frecuencia de importación de los datos.

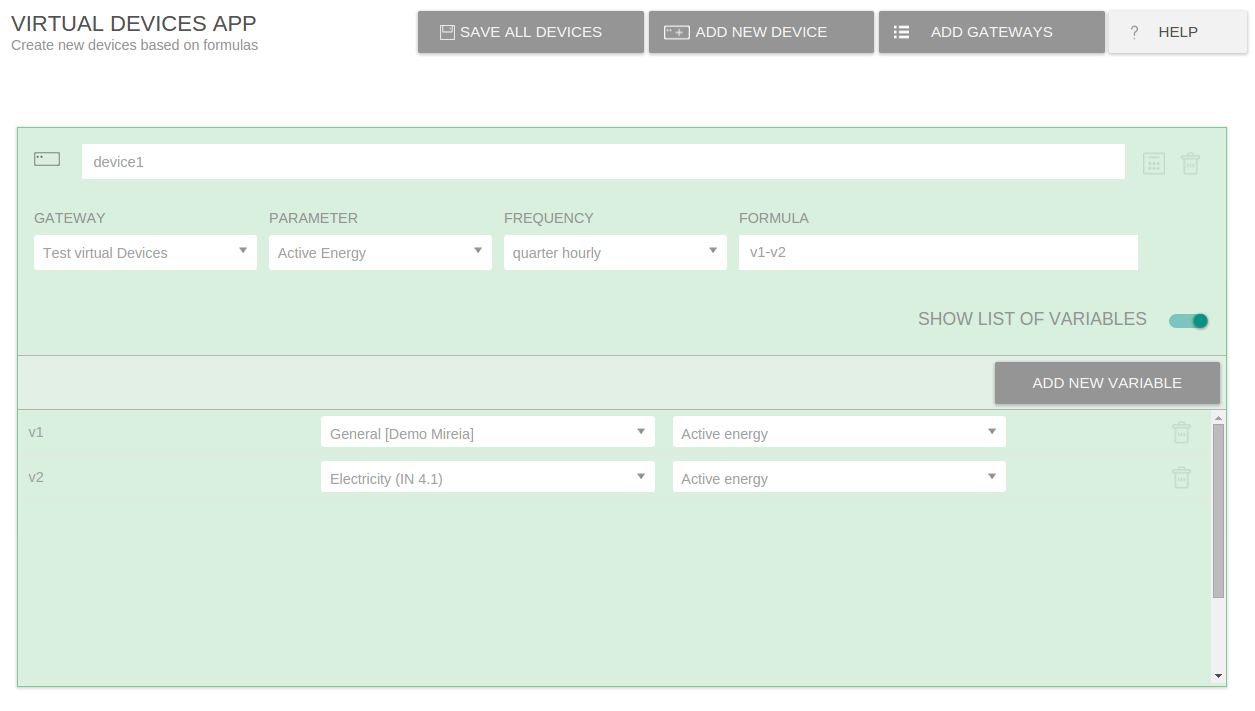

  2. Una vez indicados los campos anteriores, haz click sobre "Show list of variables" y "Add new variable". En este momento se seleccionan todos aquellos dispositivos ya existentes que formarán parte de la fórmula
      • vX: nombre de la variable que deberemos usar en la fórmula final. Se crean de forma consecutiva de forma automática (v1, v2, etc.)
      • Dispositivo: dispositivo que formará parte de la fórmula
      • Parámetro: parámetro inicial que formará parte de la fórmula. Está  asociado al dispositivo seleccionado previamente

Importante: No se recomienda utilizar otro dispositivo virtual como variable. Utiliza siempre dispositivos "reales" como variables, ya que el uso de dispositivos virtuales como variables puede hacer que los datos no se calculen a tiempo.

  1. Fórmula: indicar la fórmula final usando las variables previamente creadas. Se pueden usar cualquier tipo de operaciones: suma, resta, multiplicación, división, sin, cos, etc

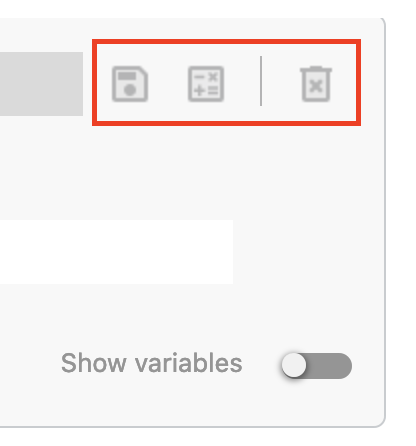

  2. Botón save device: Guardar el dispositivo virtual una vez configurado
  3. Recalcular el dispositivo: Después de configurar y guardar el dispositivo, se puede recalcular entre las fechas seleccionadas. Pueden trascurrir varios minutos entre que se recalcula el dispositivo y éste aparece en la pasarela para ser aceptado.
  4. Una vez que el dispositivo virtual se haya generado, debe aceptarse en el Concentrador Virtual creado en el paso 1 (en Configuración > Concentradores). *
  5. Para finalizar el proceso, el nuevo dispositivo virtual debe asignarse a una localización. Sin este último paso no se podrán ver los datos en la Plataforma.

* Atención: el dispositivo virtual se creará cuando entren nuevos datos. Podemos provocar la creación del dispositivo a través del recálculo del mismo (ver sección siguiente)

Nota: usar un punto para el separador decimal.




Editar, recalcular y eliminar un dispositivo

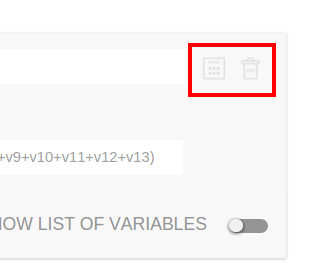

  • Para poder calcular datos históricos de un nuevo dispositivo virtual, haz click sobre "Recalcular".  Selecciona las fechas de inicio y fin y espera hasta que todos los datos se hayan introducido en la plataforma. Recuerda que todos los dispositivos que forman el nuevo dispositivo virtual deben tener datos disponibles.
  • Para eliminar un dispositivo, haz click sobre el botón de "eliminar dispositivo" .
  • Recuerda guardar un dispositivo si se introducen cambios en la fórmula o en las variables utilizadas.


A tener en cuenta

  • Los nuevos dispositivos virtuales generados serán contabilizados como Datapoints adicionales que deberán ser aceptados.
  • Si alguno de los valores que conforman la fórmula no ha llegado a la plataforma o no tiene datos en la frecuencia del dispositivo que se quiere crear, la aplicación no calculará el dispositivo virtual asociado.
  • En relación con el punto anterior, recomendamos no utilizar dispositivos virtuales como variables para otros dispositivos virtuales, ya que podría provocar retrasos en el cálculo del último dispositivo virtual de la cadena.
  • Los nuevos dispositivos virtuales deberán ser asociados a una localización como el resto de dispositivos para poder ser visualizados.
  • Si se divide por una variable, y se convierte en 0, una división por 0 se tratará como un 0 por la aplicación (no infinito)
  • Selecciona la frecuencia que deseas reportar para calcular el dispositivo. Si la fórmula utilizada no es lineal, los cálculos pueden diferir de lo obtenido si se realizaran en una frecuencia diferente. Por ejemplo, si se está calculando un ratio de eficiencia o COP añadiendo varias variables y dividiéndolas por otra variable (o suma de variables) en un parámetro de 15 minutos, el ratio se calculará correctamente para esa frecuencia. La plataforma hará la media automáticamente los resultados de 15 min para calcular las frecuencias horarias, diarias, etc..., pero serán éstas seran la media del ratio de 15 min, no el ratio horario, diario, etc... Asegúrate de seleccionar la frecuencia correcta cuando configures el dispositivo virtual.



Precio

Esta app es gratuita, así que no hay que pagar para descargarla.

Sin embargo, dado que es una aplicación que genera datapoints, todos ellos serán facturados según tu precio, como si fueran datapoints normales que vienen directos de la instalación.

Como cualquier otro parametro en la Plataforma, estarán disponibles en cada pantalla posible, según el tipo de parametro resultante.
