En este artículo explicaremos la aplicación de gestión de Depósitos de Combustible (Fuel Tank Manager).
La estructura será la siguiente:
Introducción
La aplicación Fuel Tank Manager te permite hacer seguimiento de los niveles de tus depósitos de combustible y calcular su consumo. Esta aplicación está disponible en el Mercado de Aplicaciones y su pantalla principal se encuentra en la Configuración.
Nomenclatura
Para utilizar esta aplicación, es importante conocer primero los distintos tipos de depósitos y combustibles disponibles:
Tipos de depósito
Un depósito es un lugar donde se almacena combustible. Pueden tener diferentes geometrías y, dependiendo del tipo, será necesario introducir distintos datos en la plataforma:
Cilíndrico: deberás introducir el diámetro (cm) y la capacidad (L) del depósito.
Paralelepípedo: los campos a completar son la altura (cm), ancho (cm) y longitud (cm).
Genérico: si la geometría del depósito no corresponde a ninguna de las anteriores, puedes usar el tipo genérico, donde no será necesario introducir dimensiones.
Tipos de combustible
El tipo de combustible es un material que puede depender de diferentes variables. Nuestra plataforma acepta los siguientes combustibles:
Diésel (432): combustible fósil líquido. Puedes usar este tipo considerando que su unidad de medida es L y su coeficiente ρ es 1 kg/l.
Fueloil pesado (509): combustible fósil líquido. Puedes usar este tipo considerando que su unidad de medida es kg y su coeficiente ρ es 0,919 kg/l.
Pellets (468): biocombustible sólido. Puedes usar este tipo considerando que su unidad de medida es kg y su coeficiente ρ es 0,650 kg/l.
Astillas de madera (469): biocombustible sólido. Puedes usar este tipo considerando que su unidad de medida es m³ y su coeficiente ρ es 0,001 kg/l.
Requisitos
Para poder instalar y utilizar esta aplicación, debes tener permisos de Superadministrador o Administrador, así como la aplicación descargada en una cuenta activa.
¿Cómo funciona?
Una vez descargada la aplicación, verás una nueva sección en la Configuración de la Cuenta, como se muestra en la siguiente captura de pantalla:
A continuación, sigue estos pasos:

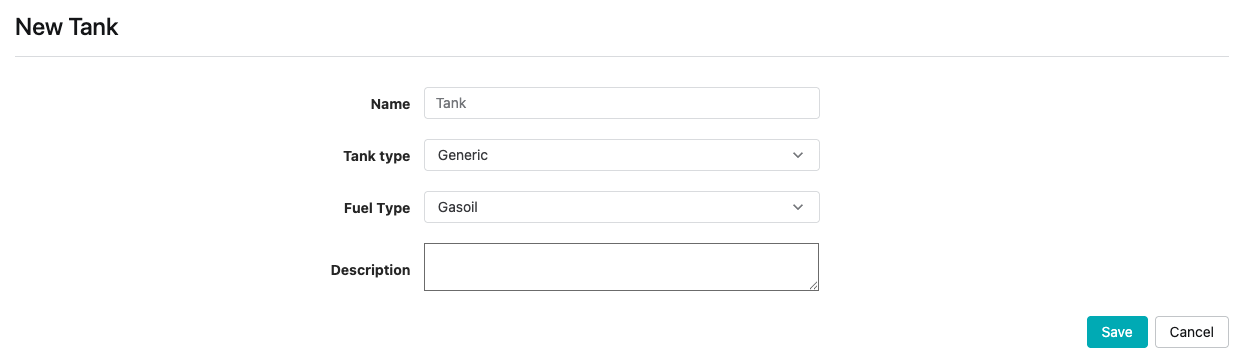

Para crear un nuevo depósito, haz clic en "Nuevo Depósito". Rellena el nombre del depósito (este será el nombre del dispositivo creado), así como el tipo de depósito y el tipo de combustible. Según el tipo de depósito, también deberás completar algunas dimensiones. Una vez hecho, haz clic en "Guardar".

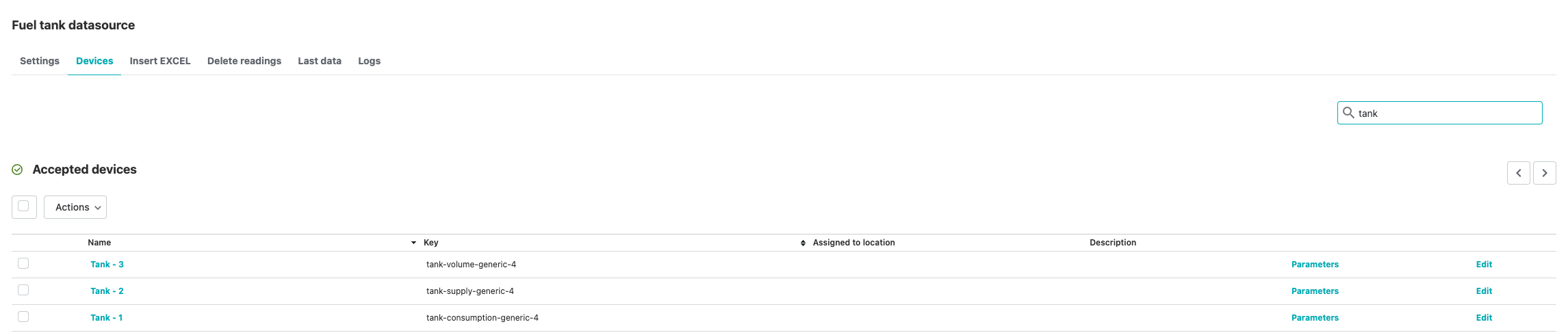

Al hacer esto, se creará automáticamente una nueva fuente de datos llamada fuel-tank-datasource-1234 con tres dispositivos:
Depósito - 1: almacena la altura del combustible y los datos de consumo.
Depósito - 2: almacena los datos de suministro y la altura del agua.
Depósito - 3: almacena la cantidad de combustible en el depósito. Este valor se calcula como explicaremos en la siguiente sección.
En total, necesitarás dos parámetros para los dispositivos 1 y 2, y un parámetro para el dispositivo 3.
NOTA: Los dispositivos se aceptan automáticamente.
Coloca los dispositivos en una ubicación para poder visualizar los datos.
¡Ahora ya has creado tu depósito! Veamos las distintas opciones disponibles para enviar datos.
Empezar a enviar datos
Puedes enviar datos utilizando tres formatos diferentes:
Recuerda que, dependiendo del tipo de combustible con el que trabajes, el ID del parámetro cambiará.
Manualmente

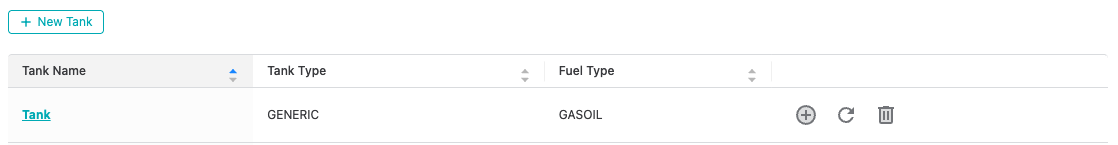

Al acceder a la aplicación Fuel Tank Manager desde la Configuración, visualizarás todos los depósitos creados. A la izquierda de cada depósito encontrarás tres iconos: un signo más, una flecha circular y una papelera.
Con la papelera puedes eliminar el depósito (todos los dispositivos se eliminarán de la fuente de datos).
Puedes usar la flecha circular para recalcular los valores del volumen de combustible si has modificado los valores.
Por último, el signo más te permitirá insertar valores en el depósito con una visualización fácil e intuitiva.

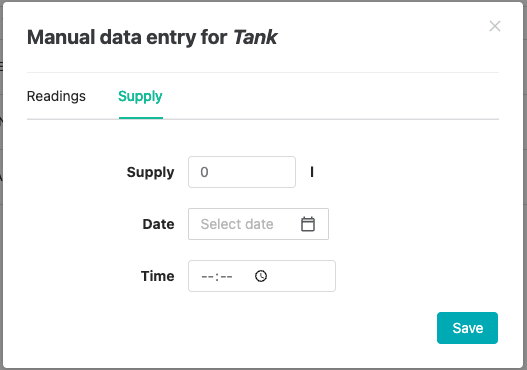

Si seleccionas el signo más, aparecerá una ventana emergente:
Como puedes ver, tenemos dos tipos de datos: las lecturas y el suministro. Dependiendo del tipo de combustible y del depósito seleccionado, deberás introducir distintos datos. El ejemplo anterior corresponde a un depósito Genérico con Gasóleo.
Los valores de lecturas deben corresponder al combustible consumido. En los depósitos Paralelepípedo y Cilíndrico, te pedimos que introduzcas la altura total y la altura del agua, y nosotros calcularemos los valores de consumo.
Para los valores de suministro, siempre preguntaremos con cuánto combustible estás llenando el depósito, por lo que la unidad utilizada variará según el tipo de combustible.
Vía API
Explicamos cómo enviar lecturas usando esta opción en este artículo.
Vía Excel
Explicamos cómo enviar lecturas usando esta opción en este artículo.
¿Cómo calcula el consumo?
Para entender qué hay detrás de los valores, primero explicaremos las alturas que introducimos en el depósito. Ya mencionamos que al ingresar datos necesitamos la altura del agua y la altura del combustible. Es importante tener en cuenta la cantidad de agua, ya que puede tener un impacto directo en la eficiencia y, por tanto, en el consumo y suministro de combustible.

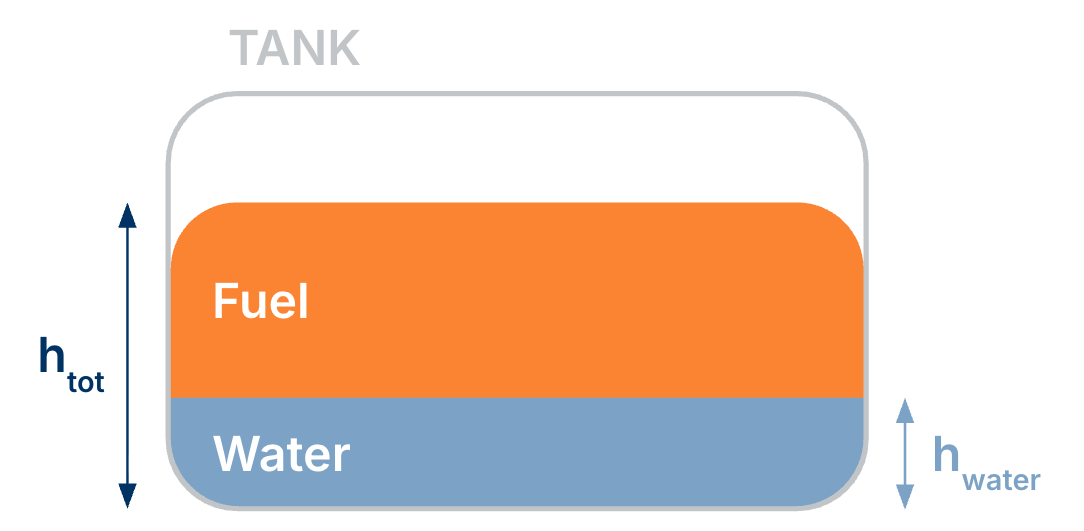

Como la densidad del agua es mayor que la de cualquiera de los combustibles, el agua siempre quedará en el fondo del depósito y el combustible por encima, como se muestra en la siguiente ilustración:
La aplicación traduce automáticamente las alturas a las unidades de cada opción de combustible, aunque el procedimiento es el mismo para todos. Los parámetros son los mencionados en cada tipo de depósito.
Depósito cilíndrico

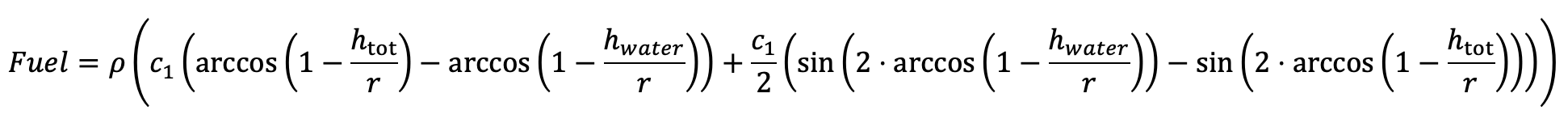

Considerando que r es el radio del depósito (D/2), la variable c1 es la capacidad del depósito/π. El volumen de combustible se calcula usando la siguiente fórmula:
Depósito paralelepípedo
Al trabajar con un depósito paralelepípedo, la fórmula que utilizamos es la siguiente:
Visualización

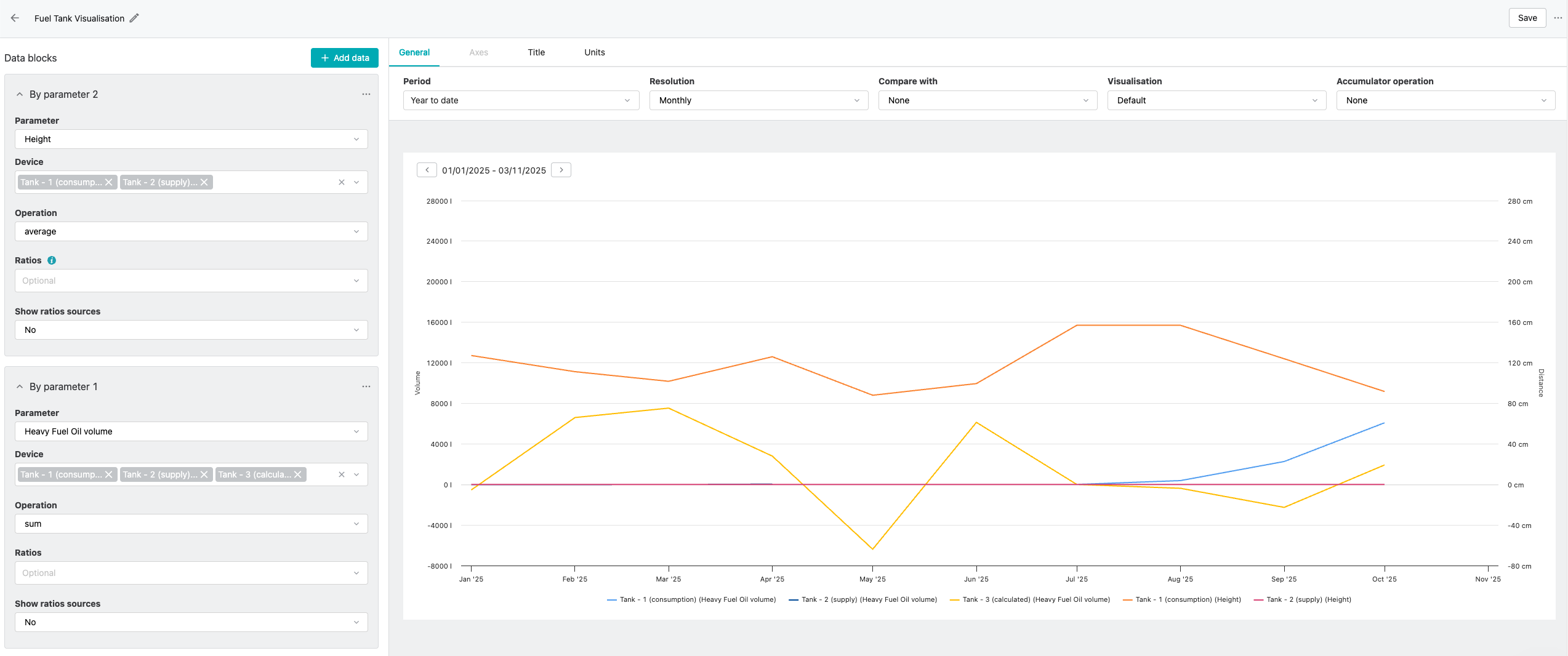

Para visualizar la evolución del consumo y del nivel del depósito, puedes usar la función "Nuevo Análisis", seleccionando los parámetros y dispositivos deseados. Para reconocer mejor qué dispositivo contiene cada dato, puedes cambiar el nombre de los dispositivos una vez hayas creado el depósito, como hemos hecho en el ejemplo a continuación.
A tener en cuenta
La acción de recálculo tiene un período máximo de tres meses.
Esta aplicación es una nueva versión de la aplicación Fuel Tank Manager que tenía la pantalla principal en Análisis. Esta versión tiene la pantalla principal en Configuración.
Esta aplicación permite cargar las lecturas relativas antes de los suministros de combustible, permitiendo así valores negativos para el consumo. En estos casos, puede que necesites recalcular.
