Dans cet article, vous apprendrez à utiliser la fonction Analytics de la plateforme de gestion de l'énergie.

Contenu :

• Introduction
• Exigences
• Résolutions disponibles
• Types de sources de données
• Personnaliser votre graphique
• Options de visualisation
• Sauvegarder l'analyse
• Envoyer à un dashboard
• Exportation de données
• Feedback



Introduction

Analytique est l'outil ultime pour combiner et analyser les données énergétiques provenant de différentes sources.

Il permet de combiner des données de divers paramètres en un seul graphique multi-axes, affichant la consommation d'énergie aux côtés de variables clés telles que les degrés-jours ou l'occupation, ou même de tracer rapidement toutes les informations pertinentes pour un Microgrid avec des panneaux solaires PV.

Il facilite également les gestionnaires de l'énergie dans le suivi de leur ligne de base M&V ainsi que de leurs économies et de l'évolution des variables de la ligne de base.

Les utilisateurs peuvent facilement sélectionner le type de données qu'ils souhaitent voir, comment ils veulent les visualiser, la période pour laquelle voir les données, et le graphique est généré facilement.

Exigences

N'oubliez pas que la plateforme ne peut afficher les données que si vous les avez préalablement insérées.

Pour afficher des données sur l'écran Analytics, il est nécessaire de :

1. Envoyer des données à la plateforme.

2. Accepter les dispositifs et les paramètres générés lorsque les données entrent sur la plateforme.

3. Assigner ces dispositifs à leur emplacement.

Remarque : Actuellement, seuls les super administrateurs et les administrateurs ont accès à cette fonctionnalité Analytics Beta.



Résolutions disponibles

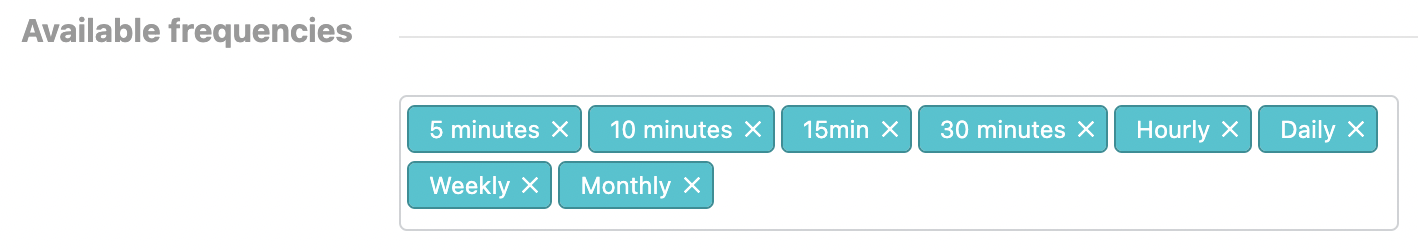

Les résolutions disponibles sur cet écran sont celles que vous avez configurées dans la section Préférences (Configuration --> Préférences).

Elles peuvent varier de 5 minutes à mensuelles.

Il existe certaines exceptions où toutes les résolutions ne sont pas affichées, par exemple, en fonction de la période sélectionnée :

• Moins de 1 jour : Toutes les résolutions sauf journalières, hebdomadaires et mensuelles.
• Entre 1 et 8 jours : Toutes les résolutions sauf hebdomadaires et mensuelles.
• Entre 8 et 28 jours : Seules les résolutions horaires, journalières et hebdomadaires sont disponibles.
• Entre 28 et 59 jours : Seules les résolutions horaires, journalières, hebdomadaires et mensuelles sont disponibles.
• Plus de 59 jours : Seules les résolutions hebdomadaires et mensuelles sont disponibles.

Types de sources de données

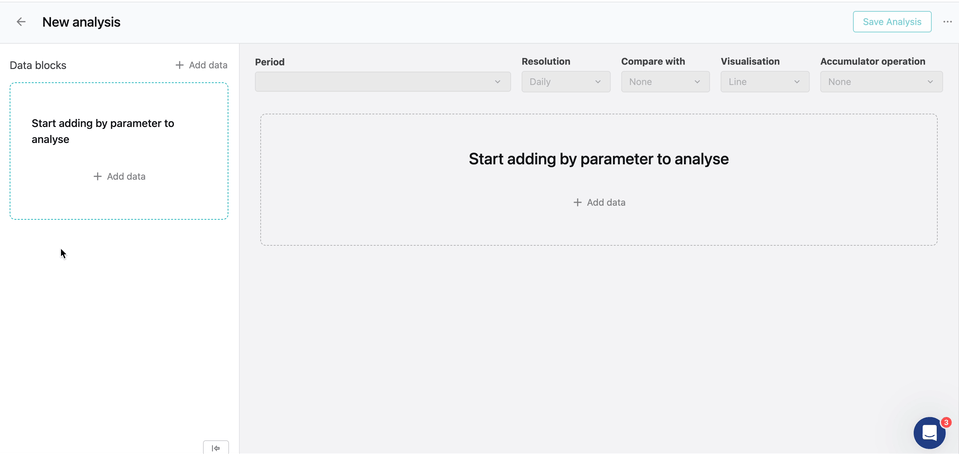

La fonctionnalité Analytics offre trois types de sources de données : par paramètre, par compteur de référence et par projet M&V. Vous pouvez les ajouter par "blocs" et vous pouvez mélanger les types de sources de données dans la même Analyse.

Options pour chaque type de source de données :

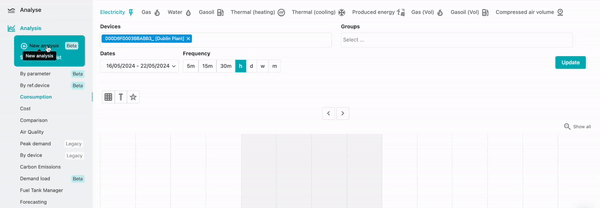

• Par paramètre

1. • 1. Sélectionner le paramètre.
     2. Sélectionner le(s) dispositif(s).
     3. Sélectionner l'opération.
     4. Sélectionner le ratio (facultatif).
     5. Afficher les ressources de ratio (facultatif) : Oui/Non
   • Par compteur de référence
     1. Sélectionner l'emplacement : Suivre le contexte.
     2. Sélectionner la catégorie du compteur de référence.
     3. Sélectionner le type de compteur de référence.
     4. Sélectionner le paramètre.
     5. Sélectionner l'opération.
   • Projet
     1. Sélectionner le projet M&V.
     2. Sélectionner ce que vous voulez comparer avec les économies (ligne de base/référence ou objectif).
     3. Sélectionner le concept que vous souhaitez visualiser : Consommation réelle, Économies, Référence de comparaison.

Personnaliser votre graphique

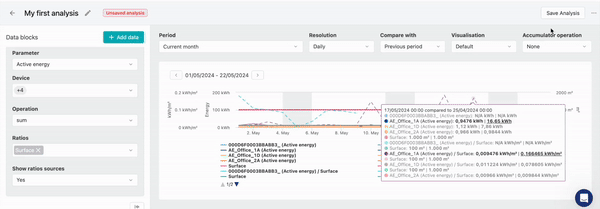

Dans votre Analyse, vous pouvez personnaliser la façon dont vous souhaitez visualiser vos données sélectionnées. En haut de votre analyse, vous verrez les options suivantes :

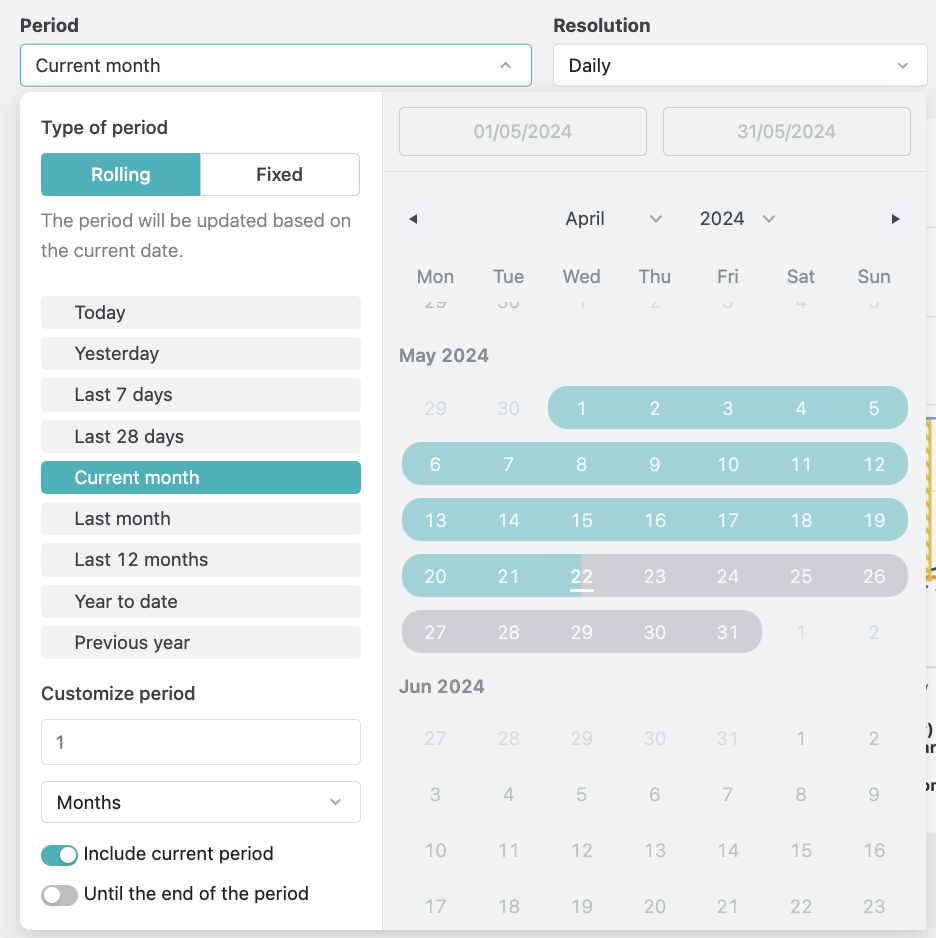

1. Période :

Cet écran permet différentes possibilités de choisir la période. Vous pouvez choisir de visualiser une période fixe ou une période glissante, basée sur la date et l'heure actuelles.

En savoir plus sur le sélecteur de période dans cet article.

2. Résolution :

Ici, vous pouvez choisir la résolution de vos données. N'oubliez pas de vérifier quelles résolutions sont disponibles pour une période donnée ici.

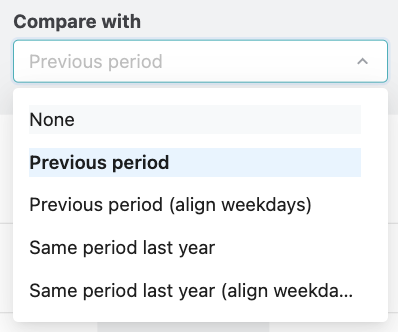

3. Comparaison :

Vous pouvez choisir de comparer vos données à une période précédente ou à la même période l'année dernière. Vous avez la possibilité d'"aligner les jours de la semaine" pour vous assurer que votre comparaison prend en compte les jours de la semaine (par exemple, comparer un lundi avec un lundi et un dimanche avec un dimanche).



4. Visualisation :

Vous pouvez choisir comment vous souhaitez visualiser vos données, car en fonction des sources de données sélectionnées, vous pouvez choisir un graphique de visualisation ou un autre.

Les types de visualisation de base sont :

• Ligne

• Colonne (barres)

• Colonne empilée (barres)

• Diagramme circulaire / Camembert

• KPI

• Tableau

Les types de visualisation avancés sont les suivants :

• Surface

• Surface empilée

• Heatmap

• Colonnes agrégées

• Nuage de points

• Statistiques

Vous pouvez en savoir plus sur les différents types de visualisation dans cet article.

5. Opération d'accumulation :

Ceci est facultatif, vous pouvez choisir de ne pas l'utiliser. Mais si vous choisissez d'afficher l'opérateur d'accumulation, votre graphique s'accumulera au fil du temps.

Dans le cas de l'utilisation du diagramme de camembert ou des KPI, cette fonction change de nom pour opération de réduction, et la fonction de sommation vous permet de voir la comparaison de toutes les données sommées.

Dans le cas de la Heatmap, nous ne pouvons pas accumuler les données.

Remarque : Le nombre maximum de séries de données pouvant être ajoutées est de 100. Dans le cas de l'ajout de blocs de données de projet M&V, un seul peut être ajouté.

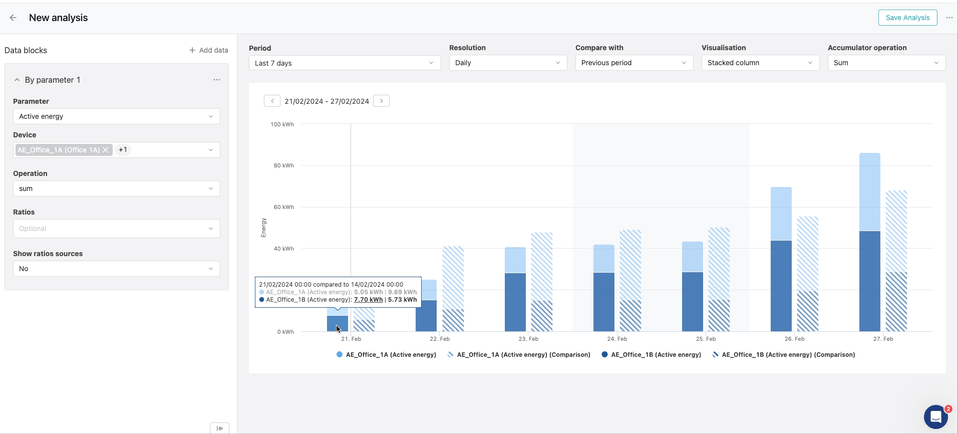

Options de visualisation

En plus des nombreuses options de visualisation mentionnées précédemment, vous pouvez également :

• Survoler le graphique pour voir des données numériques spécifiques
• Faire glisser et zoomer sur une période spécifique
• Cliquer sur le bouton pour masquer le menu et avoir une image plus grande du graphique résultant.

Sauvegarder l'analyse

Sur l'écran Analytics, vous pouvez :

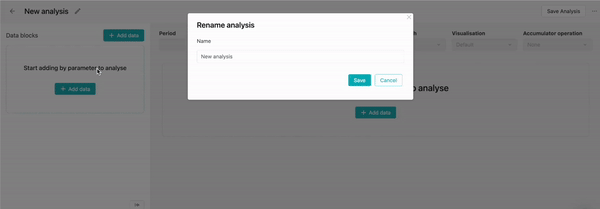

• Renommer votre analyse

• Sauvegarder votre analyse

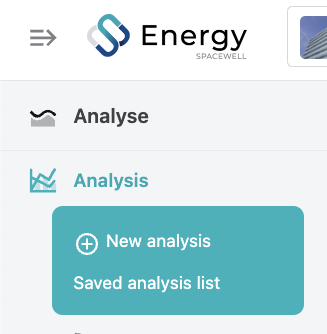

Vous pouvez également accéder à vos analyses précédemment sauvegardées à partir du menu, en cliquant sur "Liste des analyses sauvegardées".

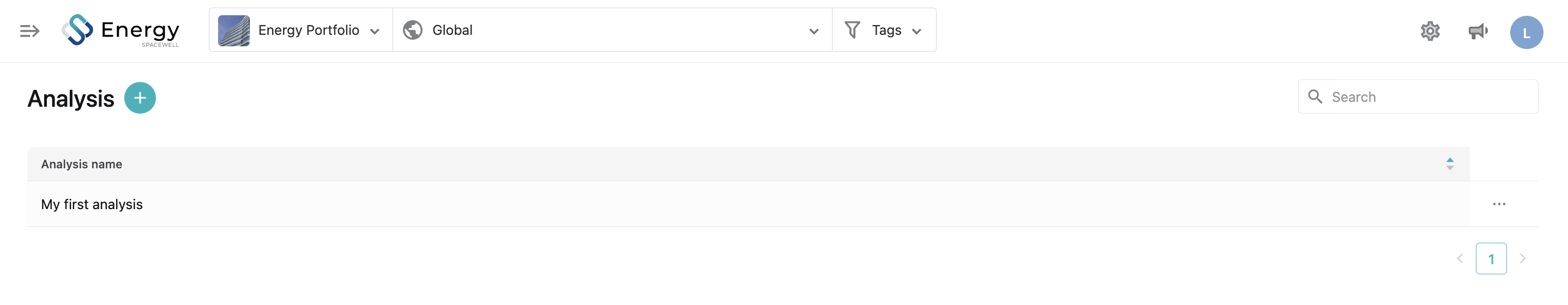

Cela vous mènera à l'écran suivant :

Envoyer à un Dashboard

Vous pouvez copier directement votre Analyse dans un Dashboard.

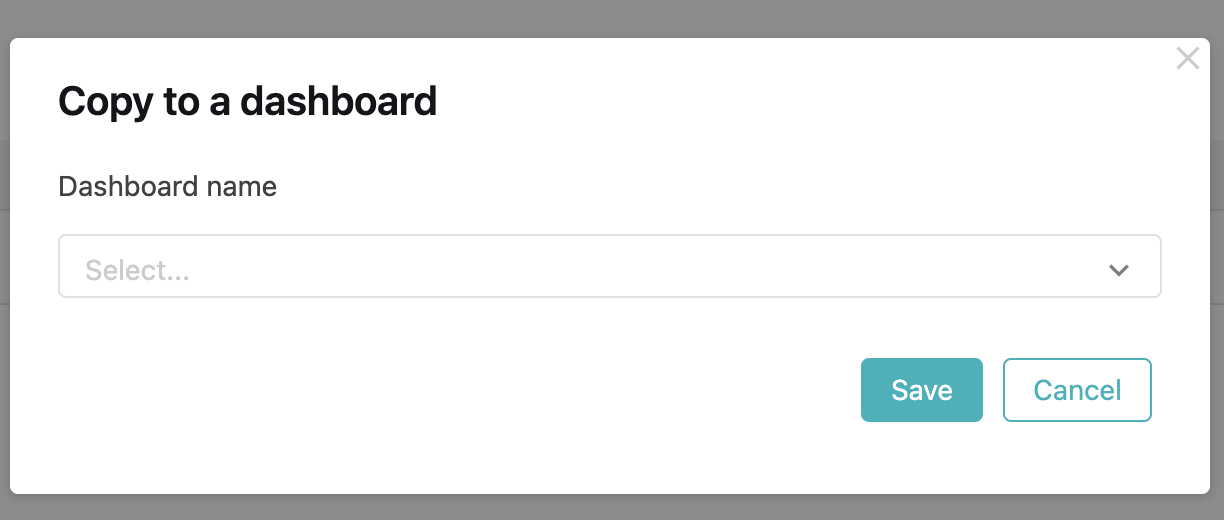

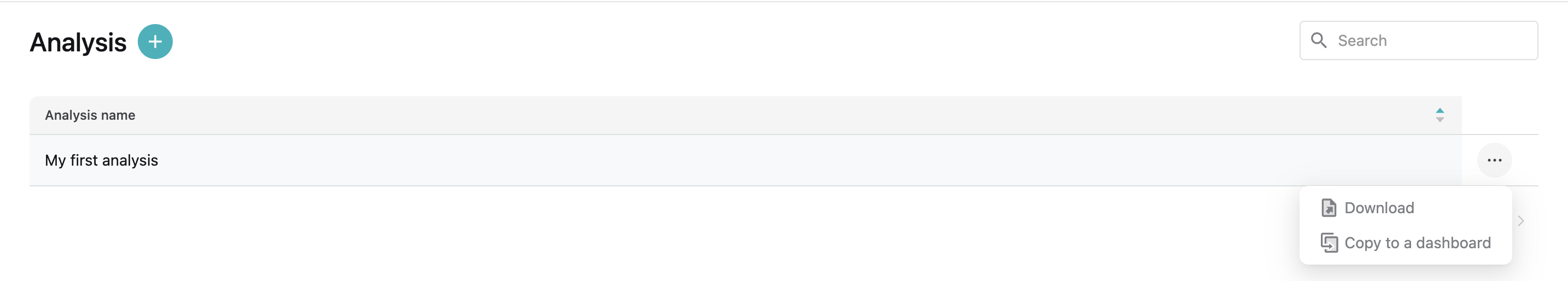

En cliquant sur "Copier dans un tableau de bord", vous pouvez sélectionner un de vos tableaux de bord existants pour y copier votre analyse.

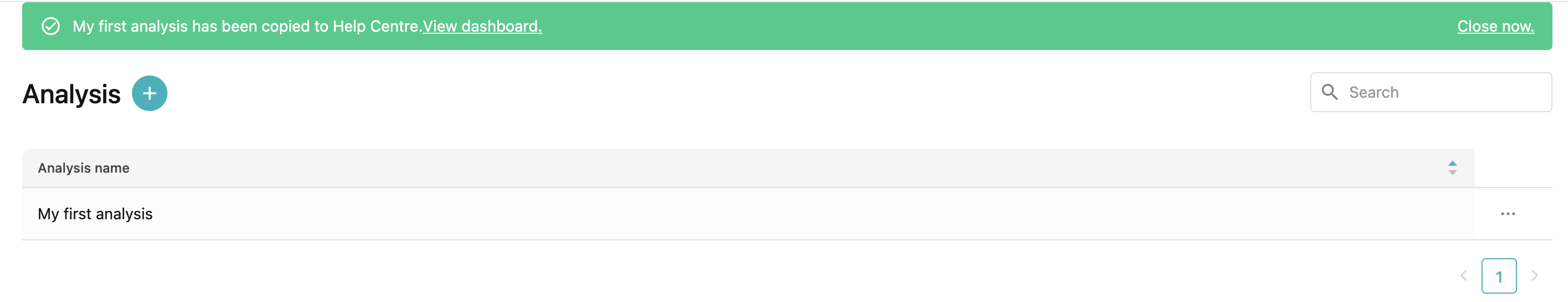

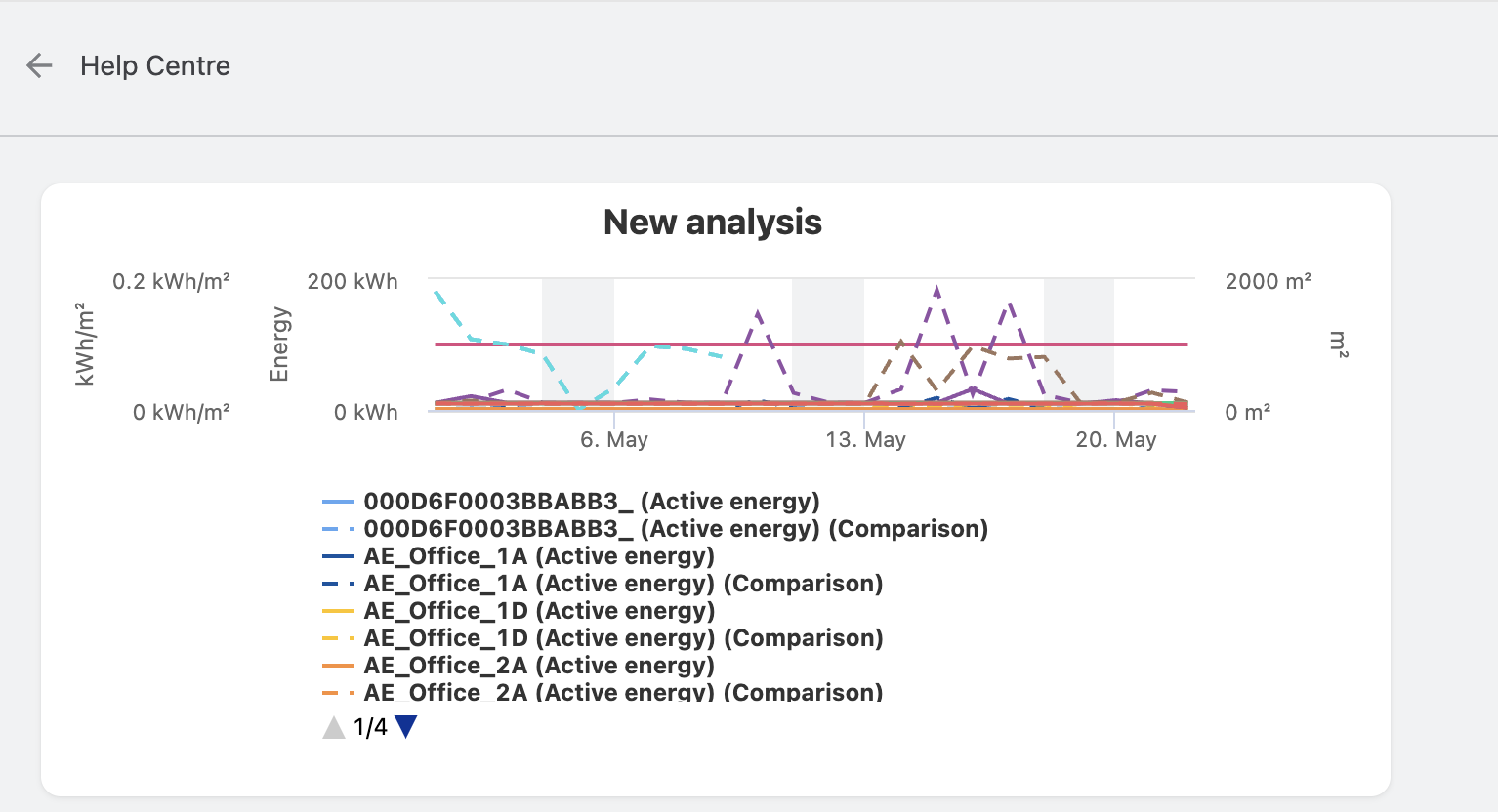

Lorsque vous avez sélectionné, le widget sera automatiquement ajouté à votre tableau de bord. Vous pouvez suivre le lien pour revisiter le tableau de bord et réorganiser la mise en page.



Exportation de données

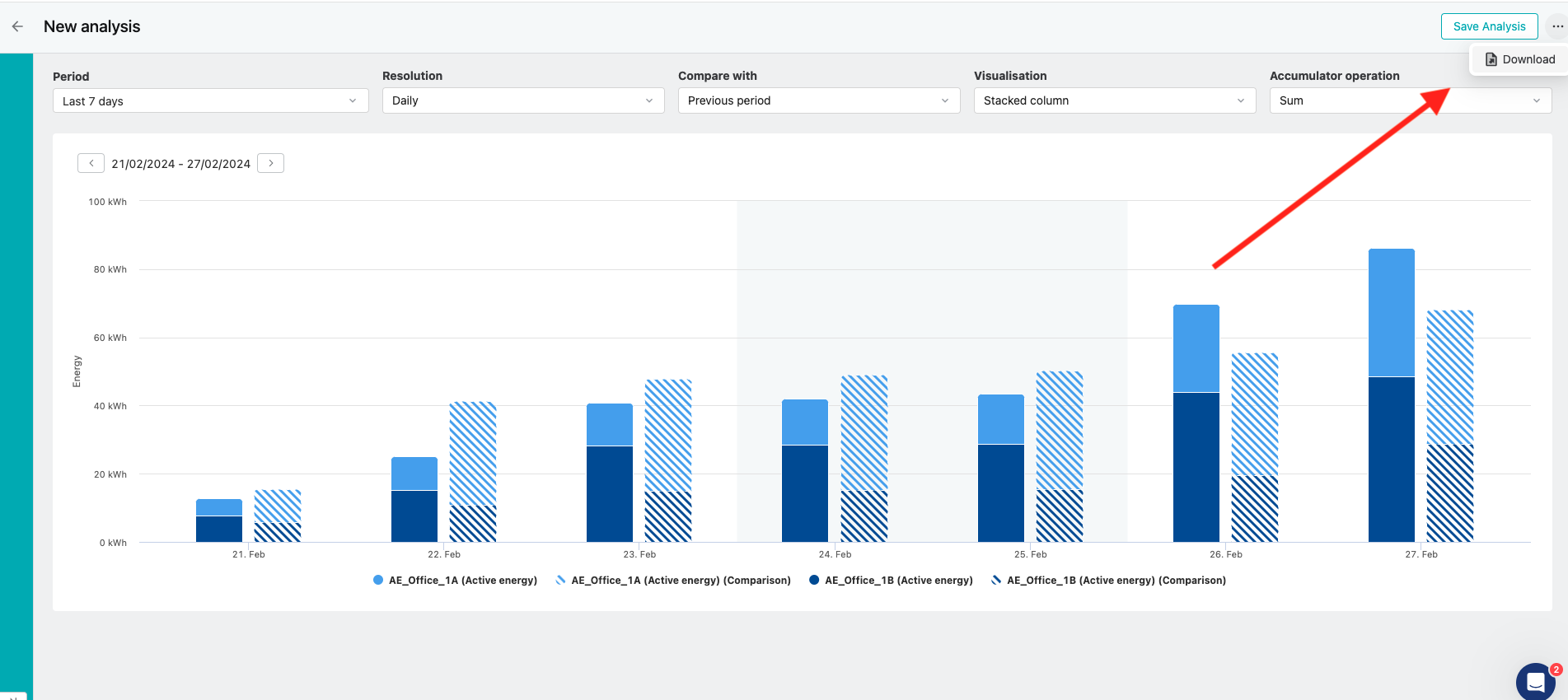

Vous pouvez maintenant télécharger votre Analyse en excel pour obtenir des données brutes. Vous pouvez le faire directement depuis la liste des analyses ou depuis l'intérieur de l'analyse.



Feedback

Si vous souhaitez lire vos commentaires sur cette fonctionnalité, vous pouvez répondre à cette question de "Feedback":

Feedback Form
