Dans cet article, nous allons apprendre comment utiliser la fonction de consommation sur la plateforme EMS.
Contenu :
- Introduction
- Fréquences disponibles
- Sources d'énergie disponibles
- Exigences
- Comment ça fonctionne ?
- Affichage des données
- Exportation des données
- Conseils et astuces
Introduction
La fonction de consommation nous permet de visualiser l'évolution de notre installation, la consommation réelle et les inefficacités potentielles à travers des graphiques et des tableaux.
Fréquences disponibles

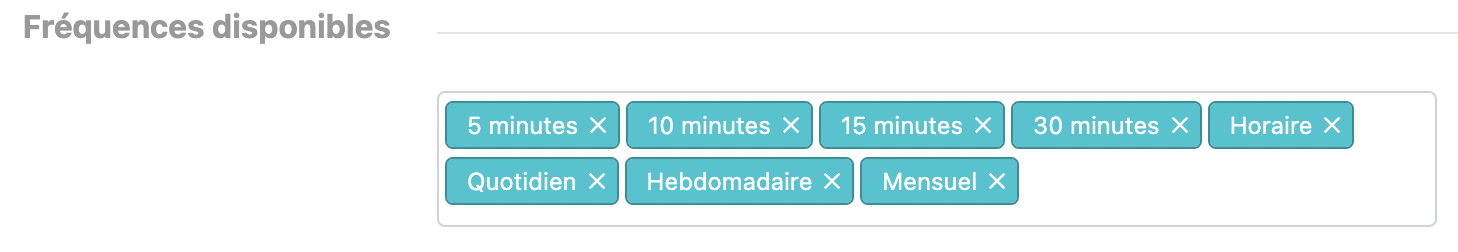

Les fréquences disponibles sur cette page sont celles que vous avez configurées dans la section Préférences de la Plateforme (Configuration --> Préférences).
Elles peuvent varier de tous les 5 minutes à mensuelles.
Sources d'énergie disponibles
Les sources d'énergie disponibles par défaut sont l'électricité, le gaz et l'eau. Cependant, voici toutes les sources disponibles avec le paramètre de consommation associé :
- Électricité - 402
- Gaz - 420
- Gaz (Vol) - 419
- Gaz (Vol. Normalisé) - 421
- Eau - 901
- Fioul - 433
- Fioul (Vol) - 432
- Électricité produite - 452
- Énergie thermique (chaud) - 802
- Énergie thermique (refroidissement) - 810
- Volume d'air comprimé - 435
- Gaz naturel liquéfié (LNG) - 471
- Biomasse - 473
- Énergie normalisée - 510
N'oubliez pas que vous pouvez facilement activer de nouvelles sources d'énergie dans Configuration -> Préférences.
Exigences
Pour afficher des données dans l'écran de consommation, vous avez besoin de quelques éléments :
-
Envoyer des données à la plateforme
-
Accepter les dispositifs et les datapoints générés lorsque les données entrent dans la plateforme
-
Attribuer ces dispositifs à leur emplacement correspondant
N'oubliez que vous ne pouvez visualiser que des données énergétiques sur cet écran (et éventuellement de l'eau). Pour visualiser des données d'autres types de paramètres, vous devez vous rendre dans les Analyses Avancées, dans les analyses "Par Paramètre" ou dans les Dashboards.

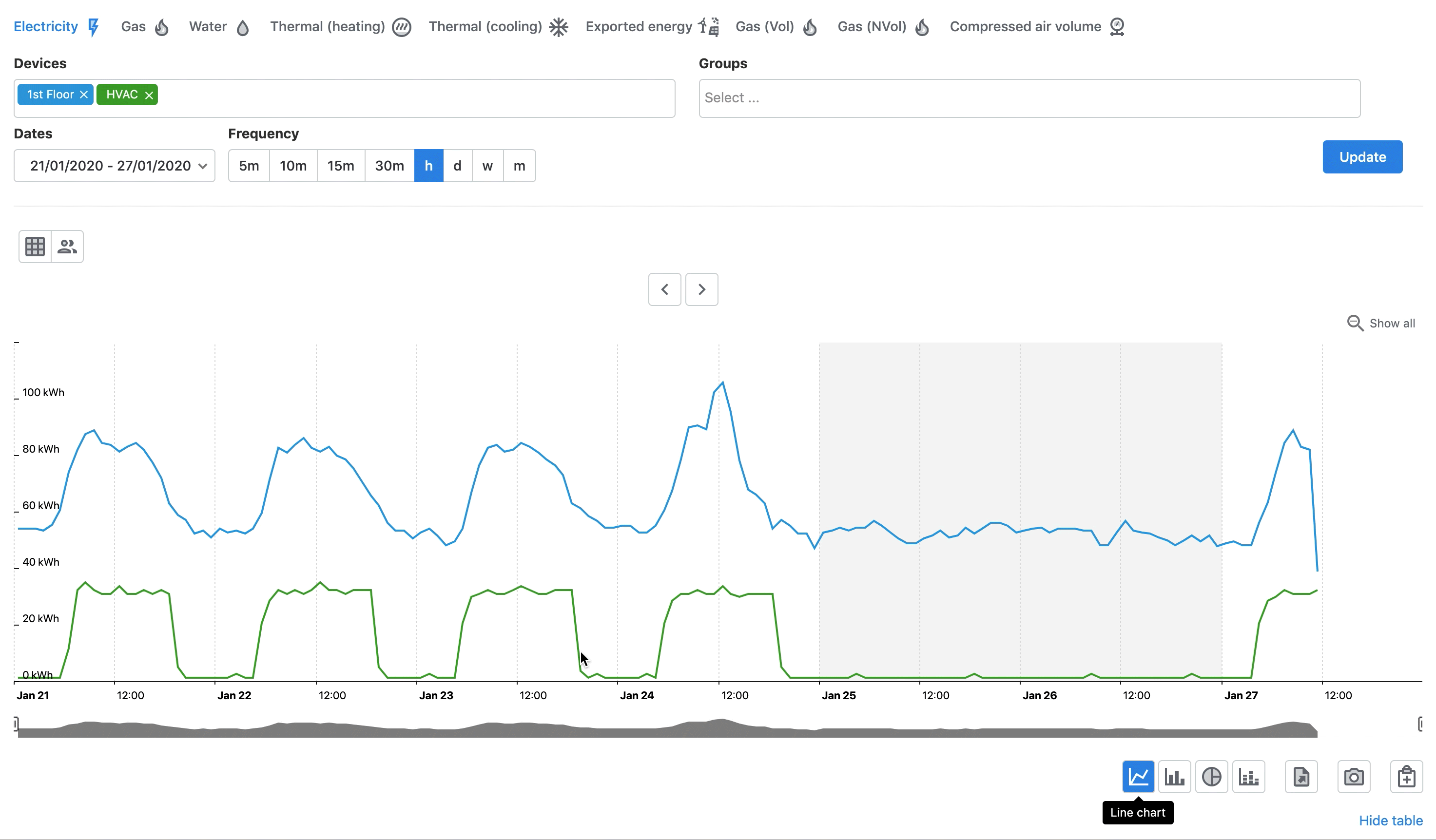

Comment ça fonctionne ?
1. Sélectionnez la source d'énergie que vous souhaitez analyser.
2. Sélectionnez les appareils ou les groupes que vous souhaitez analyser.
3. Sélectionnez les dates que vous souhaitez visualiser.
4. Choisissez la fréquence des données.
5. Cliquez sur Mettre à jour.
Si vous souhaitez normaliser la consommation, vous pouvez appliquer des ratios.
Affichage des données

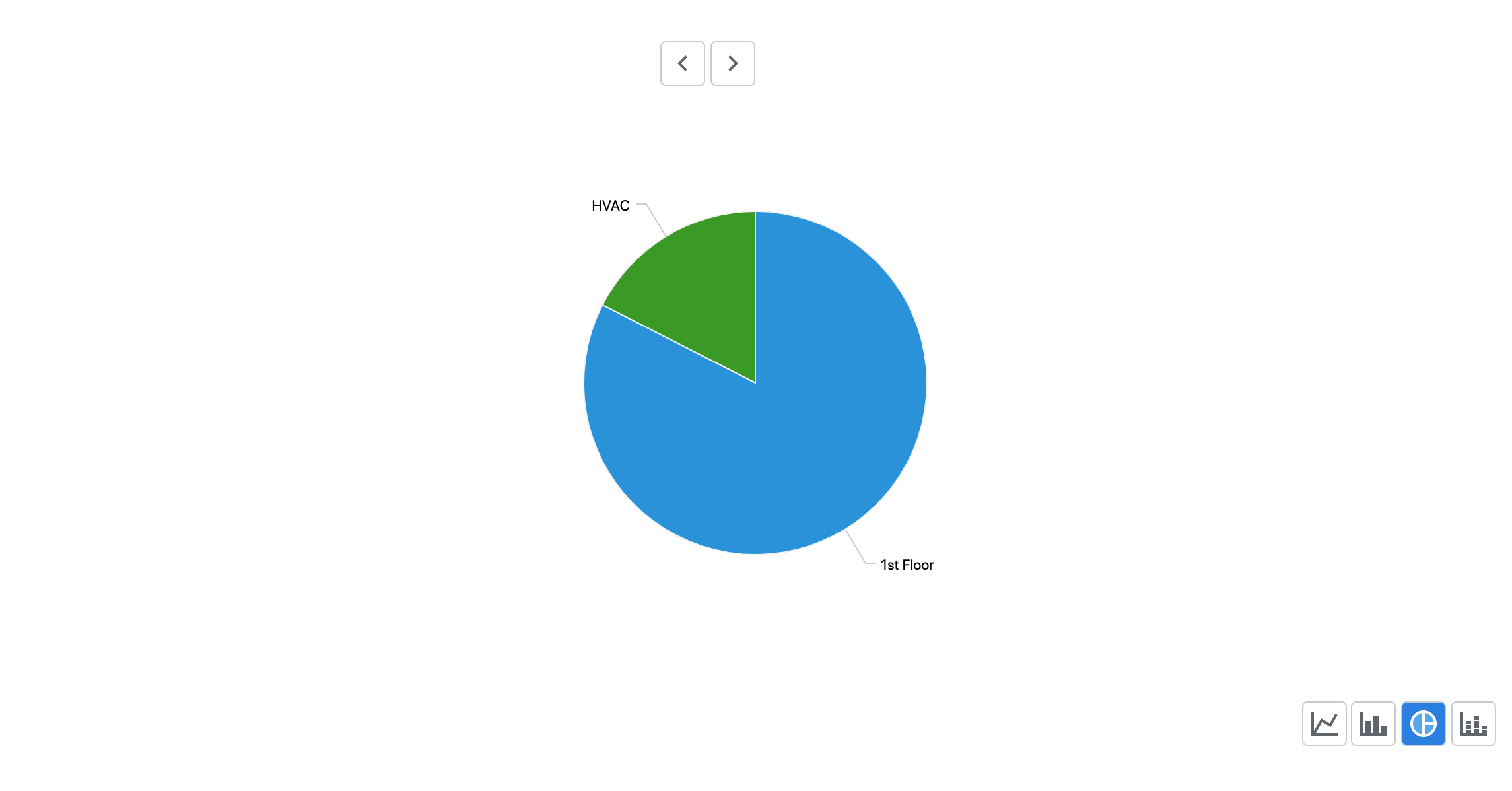

La plateforme offre la possibilité de changer le type de graphique. Les options suivantes sont disponibles :
- Ligne
- Barre
- Camembert
- Barres empilées
Grâce au tableau récapitulatif, vous pouvez vérifier de manière détaillée les données les plus significatives des appareils choisis, ce qui vous permet de comparer quels appareils consomment le plus. Cela est très utile pour comparer des appareils similaires.
Exportation des données
Les données de l'écran peuvent être exportées de trois manières différentes :
- Sous forme de fichier Excel
- Sous forme d'image (uniquement dans le cas du graphique)
- Sous forme de bloc de rapport personnalisé, à la fois graphique et tableau. Pour plus d'informations, cliquez ici.
Conseils et astuces

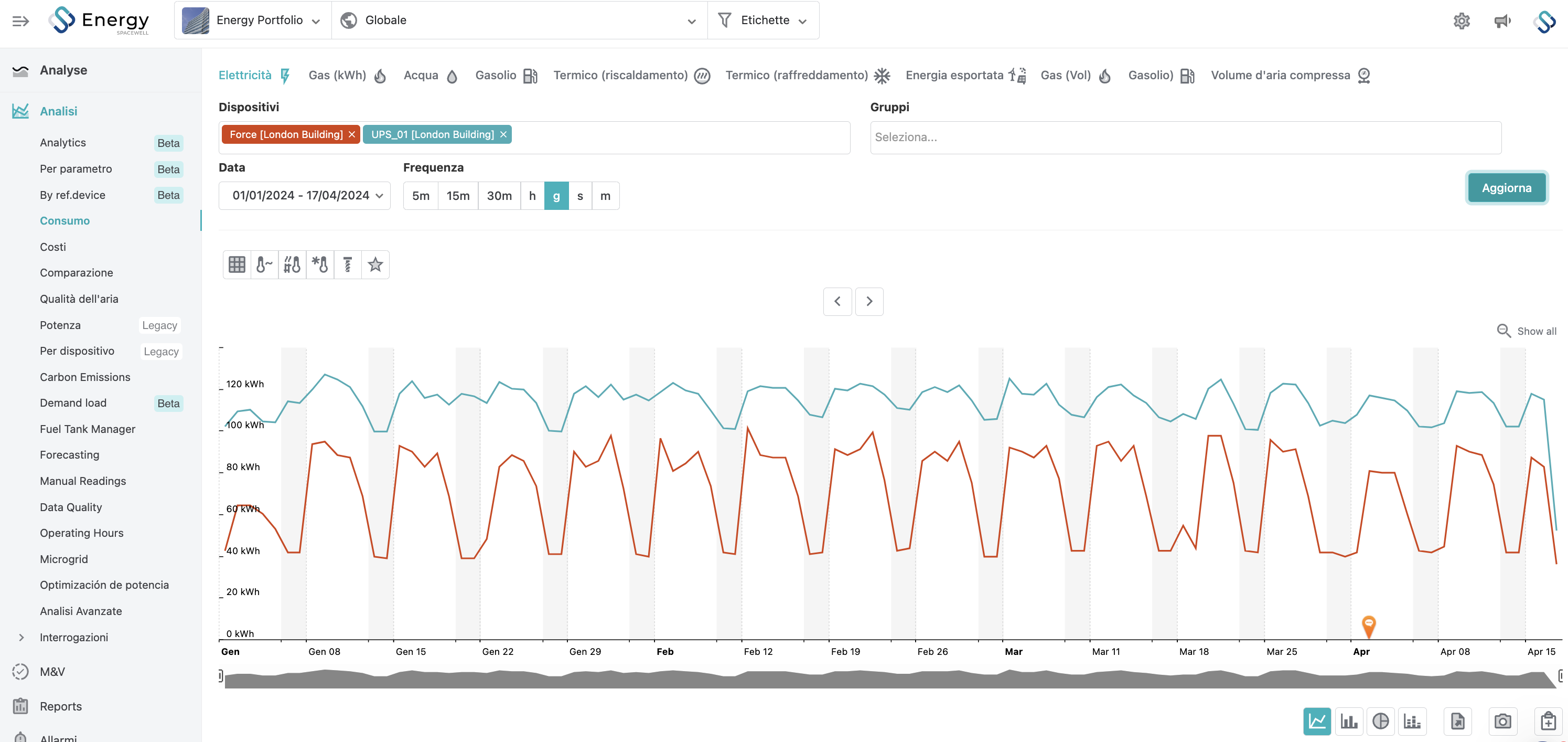

1. Zoom
2. Ajoutez tous les appareils disponibles
ISi vous écrivez * dans les dispositifs, tous les dispositifs seront ajoutés. Si vous faites de même après "étage", par exemple, dans ce cas, tous les dispositifs comprenant "étage" dans leur nom seront ajoutés.
3. Déplacez la coordonnée temporelle
Vous pouvez utiliser les flèches placées au-dessus du graphique pour vous déplacer dans la ligne temporelle. Elles indiquent la période précédente et la période suivante.
4. Téléchargement de la consommation
La fonction de consommation peut également être utilisée pour télécharger des données d'un appareil sur une période choisie.
