Dans cet article, vous apprendrez à utiliser l'outil Microgrid d'Analytics dans la plateforme de gestion de l'énergie. De plus, à la fin de cet article, vous trouverez un échantillon de données afin que vous puissiez essayer ce module si vous n'avez pas de données.

Sommaire :

• Introduction
• Nomenclature
• Configuration
• Exigences
• Calculs
• Visualisation
• Échantillon

Introduction

Dans cet article, vous apprendrez à utiliser l'outil Microgrid Analytics, intégré dans la plateforme de gestion de l'énergie et disponible dans le module Analytics. Voici les principales fonctionnalités :

• Configuration du système : Utilisez des dispositifs de référence, soit manuellement soit en masse.

• Créer des analyses personnalisées : Utilisez le module Microgrid pour comparer divers paramètres et dispositifs.

• Partager des tableaux de bord : Partagez des tableaux de bord avec les utilisateurs finaux, à la fois sur des ordinateurs portables et des dispositifs mobiles.

• Calculs automatiques : Calculez automatiquement les composants et indicateurs Microgrid, tels que l'autosuffisance et l'autoconsommation.

• Gestion centralisée : Gérez toutes vos installations sur une plateforme unique, intégrée avec Huawei FusionSolar SmartLogger et Sungrow COM100, avec des options API pour des intégrations personnalisées.



Nomenclature

Premièrement, il est nécessaire d'expliquer la nomenclature utilisée dans cet outil, qui peut être divisée en composants et indicateurs :

Composants

• Importation : Électricité importée du réseau [kWh].
• Exportation : Électricité exportée vers le réseau [kWh].
• Production : Électricité produite dans l'emplacement (solaire, éolien, ...) [kWh].
• Consommation : Électricité consommée dans l'emplacement [kWh].
• Charge de stockage : Électricité stockée dans les batteries [kWh].
• Décharge de stockage : Électricité consommée des batteries [kWh].

Indicateurs

• Autoconsommation : Partie de la production qui n'est pas exportée vers le réseau [kWh].
• Taux d'autoconsommation : Pourcentage de la production consommée dans l'emplacement [%].
• Autosuffisance : Partie de la consommation qui ne provient pas du réseau [kWh].
• Taux d'autosuffisance : Pourcentage de la consommation qui provient de la production [%].

Configuration

La configuration de cet outil se fait à partir de dispositifs de référence. Tout d'abord, il est nécessaire de vérifier si le type de référence suivant est accepté dans les préférences :

• En Électricité :

  • Alimentation principale

  • Consommation totale

  • Charge de stockage (uniquement si vous utilisez des batteries)

  • Décharge de stockage (uniquement si vous utilisez des batteries)

• En Électricité Produite :

  • Exportation

  • Production

Chacun de ces compteurs de référence correspond à un composant de microgrid :

Composant Microgrid	Structure actuelle du compteur de référence
	Source d'énergie	Compteur de référence	Paramètre
Importation	Électricité	Alimentation principale	402
Exportation	Électricité produite	Exportation	452
Production	Électricité produite	Production *	452
Consommation	Électricité	Consommation totale	402
Charge de stockage	Électricité	Charge de stockage	402
Décharge de stockage	Électricité	Charge de stockage	452

*Attention ! La sélection du photovoltaïque est une erreur très courante.

Exigences

Pour utiliser Microgrid, il est nécessaire de respecter les exigences suivantes de configuration par emplacement :

• Si l'installation n'a pas de batteries :
  • Configuration requise de 3 sur 4 : Importée / Produite / Importée / Produite
• Si l'installation a des batteries :
  • Configuration requise de 5 sur 6 : Importée / Produite / Décharge / Importée / Produite / Charge

Calculs

Composants

Comme indiqué dans les exigences, il n'est pas nécessaire de définir tous les composants. Les calculs des composants sont effectués de la manière suivante :

• Si l'installation n'a pas de batteries
  • Vous devez configurer au moins 3 composants sur 4 parmi Importation / Production / Exportation / Consommation → le 4ème composant sera calculé automatiquement selon la formule : Importation + Production = Exportation + Consommation
    • Si le résultat est < 0 → il y a absence de données
  • Si les 4 composants sont configurés, aucun calcul ne sera effectué, et les relevés des dispositifs sont ceux présentés dans la fonctionnalité Microgrid.

• Si l'installation a des batteries

  • Vous devez configurer au moins 5 composants sur 6 parmi Importation / Production / Exportation / Consommation / Charge de stockage / Décharge de stockage → le 6ème composant sera calculé automatiquement selon la formule :
    Importation + Production + Décharge de stockage = Exportation + Consommation + Charge de stockage

    • Si le résultat est < 0 → il y a absence de données

  • Si les 6 composants sont configurés, aucun calcul ne sera effectué, et les relevés des dispositifs sont ceux présentés dans la fonctionnalité Microgrid.

Indicateurs

En plus de calculer les composants manquants du Microgrid, ce module calcule automatiquement les indicateurs suivants :

• Autoconsommation
  • Autoconsommation = Production - Exportée
    • Si le résultat est < 0 → 0
• Autosuffisance
  • Autosuffisance = Consommée - Importée
    • Si le résultat est < 0 → 0
• Taux d'autoconsommation
  • Taux d'autoconsommation = (Production - Exportée) / Production x 100
    • Si le résultat est < 0 → absence de données
    • Si Production = 0 → absence de données
• Taux d'autosuffisance
  • Taux d'autosuffisance = (Consommée - Importée) / Consommée x 100
    • Si le résultat est < 0 → absence de données
    • Si Consommée = 0 → absence de données



Visualisation

Pour visualiser les résultats, vous pouvez utiliser l'écran Analytics en ajoutant le bloc de données "Microgrid".

Rappelez-vous également que, comme pour toute analyse effectuée avec Analytics, vous pouvez copier directement votre analyse Microgrid dans un Dashboard.

Options de visualisation des graphiques

Les options de visualisation suivantes sont disponibles :

• Par défaut
• Ligne
• Aire
• Colonne
• Aires empilées
• Colonne empilée
• Carte thermique *
• Nuage de points *
• Diagramme circulaire
• KPI *
• Colonnes agrégées
• Tableau récapitulatif

* Ces options ne sont disponibles que pour une série temporelle.

Il est important de mentionner que les options Par défaut et Aires empilées ont une visualisation différente selon qu'il s'agit de la sélection d'un composant ou d'un indicateur.

• Par défaut
  • Composants en barres empilées
  • Indicateurs en lignes non empilées

• Aires empilées

  • Composants en aires empilées
  • Indicateurs en lignes non empilées

Pour toutes les autres options de visualisation, les Composants et Indicateurs sont affichés de la même manière.

Suggestions de graphiques

Voici quelques exemples de graphiques pouvant être obtenus avec l'outil Microgrid.

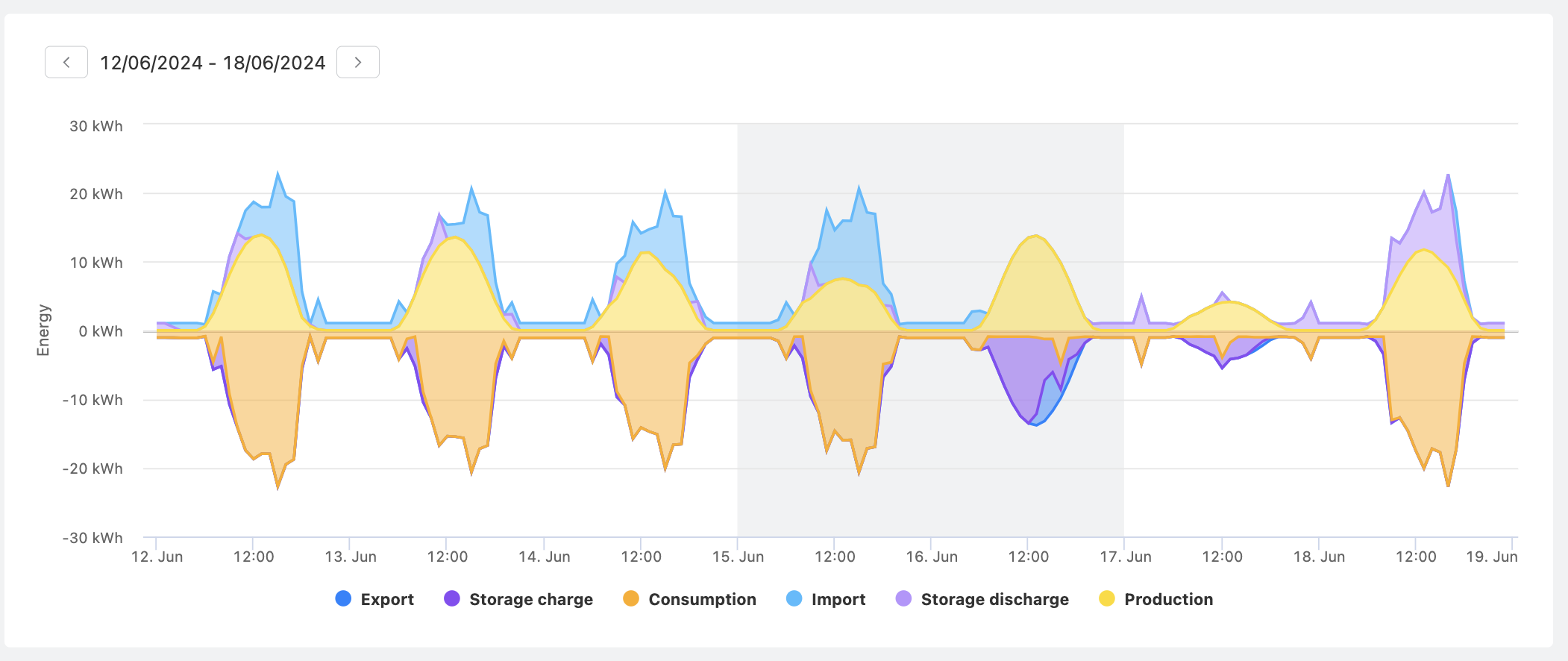

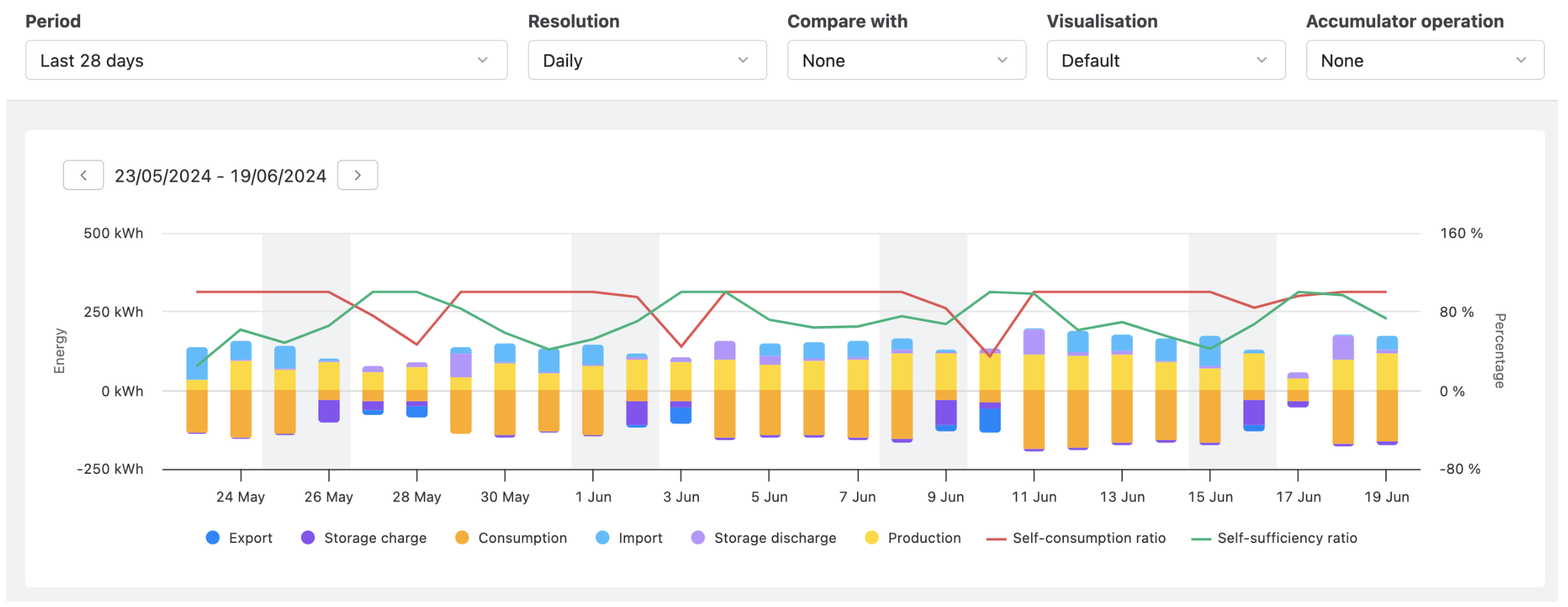

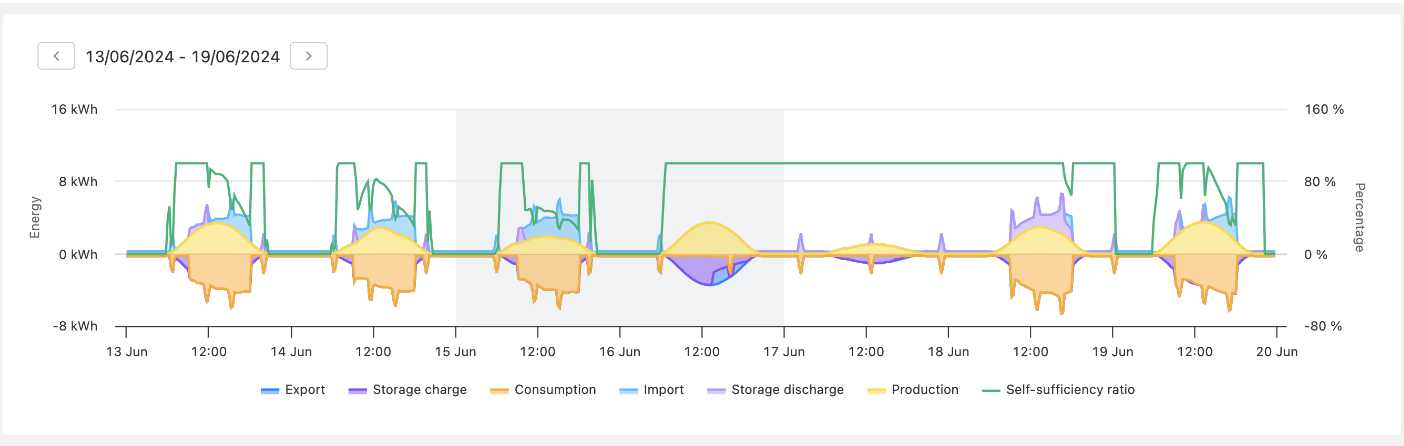

• Analyse hebdomadaire

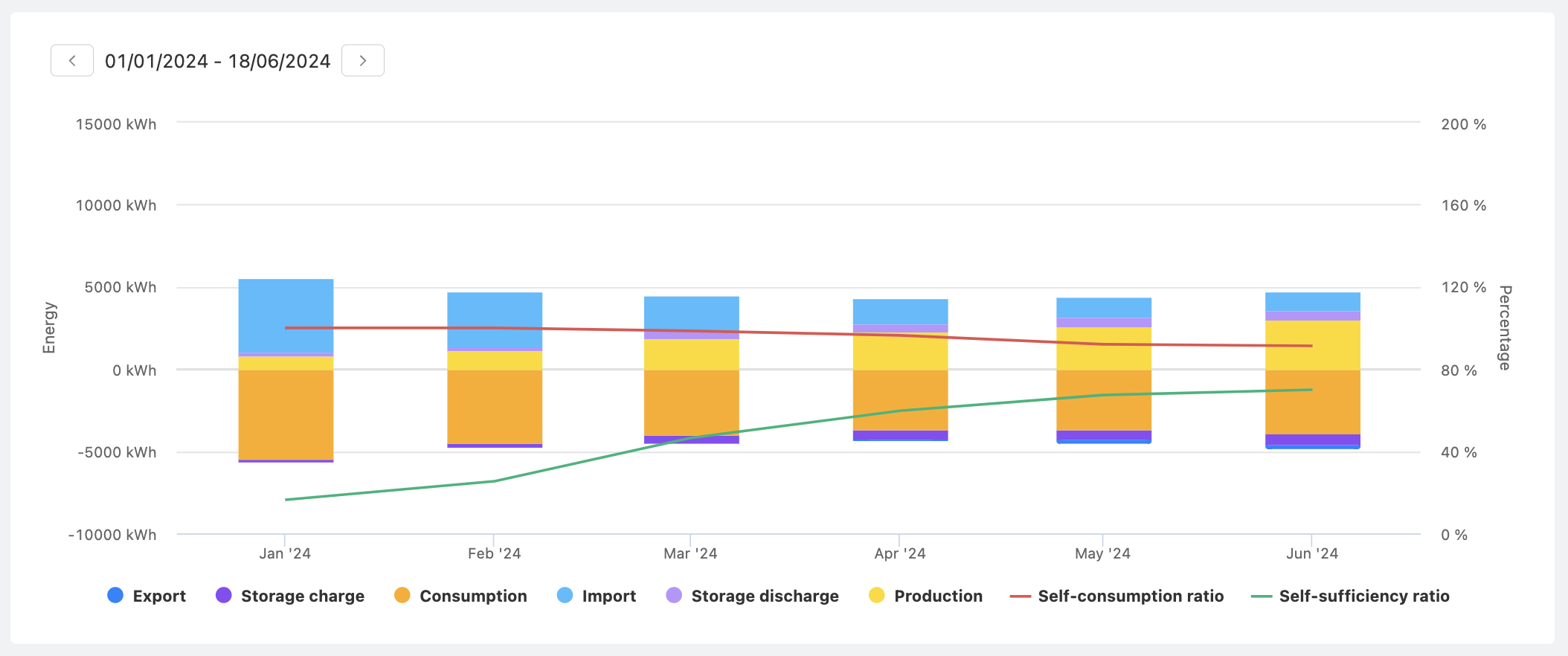

• Aperçu annuel

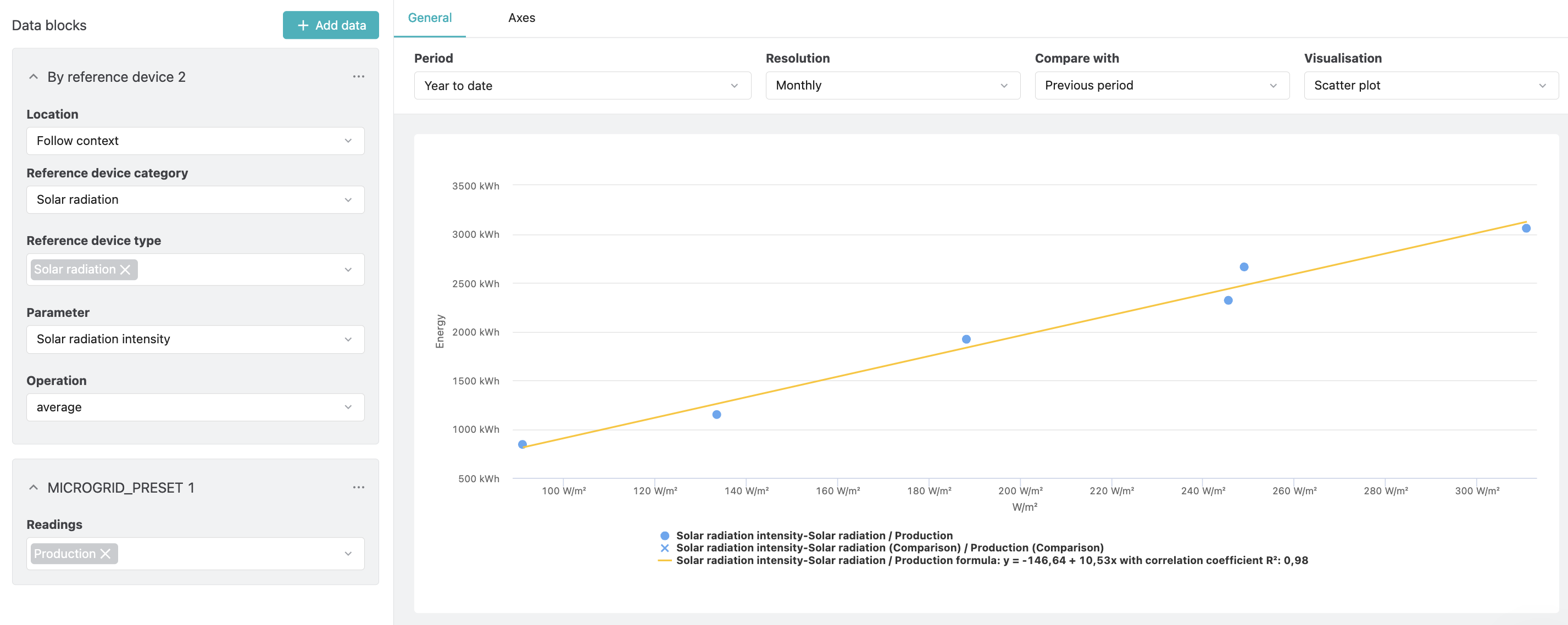

• Nuage de points Production vs Radiation solaire

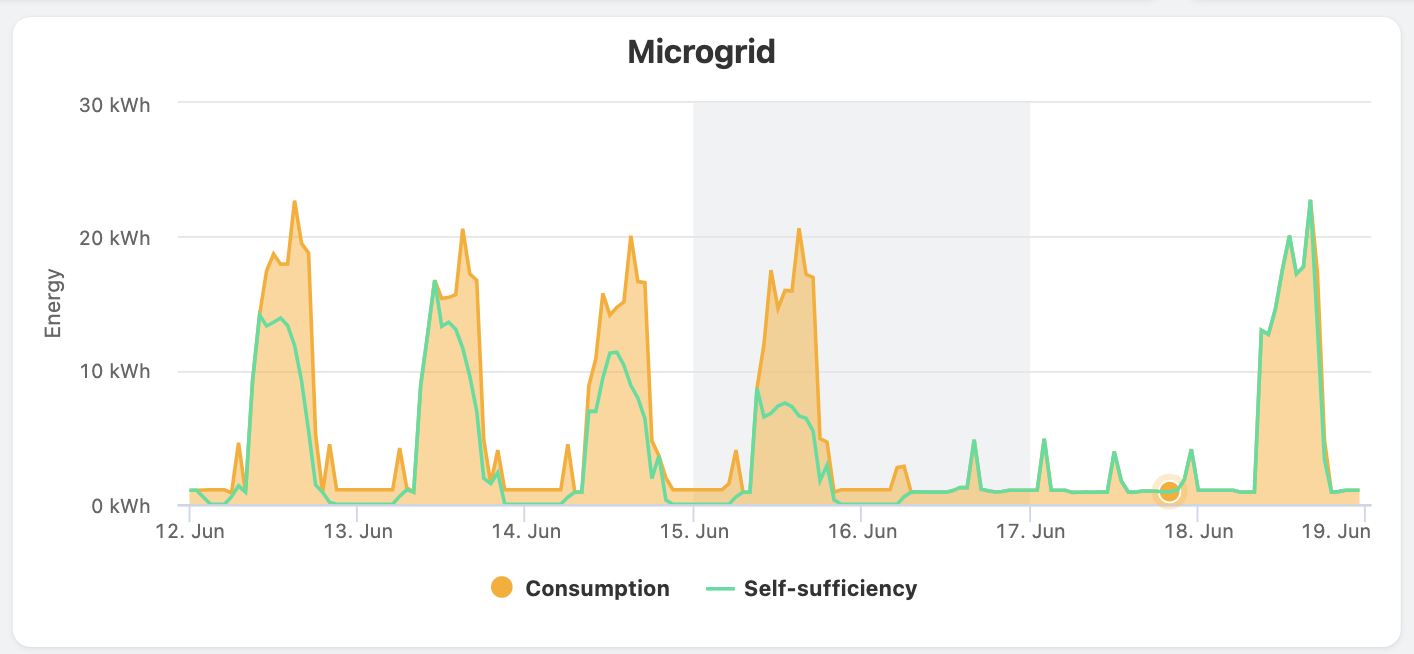

• Analyse de l'autosuffisance

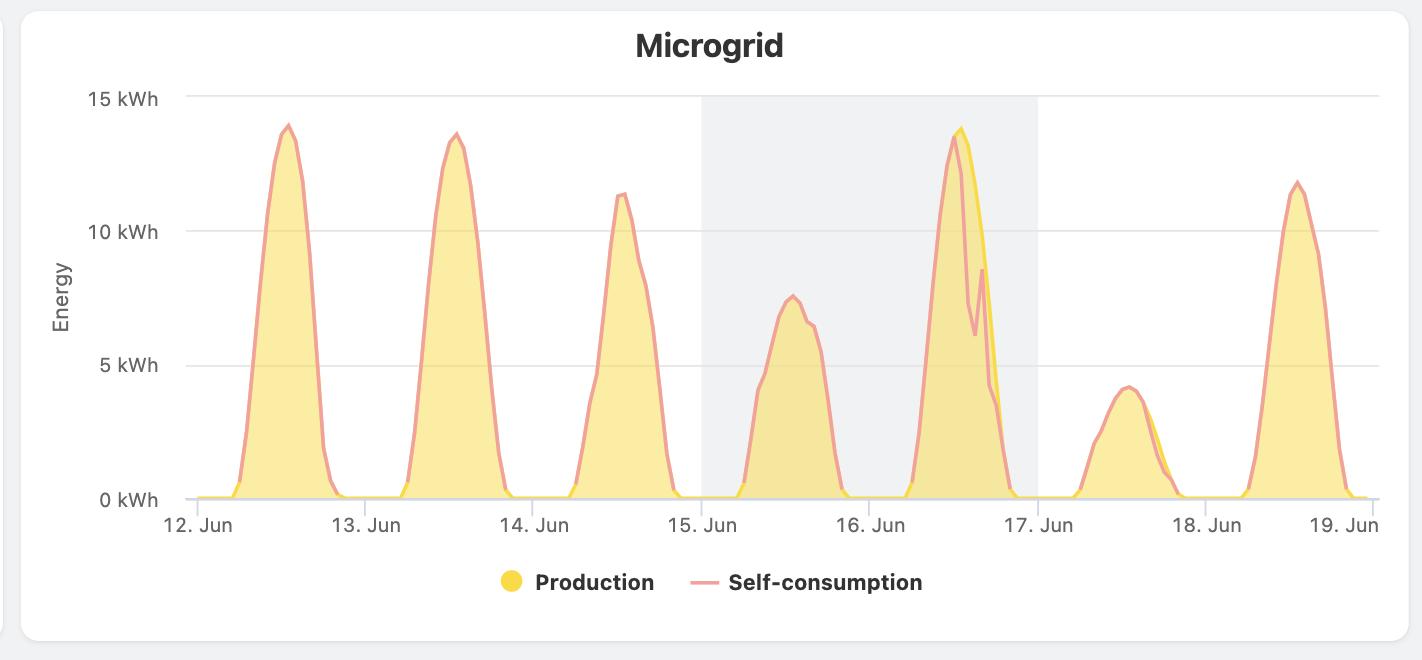

• Analyse de l'autoconsommation

Échantillon

Si vous ne disposez pas de données solaires, voici un échantillon de données de juin et juillet 2024, afin que vous puissiez tester le module Microgrid et voir son fonctionnement.

Afin d'utiliser ces données, vous devrez insérer ce fichier Excel dans l'un de vos hubs et suivre les étapes décrites dans cet article.
