Introduction
Les différents types de compteurs que vous avez installés dans votre installation peuvent envoyer des données de manière discrète ou cumulative.
Généralement, les données énergétiques seront envoyées de manière cumulée. La plateforme énergétique peut fonctionner avec les deux types de valeurs, mais il doit être clair ce que représente chaque type de paramètre.
Prenons un exemple d'un compteur fiscal. L'installation disposera d'un compteur d'énergie qui cumulera une valeur numérique en fonction des kWh consommés. Cette valeur indique ce que le compteur fiscal a consommé depuis le début. Pour savoir combien d'énergie nous avons consommé sur un intervalle de temps spécifique (comme 15 minutes), nous devons faire la différence entre deux quarts d'heure consécutifs.
Ainsi, si les valeurs de l'énergie active sont les suivantes :
- 01/01/2018 à 15h00 --> 422283,16 kWh
- 01/01/2018 à 15h15 --> 422309,47 kWh
Cela signifie que pendant ces 15 minutes spécifiques, nous avons consommé 26,31 kWh (qui est la différence entre les deux quarts d'heure). Donc, de 15h00 à 15h15, nous avons consommé 26,31 kWh.

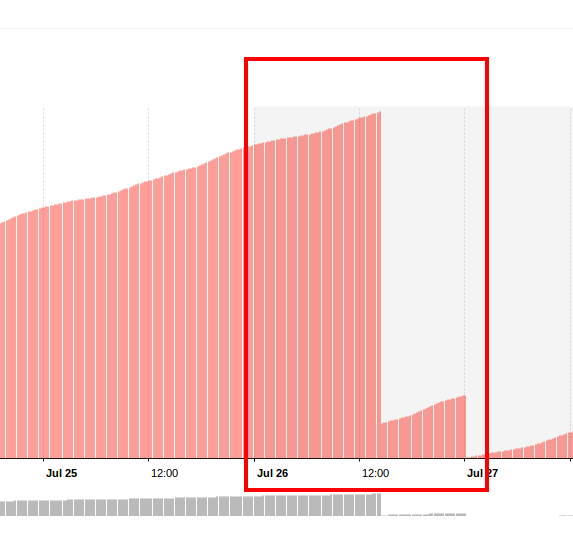

C'est la raison pour laquelle nous devons comprendre que ces valeurs sont agrégées de manière cumulative. Sinon, dans le calcul de la valeur discrète, nous obtiendrions des valeurs négatives ou des pics.

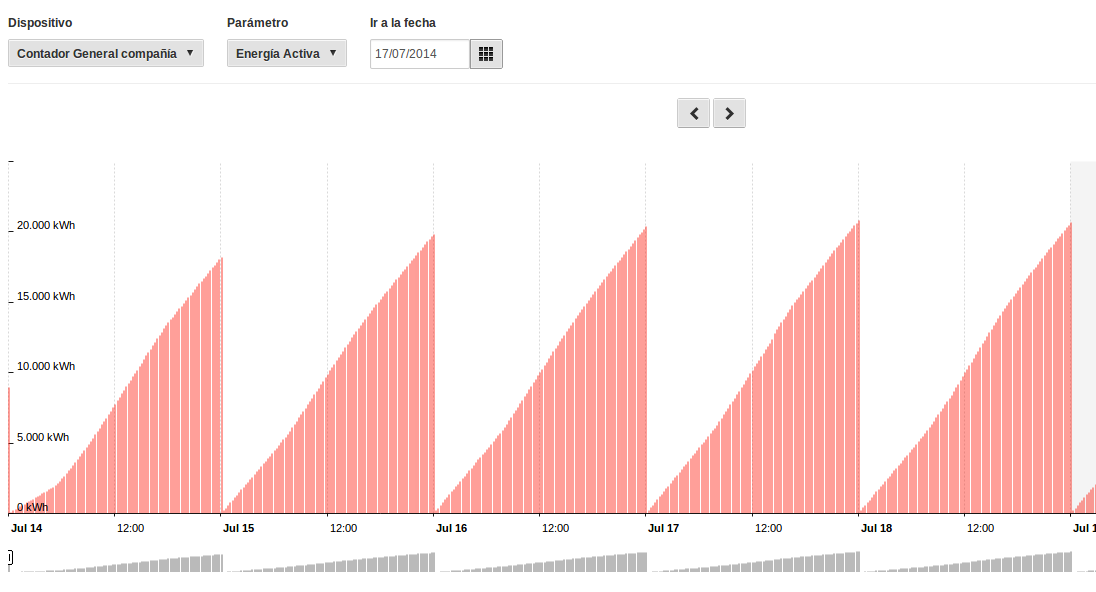

Parfois, l'ensemble du compteur téléchargera des données toutes les quinze minutes de manière quotidienne (par exemple, en appelant le compteur fiscal chaque jour), de sorte que chaque ensemble de données commencera à partir de 0.
Dans le cas de l'insertion de données cumulées (données de base, 402 dans le cas de l'énergie active), la plateforme distribuera automatiquement la consommation entre deux dates consécutives dans le même mois. Par exemple, si nous avons les données du 01/01/2022 et que les suivantes sont du 23/01/2022, la consommation entre ces deux dates sera répartie uniformément. Cependant, cette propriété ne peut être appliquée qu'aux dates du même mois.
Importer des données historiques depuis Excel
Si nous souhaitons importer des données historiques ou combler des lacunes avec des données dans le cas où notre enregistreur de données aurait eu un problème et n'aurait pas pu envoyer les données, nous devons garder à l'esprit comment nous allons importer ces données.
- Si nous souhaitons importer des données d'énergie active cumulées, nous devons les importer en utilisant le paramètre 402. La plateforme énergétique calculera automatiquement les paramètres discrets (15 minutes, heure, jour, semaine et mois).
- Dans le cas où nous souhaitons importer directement les paramètres discrets, nous devons indiquer la fréquence d'échantillonnage. C'est-à-dire que si nos relevés sont effectués toutes les quinze minutes, nous devons utiliser le paramètre 40201. Si nos données sont horaires, nous devrons utiliser le paramètre 40211. Et ainsi de suite. Pour plus d'informations sur n'importe quelle autre fréquence, cliquez ici.
Erreurs courantes
-
Importer des données discrètes en utilisant le paramètre 402. Cela fera en sorte que la plateforme énergétique calcule les différences par quart d'heure et que les valeurs obtenues seront négatives, car elle attendait des données cumulées.
-
Importer des données d'énergie active (cumulées) dans un paramètre discret, comme 40201. Cela affichera sur les menus d'analyse l'énergie cumulée, et non l'énergie discrète, sur laquelle nous devons travailler.
-

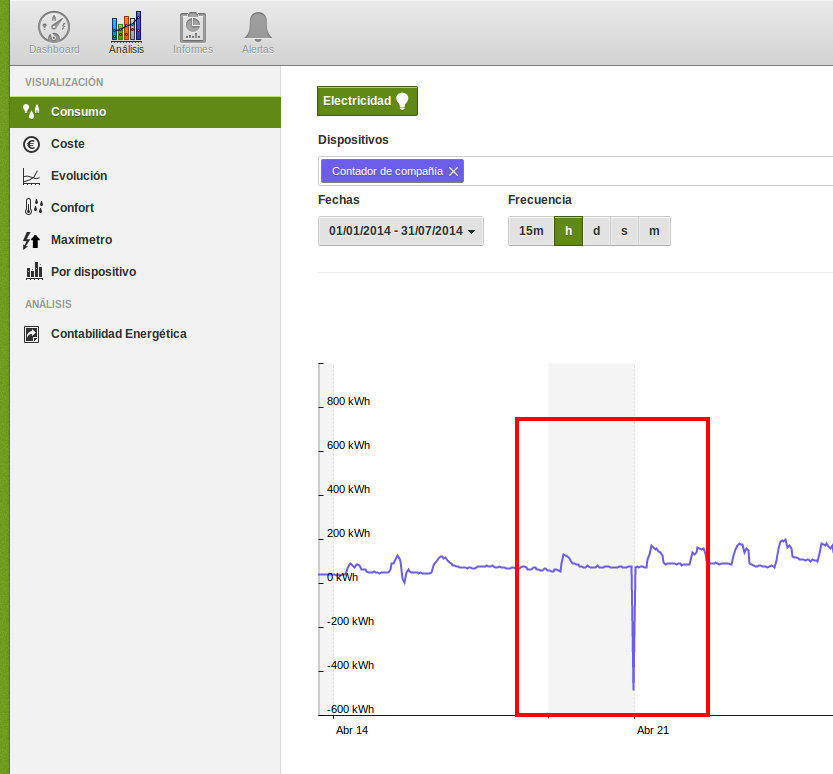

Importer des données sans tenir compte des données cumulées précédentes dans la plateforme. Cela fera apparaître un pic positif ou négatif.
Insertion de l'énergie active triphasée
Il peut également être intéressant de savoir comment importer l'énergie active dans le cas d'une installation triphasée.
Pour insérer l'énergie active triphasée dans la plateforme, 3 dispositifs sont utilisés, un par phase et avec divers paramètres. Vous trouverez plus d'informations sur les paramètres et les dispositifs dans leurs articles respectifs.
Un compteur/network analyser triphasé mesure le courant et la tension de chaque phase, puis effectue la somme. La plupart des compteurs, s'ils sont triphasés, envoient uniquement un 402 qui inclut les trois phases, mais ils vous donnent les autres valeurs pour chaque phase.
De plus, il existe certains compteurs (comme Socomec) qui peuvent mesurer en triphasé et/ou en monophasé, vous pourriez donc avoir un 402 (triphase) ou 3 402 (monophasé).
