Cet article décrit comment vous devriez préparer vos compteurs d'impulsions pour envoyer des données à la plateforme EMS et quels outils sont fournis pour analyser les données une fois qu'elles ont atteint la plateforme. L'article est divisé en sections suivantes :
- Comment envoyer des données depuis des compteurs d'impulsions ?
- Comment analyser les données envoyées depuis des compteurs d'impulsions ?
Comment envoyer des données depuis des compteurs d'impulsions ?
La lecture d'impulsions est une méthode simple pour surveiller les compteurs basée sur la lecture d'impulsions électriques ou optiques de très courte durée, émises par les compteurs en proportion de la consommation.
De cette manière, chaque fois que le compteur augmente sa lecture d'une unité, il émet une impulsion qui peut être lue par un troisième système à des fins de surveillance. Le ratio entre l'unité mesurée et les impulsions dépend de chaque compteur et doit être noté pour calculer la consommation (1m3/imp, 1kWh/imp, 10imp/m3, etc.).

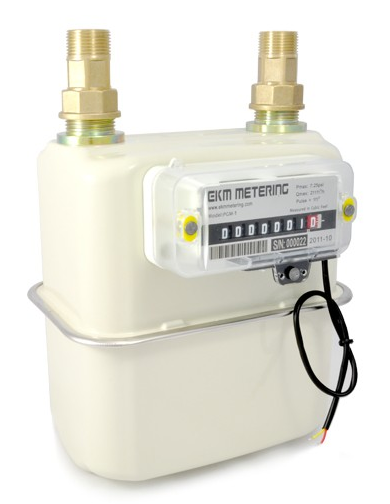

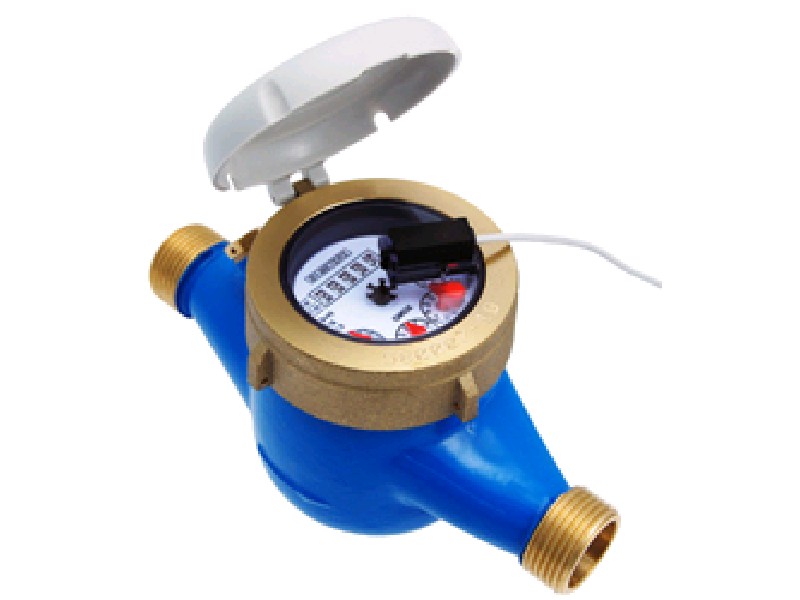

L'une de ses utilisations les plus courantes est dans les installations de gaz ou d'eau, où les compteurs sont généralement équipés d'émetteurs d'impulsions. Pour lire ces compteurs, ils doivent disposer d'un émetteur d'impulsions ou de la possibilité de l'installer. Le modèle d'émetteur d'impulsions dépend du modèle de compteur d'impulsions et doit être demandé au fabricant ou aux distributeurs spécialisés.
Dans le cas où les compteurs d'eau ou de gaz n'ont pas l'option d'un émetteur d'impulsions, le compteur doit être remplacé par un compteur qui en a un.
Une fois que vous avez l'émetteur d'impulsions, un compteur d'impulsions avec communication Modbus est nécessaire pour envoyer les relevés à la plateforme.
Par exemple, pour lire un compteur de gaz, vous avez besoin d'une passerelle Modbus et d'un compteur d'impulsions compatible, qui peut être câblé ou sans fil :
Option câblée :

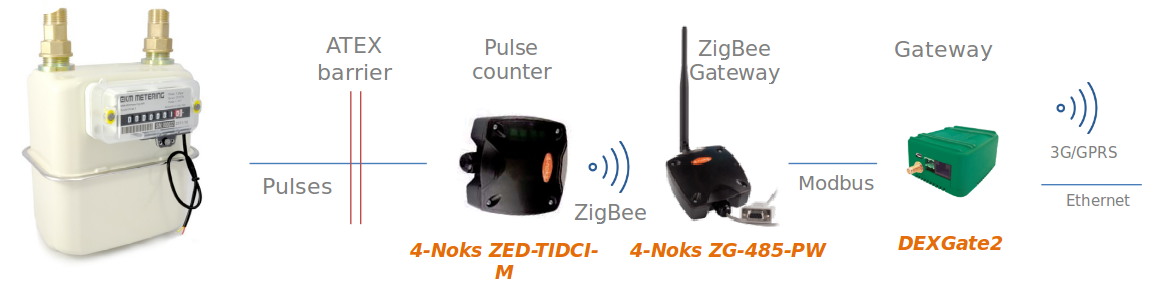

Option sans fil :
Lors de la lecture de l'eau, le schéma est exactement le même, mais dans ce cas, il n'y a pas de barrière ATEX :
Certains des compteurs d'impulsions compatibles avec DEXGate2 sont, par exemple, le LM4I4O de Circutor, le ZED-TIDCI sans fil de 4-Noks ou d'autres qui combinent la mesure électrique et par impulsions, comme le Carlo Gavazzi EM24.
La lecture d'impulsions est également utilisée dans d'autres applications, telles que la lecture de compteurs électriques, d'énergie thermique, etc.

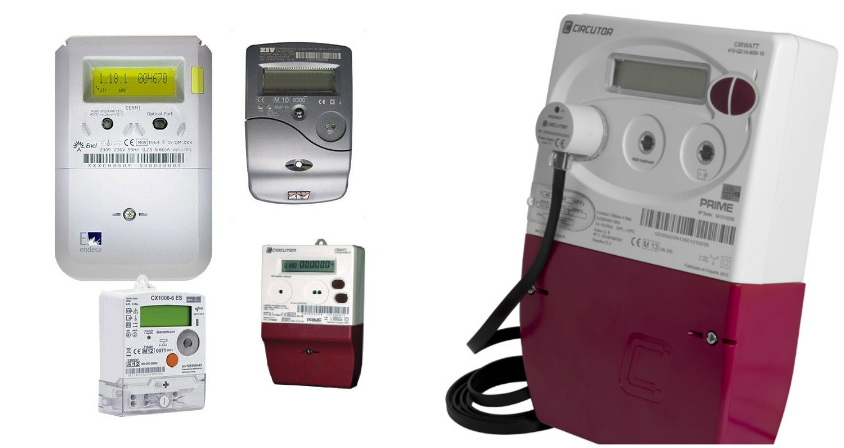

Des sondes optiques sont utilisées pour la surveillance des impulsions optiques, où la sonde transforme ces impulsions optiques en impulsions électriques, ou la sonde peut également fournir une communication Modbus.
Lecture d'impulsions optiques avec Readwatt
Comment analyser les données envoyées depuis des compteurs d'impulsions ?
Une fois que les données ont atteint la plateforme, il est difficile d'analyser directement les impulsions. C'est pourquoi vous pouvez dériver les impulsions en paramètres plus utiles, tels que l'eau (m3) ou le gaz (m3 ou kWh).
Une fois que vous avez dérivé les impulsions, vous pourrez visualiser les données dans l'écran de consommation.
