Identifier des pics dans la Plateforme

Dans cet article, vous allez apprendre comment identifier les pics de données sur la plateforme EMS.

Contenu de l'article :

• Introduction
• Pics ponctuels
• Pics de données cumulées

Introduction

Parfois, vous pourriez rencontrer des irrégularités ou des "pics" dans vos données résultant de valeurs incorrectes envoyées par les compteurs. Ces pics peuvent être dus à des lectures erronées uniques qui peuvent être éliminées en utilisant la fonction "Supprimer les lectures" depuis une passerelle, ou ils peuvent être dus à un changement dans les lectures d'un dispositif lorsqu'il y a des lectures cumulées. Les deux cas seront abordés dans cet article. Une fois que vous avez identifié vos pics, apprenez comment les supprimer.

Pics ponctuels

Il s'agit du cas où vous avez des lectures uniques qui déforment l'analyse. Normalement, les pics sont le résultat d'une valeur erronée envoyée par le compteur. Ces pics peuvent être le résultat d'une erreur ou de la suppression de plusieurs lectures erronées.

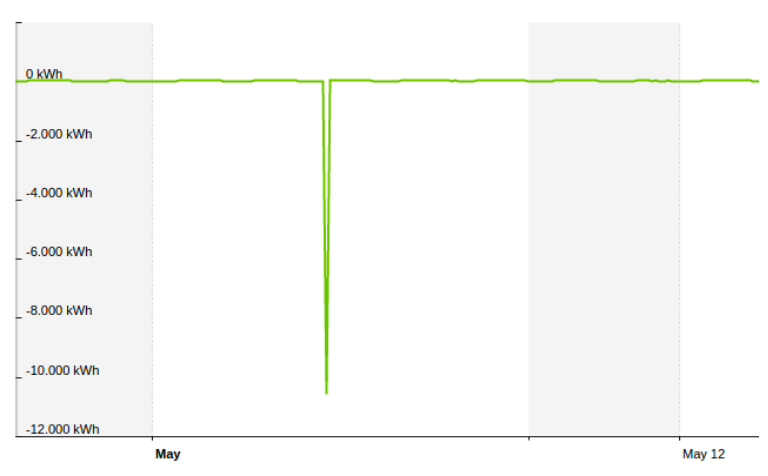

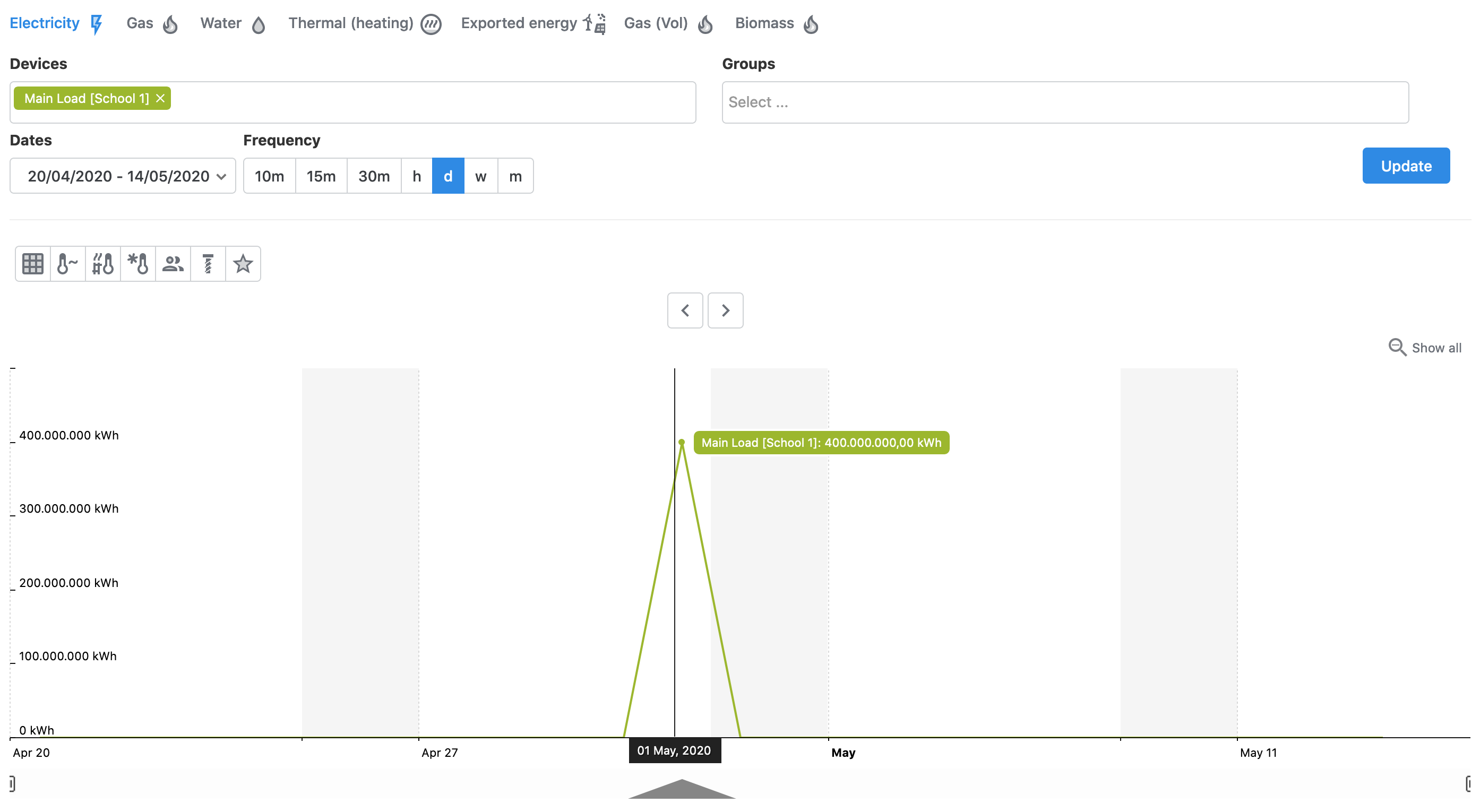

Pour identifier l'horodatage où le pic se produit, vous devriez accéder à n'importe quelle page d'analyse et vérifier la consommation du dispositif, comme sur la page de Consommation. Dans la capture d'écran ci-dessous, le pic se produit le 1er mai.

Résultat :

Solution : Utilisez la fonction "Supprimer les lectures" pour supprimer la valeur incorrecte.

Pics de données cumulées

Normalement, les compteurs de votre installation envoient les données énergétiques de manière cumulative et progressive, représentant la consommation pour une période spécifique. Cependant, parfois, le datalogger peut envoyer des valeurs aberrantes, provoquant des pics dans les courbes horaires et rendant la représentation sur la plateforme erronée. Pour plus d'informations sur l'énergie active et sa représentation, consultez l'article de support suivant : Comprendre l'énergie active.

Dans ce cas, il est important de comprendre toutes les erreurs possibles et comment les résoudre. Voici les cas les plus courants qui provoquent des pics et comment les gérer :

• Pics provoqués par une valeur aberrante
• Pic de bienvenue
• Saut négatif sur la valeur de l'énergie active
  • Cas 1
  • Cas 2
• Saut positif sur la valeur de l'énergie active
• Augmentation ou diminution de la valeur de l'énergie active

Pics provoqués par une valeur aberrante

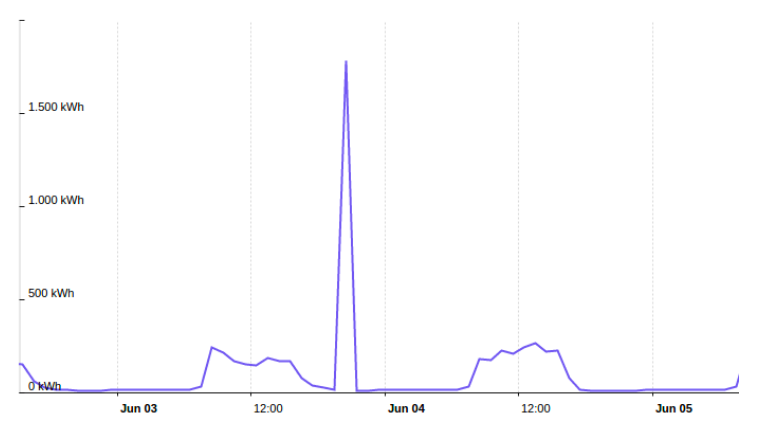

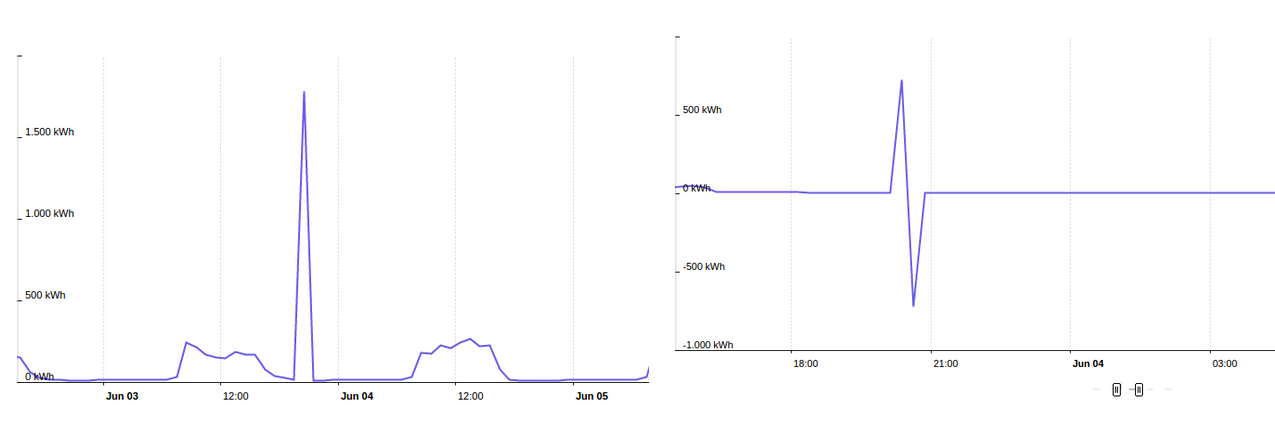

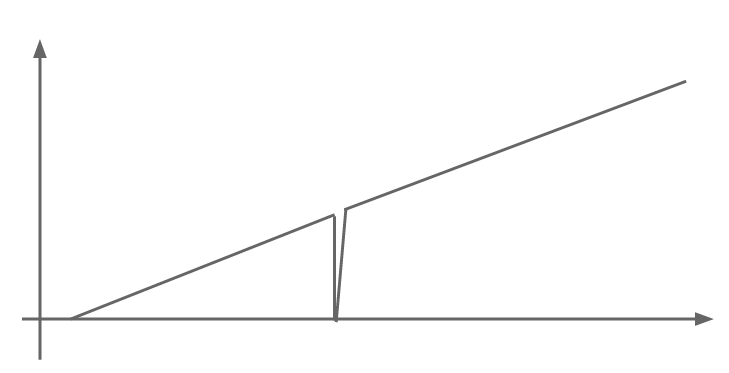

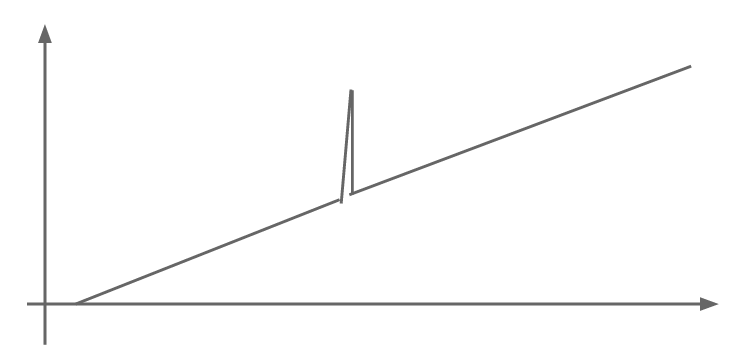

Parfois, les passerelles installées peuvent envoyer des valeurs aberrantes qui diffèrent de la courbe cumulée de l'énergie active. Des valeurs plus basses ou plus élevées peuvent être reçues et provoquer des pics négatifs ou positifs dans les graphiques de la plateforme EMS.

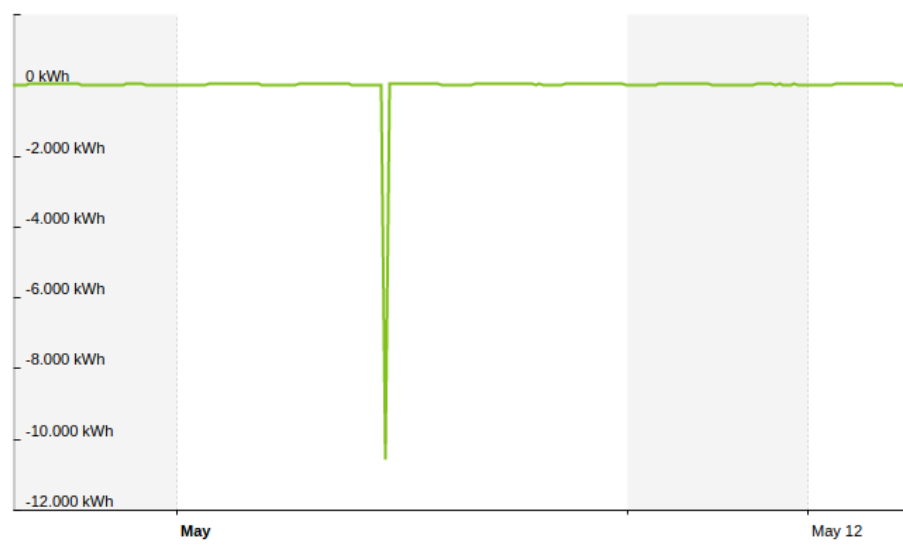

Résultat :

Pic de bienvenue

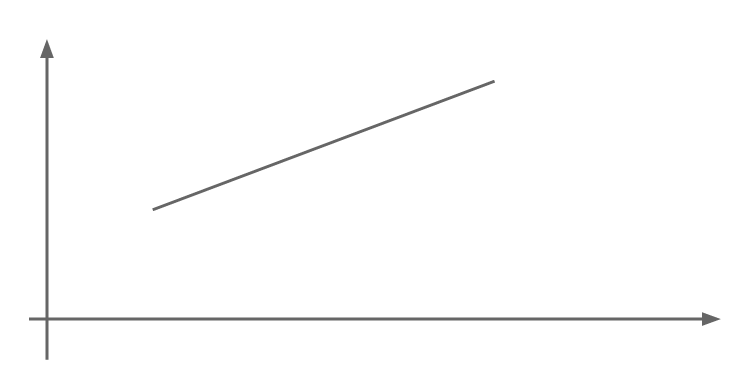

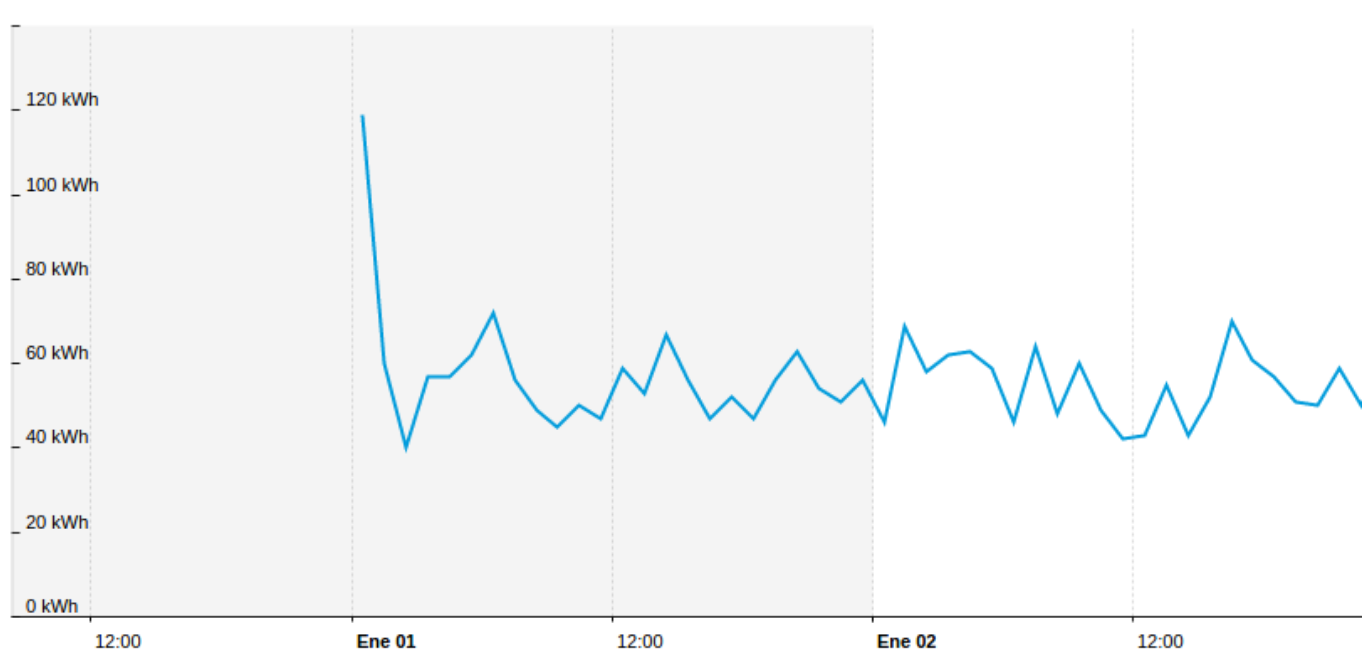

Il est probable que vos compteurs commencent à envoyer des données avec une valeur supérieure à 0, car il s'agit de leur valeur cumulative, et il est très probable qu'ils aient été installés dans l'installation il y a un certain temps. Cela provoquerait un saut dans la première lecture.

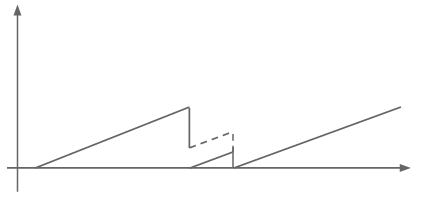

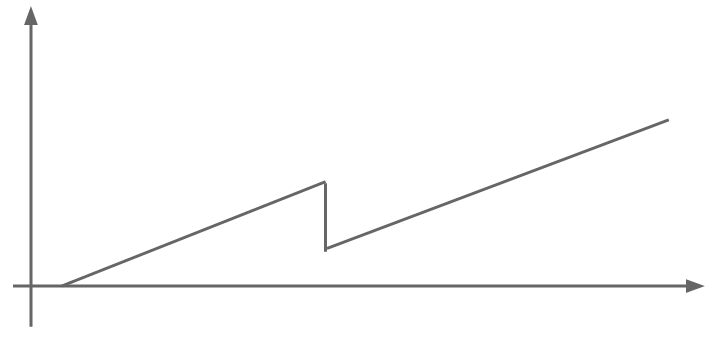

Saut négatif sur la valeur de l'énergie active - Cas 1 :

Résultat :

Solution : Dans ce cas, la meilleure option est de traiter les données existantes avant le pic. Ainsi, vous devriez modifier les données précédentes à partir du pic et faire correspondre la dernière valeur avant le pic avec la première valeur après le pic. Les étapes à suivre sont les suivantes :​


• Téléchargez les lectures de l'énergie active dans Excel.

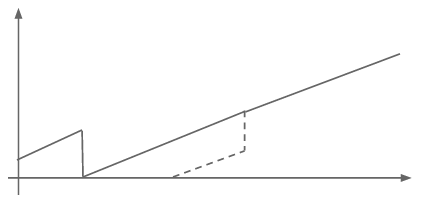

• Traitez les données pour éviter le pic. Dans l'exemple précédent, la meilleure option est de diviser la consommation cumulative en 2 petites incréments pour faire correspondre les valeurs. Dans ce cas, la courbe ressemblera à ceci :

• Supprimez les lectures incorrectes.
• Importez de nouvelles données dans Excel en utilisant le modèle de la plateforme EMS.

Saut négatif sur la valeur de l'énergie active - Cas 2 :

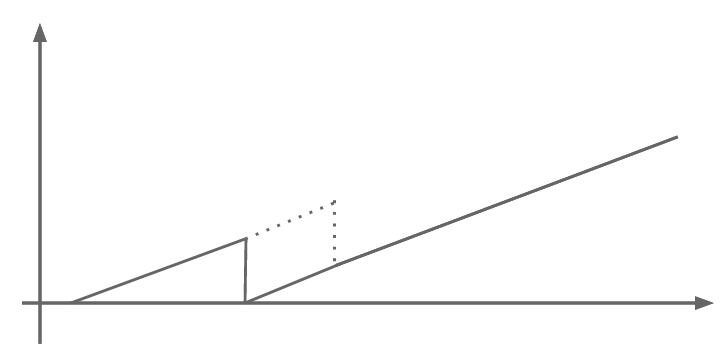

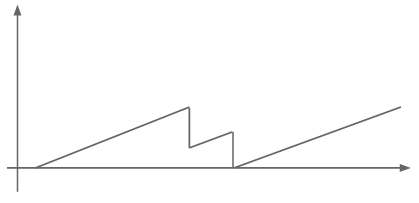

Les valeurs de l'énergie active doivent être cumulées. Dans le cas où le compteur fiscal effectue une réinitialisation (automatiquement ou manuellement), il devrait recommencer à 0 pour éviter les pics négatifs. Nous pourrions rencontrer des situations où le compteur fiscal effectue une réinitialisation ou change sa valeur et ne recommence pas à 0 tout en continuant à augmenter pendant un certain temps, puis effectue une nouvelle réinitialisation.

​

Résultat :

​
Solution : Dans ce cas, comme il y a une réinitialisation près du pic, résoudre ce pic est plus simple. Ce que nous devons faire, c'est recommencer à 0 les données entre le pic et la réinitialisation. Les étapes à suivre sont les suivantes :

• Téléchargez les lectures de l'énergie active dans Excel.
• Traitez les données pour éviter le pic. Dans l'exemple précédent, nous devrons mettre les données à 0 en soustrayant la valeur du saut de l'énergie active à toutes les lectures.

• Supprimez les lectures incorrectes.
• Importez de nouvelles données dans Excel en utilisant le modèle de la plateforme EMS.

Saut positif sur la valeur de l'énergie active

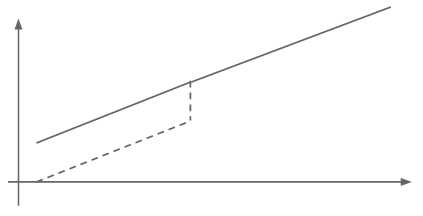

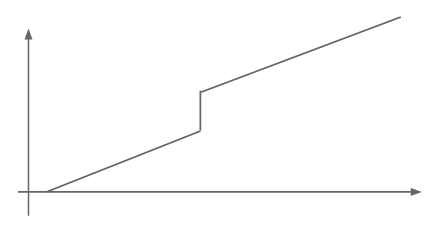

Les valeurs de l'énergie active doivent être cumulées. Nous pouvons constater que le compteur fiscal envoie correctement les données cumulées, mais soudainement, il commence à compter avec une valeur plus élevée et recommence à augmenter à partir de cette valeur.

Résultat :

Solution : Dans ce cas, la meilleure solution est de modifier les données reçues avant le pic. Nous devrons modifier les données pour faire coïncider la dernière valeur avant le pic avec la première lecture après le pic. Cela signifie essayer de mettre les deux séries de données à la même hauteur. Les étapes à suivre sont les suivantes :

• Téléchargez les lectures de l'énergie active dans Excel.
• Traitez les données pour éviter le pic. Dans l'exemple précédent, nous devrons prendre en compte si nous avons déjà des données ou non.
  • Si nous n'avons pas de données historiques, nous augmentons simplement les valeurs en ajoutant la valeur du "saut". Ensuite, nous devrons recalculer pour éviter un "pic de bienvenue".


Augmentation ou diminution de la valeur de l'énergie active

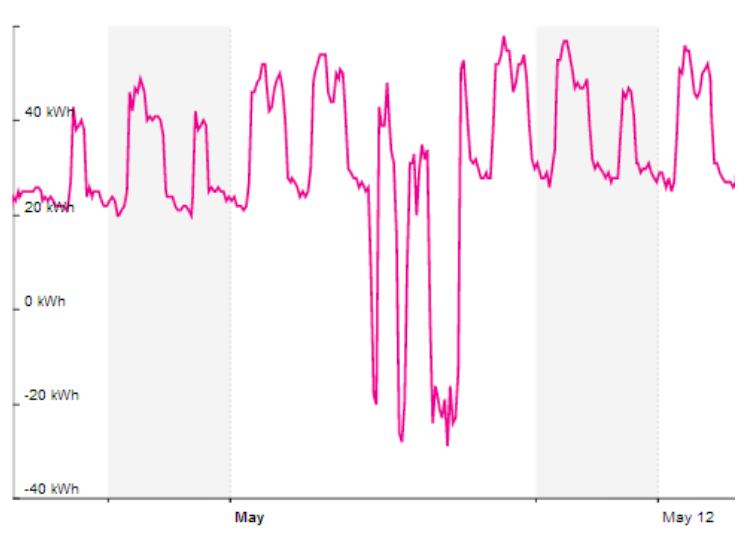

Dans ce cas, les données commencent à augmenter, mais les valeurs peuvent légèrement diminuer (par exemple, pour les compteurs qui surveillent à la fois la consommation et la production d'énergie). Cette situation produira des valeurs négatives.

Résultat :
