Utilizzo della funzionalità di consumo nella piattaforma

Segui

In questo articolo impareremo come utilizzare la funzionalità consumo nella piattaforma EMS.

Contenuti:

introduzione

La funzionalità Consumi ci permette di visualizzare l'evoluzione del nostro impianto, i consumi effettivi e le potenziali inefficienze attraverso grafici e tabelle.

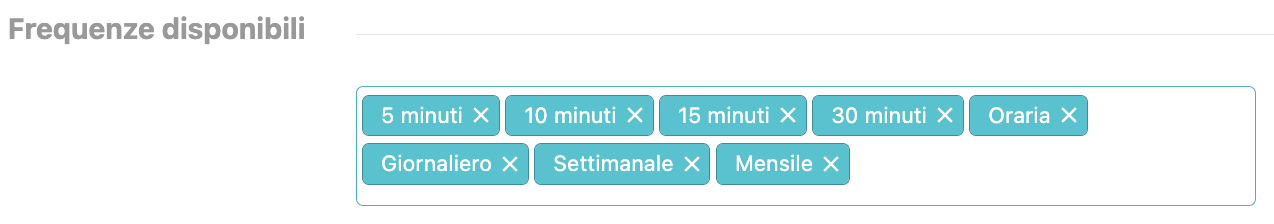

Frequenze disponibili

Le frequenze disponibili in questa schermata sono quelle che hai configurato nella sezionePreferenzedella Piattaforma (Impostazioni --> Preferenze).

Può andare da 5 minuti a mensile.

Schermata del 02-11-2023 alle 14.44.53.png

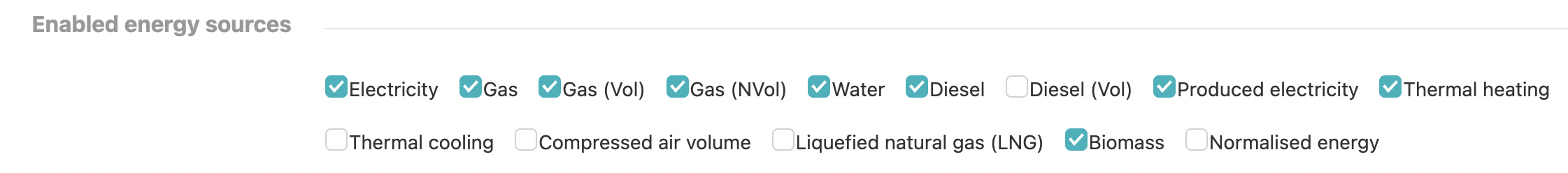

Fonti energetiche disponibili

Le fonti energetiche disponibili per impostazione predefinita sono Energia Elettrica, Gas e Acqua. Queste comunque sono tutte le fonti disponibili con il parametro di consumo associato:

  • Elettricità - 402
  • Gas - 420
  • Gas (Vol) - 419
  • Gas (NVol) - 421
  • Acqua - 901
  • Diesel - 433
  • Diesel (Vol) - 432
  • Energia elettrica prodotta - 452
  • Termico (riscaldamento) - 802
  • Termico (raffreddamento) - 810
  • Volume aria compressa - 435
  • Energia da gas naturale liquefatto (GNL) - 471
  • Biomassa - 473
  • Energia normalizzata - 510

Ricorda che puoi attivare facilmente nuove Fonti Energetiche andando in Impostazioni -> Preferenze.

Schermata del 02-11-2023 alle 14.32.34.png

Requisiti

Per poter visualizzare i dati nella schermata Consumi sono necessarie prima alcune cose:

  1. A invia i dati alla piattaforma
  2. Accettare i dispositivi e i datapoint generati quando i dati entrano nella piattaforma
  3. Per assegnare tali dispositivi alla posizione corrispondente

Ricorda che in questa schermata puoi visualizzare solo il dato energetico (e in più l'acqua).
Per visualizzare i dati di altri tipi di parametri è necessario accedere ai Analytics Avanzati, alle Nuove Pagine, all'Analisi "per Parametro" o alle Dashboard.

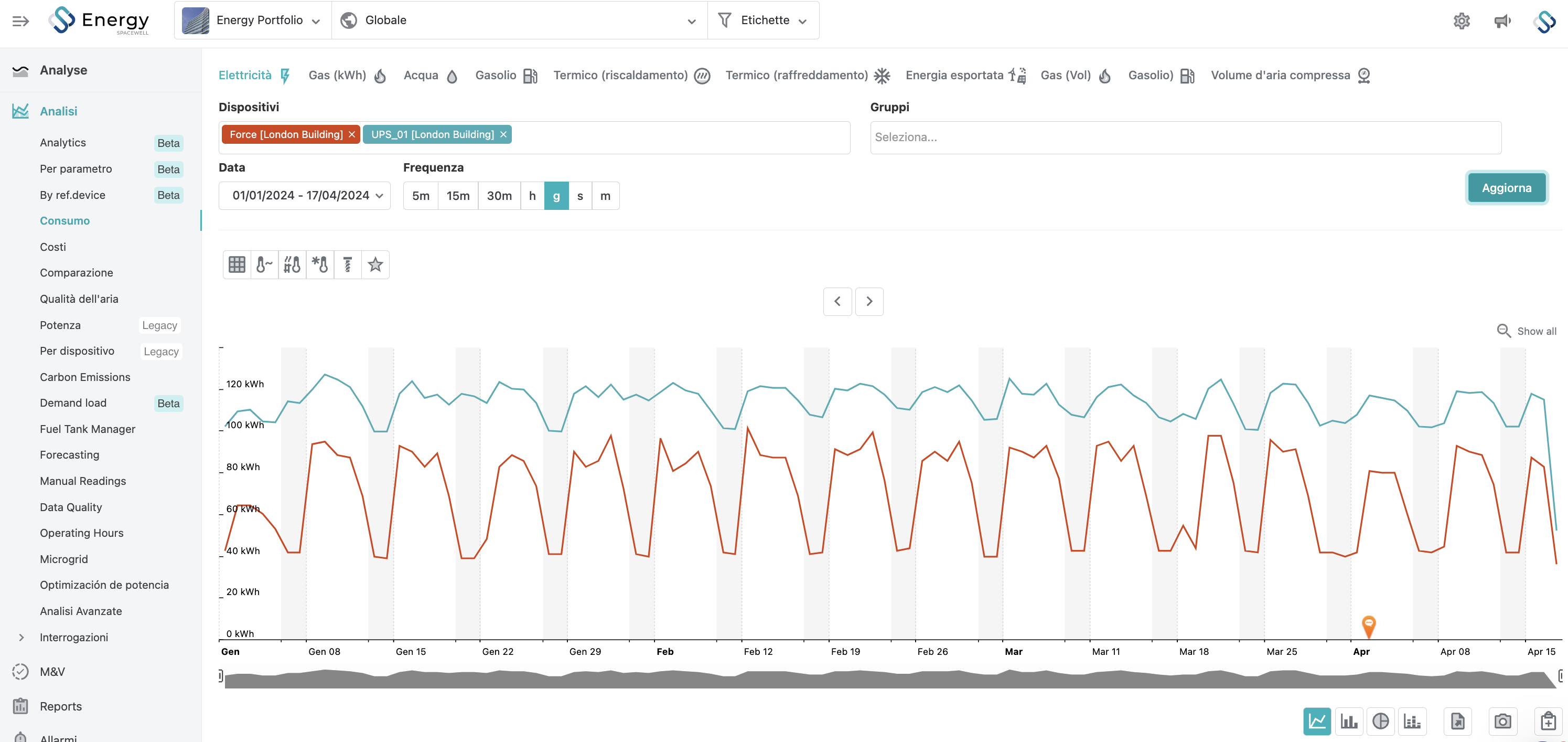

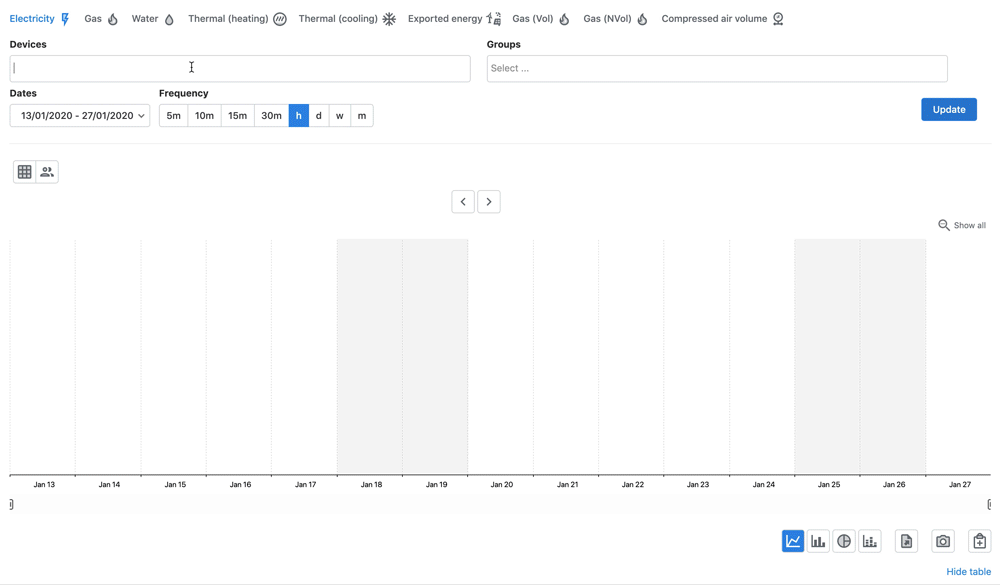

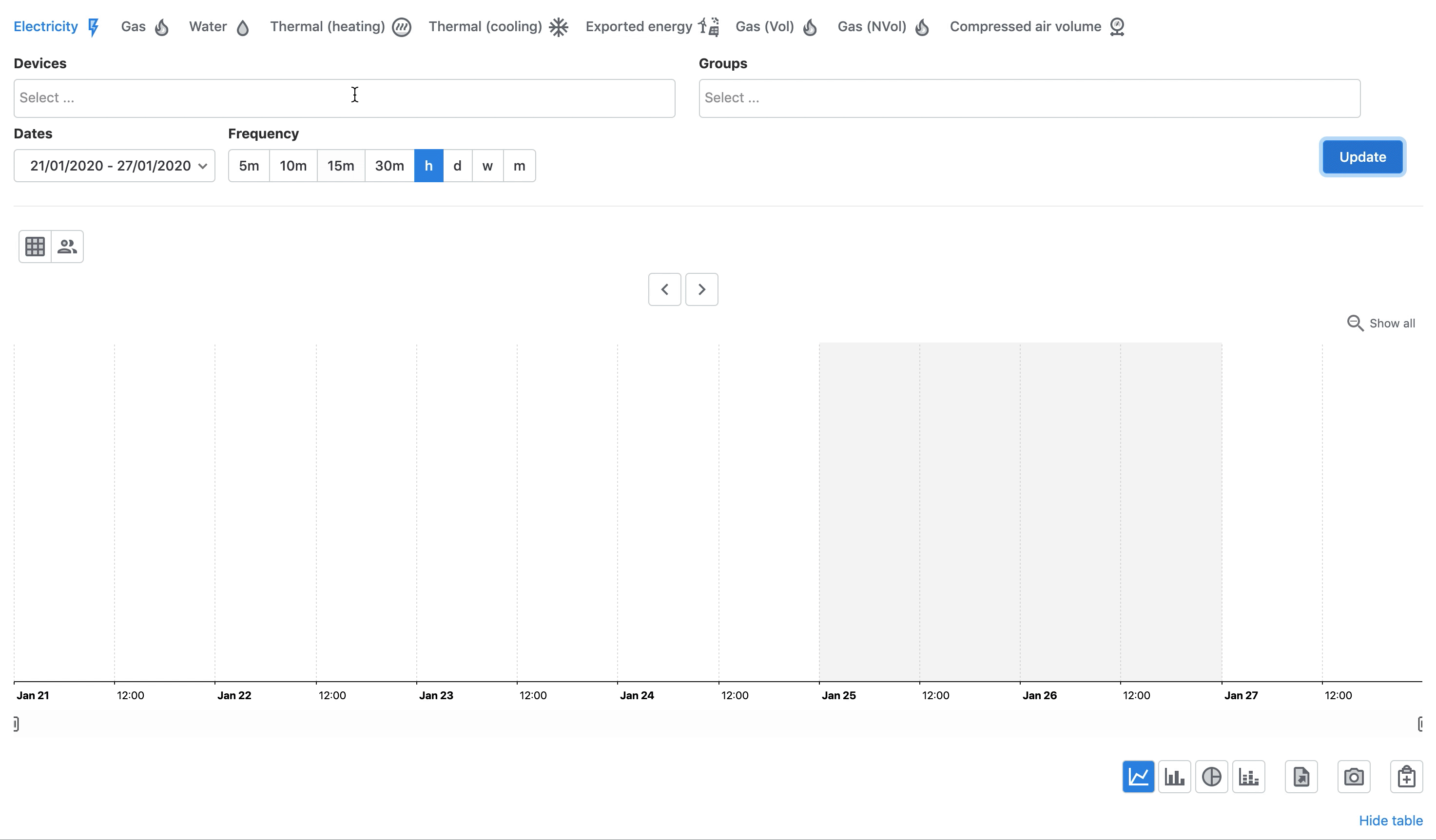

Come funziona?

1. Seleziona la fonte energetica che vuoi analizzare.

2. Seleziona i dispositivi o i gruppi che desideri analizzare.

3. Seleziona le date che vuoi visualizzare.

4. Scegli la frequenza dei dati.

5. Fare clic su Aggiorna.


Se vogliamo normalizzare i consumi possiamo applicare dei rapporti.



Visualizzazione dei dati

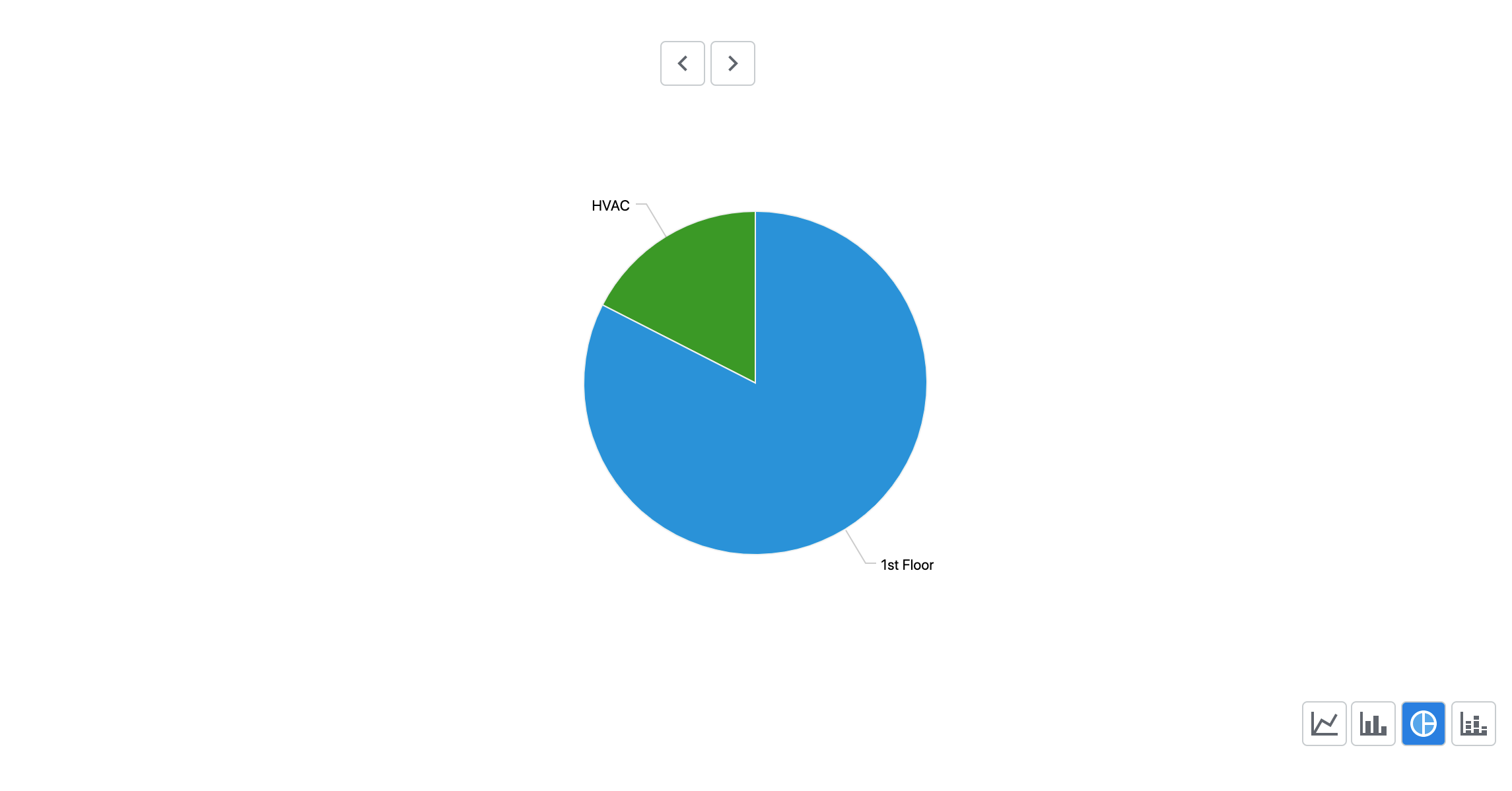

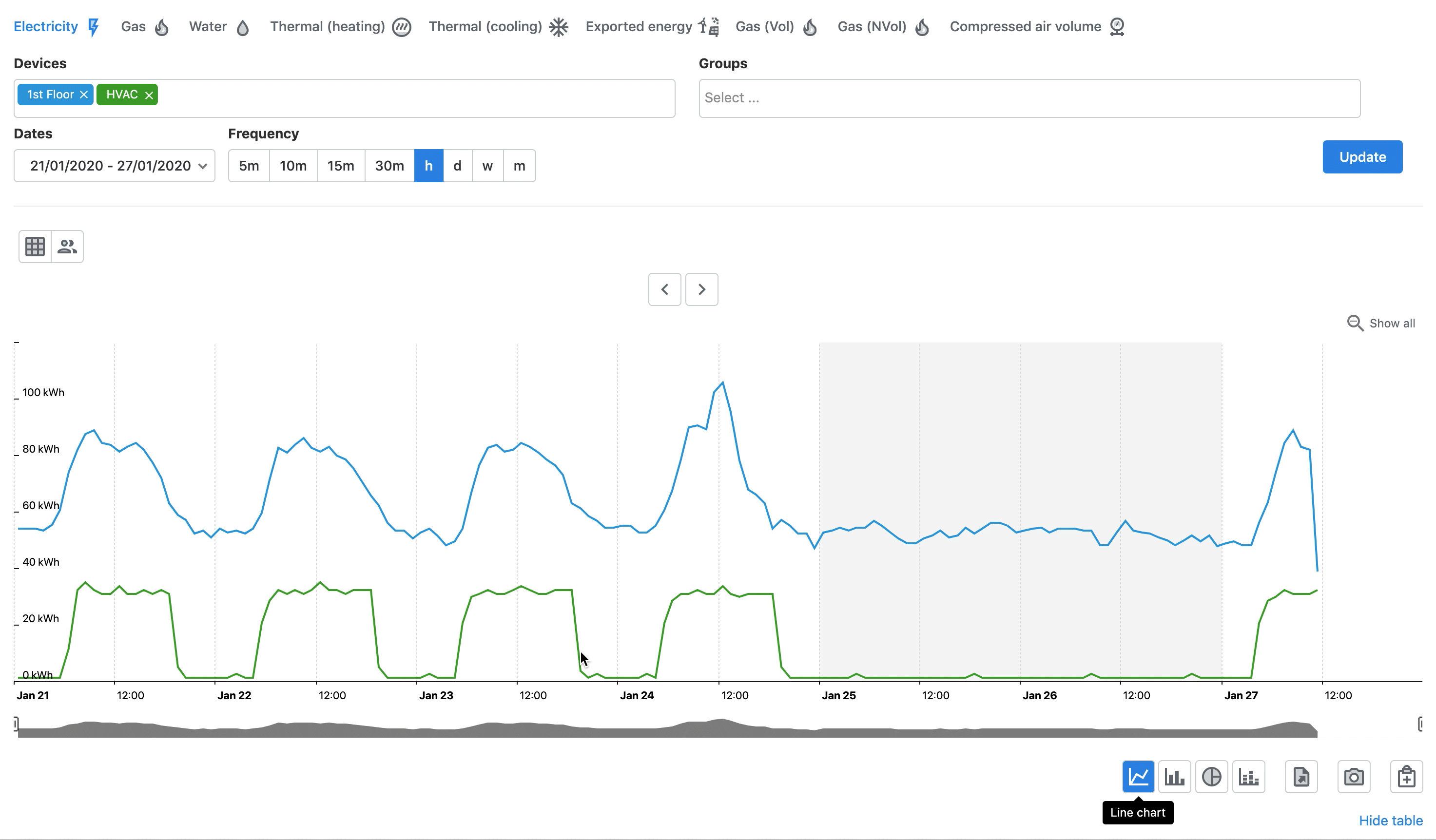

La piattaforma offre la possibilità di modificare il tipo di grafico. Sono disponibili i seguenti:

  • Linea
  • Sbarra
  • Torta
  • Barre impilate.

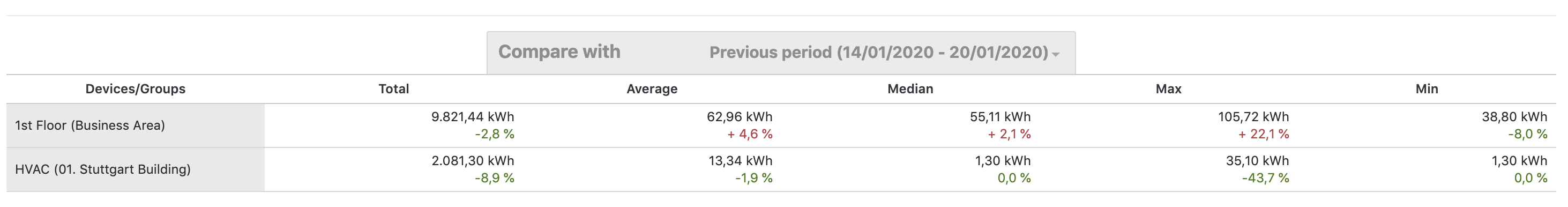

Attraverso la tabella riepilogativa possiamo verificare in modo dettagliato i dati più significativi dei dispositivi scelti. Per confrontare quale dispositivo consuma di più. Questo è molto utile per confrontare dispositivi simili.




Esportazione dei dati

I dati dalla schermata possono essere esportati in 3 modi diversi:

  • Come file Excel
  • Come immagine (solo nel caso del grafico)
  • ComeBlocco di report personalizzato, sia grafico che tabella. Per ulteriori informazioni, fare clic qui.



Suggerimenti e trucchi

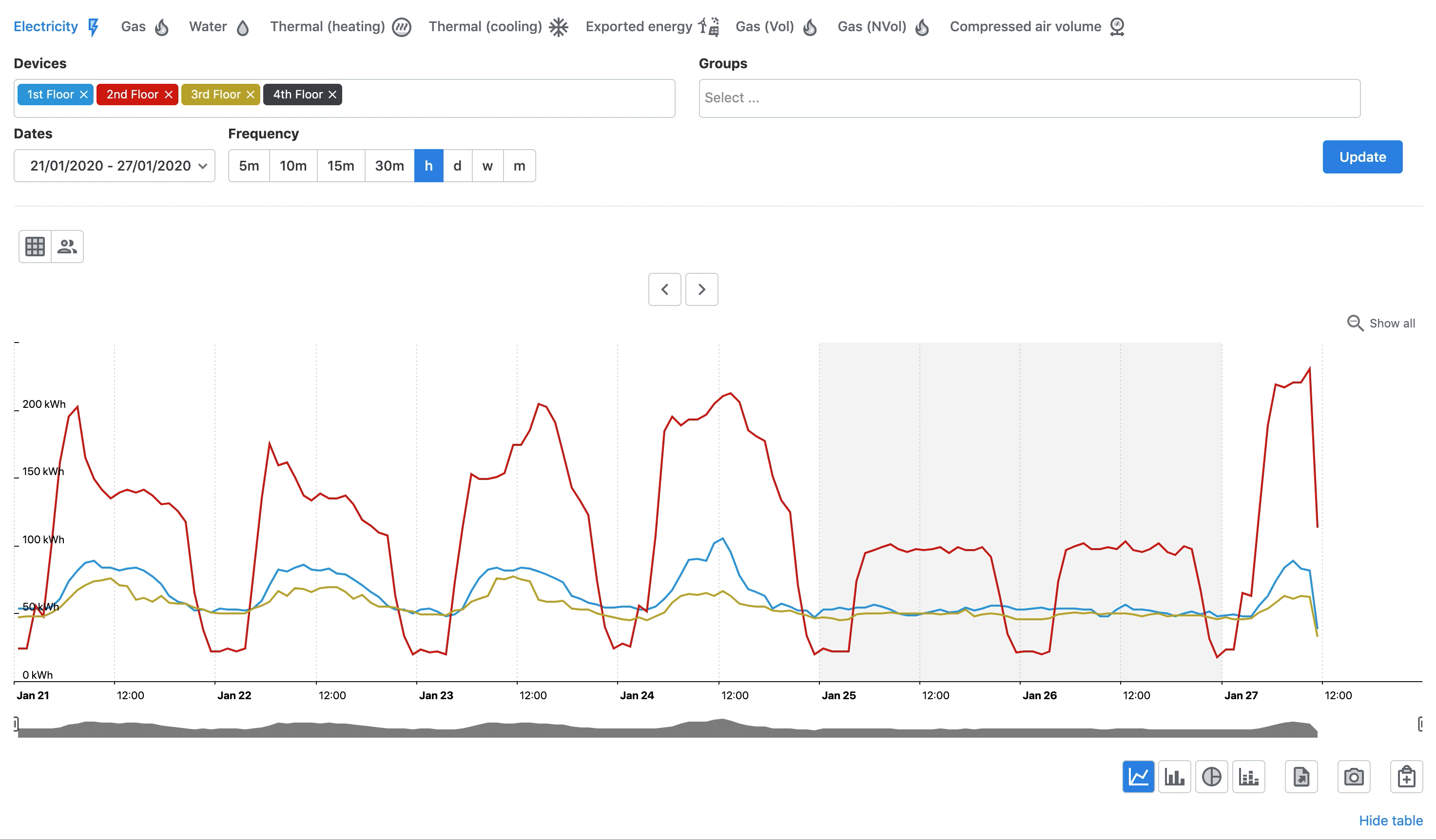

1. Ingrandisci




2. Aggiungi tutti i dispositivi disponibili

Se scriviamo *in dispositivi verranno sommati tutti i dispositivi.
Se facciamo la stessa cosa ad esempio dopo "floor", come in questo caso, verranno aggiunti tutti i dispositivi che contengono "floor" nel nome.


3. Sposta la coordinata temporale

Possiamo usare le frecce poste sopra il grafico per muoverci nella linea del tempo. Indicano il periodo precedente e successivo


4. Scarico consumi

La funzione di consumo può essere utilizzata anche per scaricare dati da un dispositivo in un periodo di tempo prescelto.
