In questo articolo imparerai come utilizzare il widget Gauge.
- introduzione
- Frequenze e periodi disponibili
- Requisiti
- Impostare
- Dettagli del widget
- Modifica opzioni
introduzione
Il Gauge è un widget per l'analisi grezza dei dati. Visualizza il KPI di un parametro selezionato da un dispositivo selezionato per il periodo selezionato. Permette inoltre di confrontare il valore ottenuto con lo stesso valore del periodo precedente.
Frequenze e periodi disponibili
- La frequenza del parametro non si applica a questo widget
- I periodi disponibili sono tutti quelli disponibili nella piattaforma:oggi, ieri, ultimi 7 giorni, ultimi 28 giorni,...
Requisiti
- Per avere a disposizione i dati per il parametro selezionato
- È possibile selezionare qualsiasi parametro
- A seconda del tipo di parametro (accumulato o istantaneo) le operazioni da visualizzare sono diverse: somma per i parametri accumulati come l'Energia Attiva, e massimo, minimo o media per quelli istantanei come la Potenza Attiva.
Configurazione

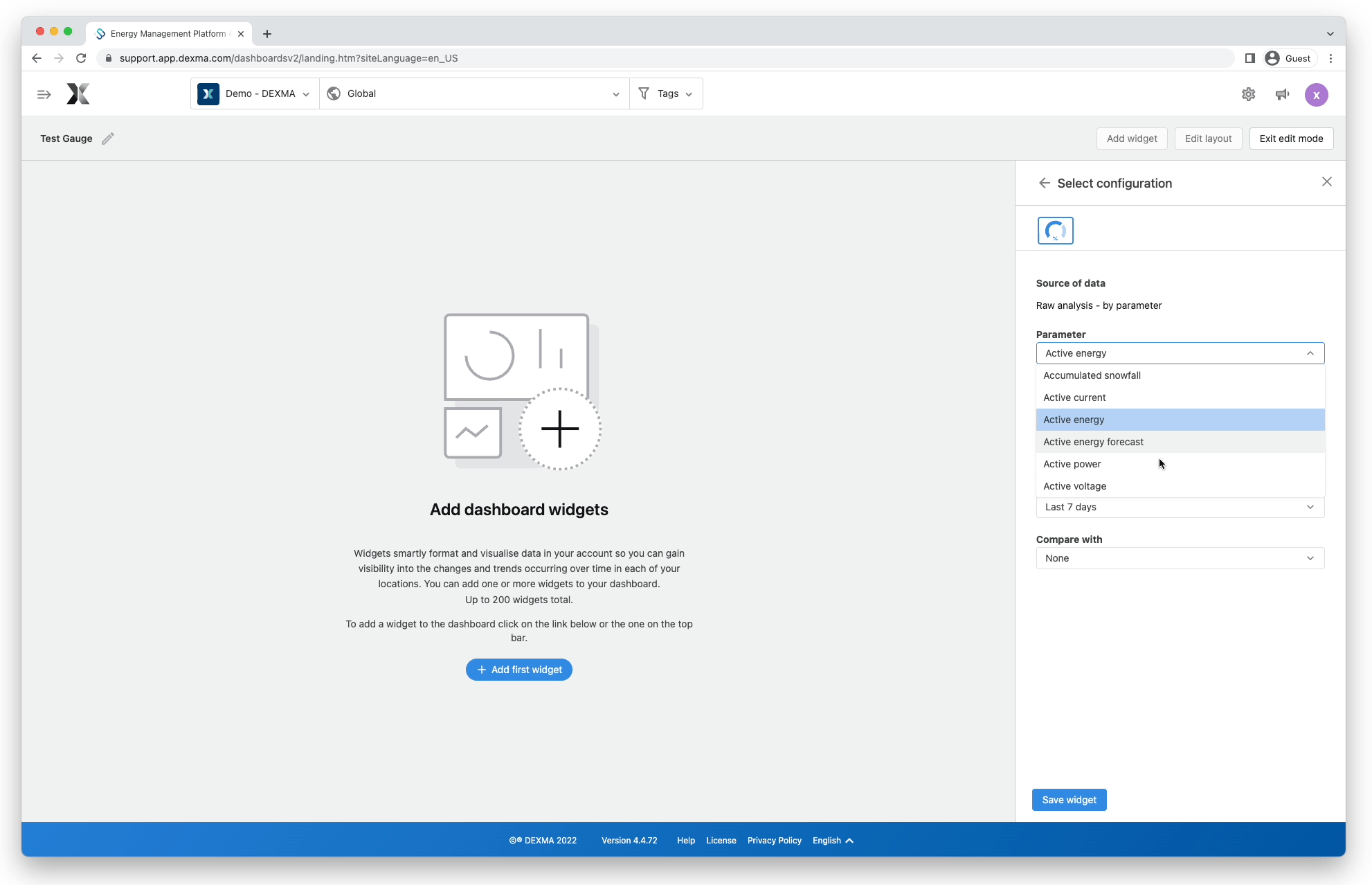

Per impostare questo widget, è necessario aver creato in anticipo una dashboard.
- Vai alla dashboard e fai clic su Modifica dashboard in alto a destra nella dashboard.
- Fare clic su "Aggiungi widget".
- Selezionare Analisi grezza - per parametro nella sezione Origine dati.
- Seleziona il widget Gauge.
- Selezionare un parametro e un dispositivo da cui si desidera visualizzare l'indicatore.
- Selezionare l'operazione che si desidera applicare al parametro.
- Seleziona il periododi tempo per il quale desideri visualizzare l'indicatore. (cioè: oggi, il mese scorso).
- Seleziona l'opzione che desideri confrontare il KPI con un altro periodo.
Ora il widget è pronto e verrà aggiunto alla tua dashboard quando lo salvi!
Dettagli del widget
Il widget mostra:
- Il KPI per il parametro e il dispositivo selezionato nel periodo definito.
- Passando il mouse sopra l'indicatore verrà visualizzato il valore esatto dell'indicatore.
- Il valore sotto l'indicatore mostra il confronto tra il periodo corrente e il periodo definito nella configurazione e può essere visualizzato sia in valore assoluto che in %.
- La soglia del misuratore definita.
- Le gamme definite con i colori precedentemente definiti. Quando si passa il mouse, vengono visualizzati anche gli intervalli.
- I checkpoint definiti con i colori precedentemente definiti oltre a un checkpoint nero che indica il consumo del periodo precedente nel caso in cui il confronto sia attivo. Quando si passa il mouse, vengono visualizzati anche i checkpoint.
Modifica opzioni
Dalla finestra Opzioni di modifica puoi modificare molti degli aspetti visibili del widget come la soglia del misuratore, gli intervalli e i checkpoint:

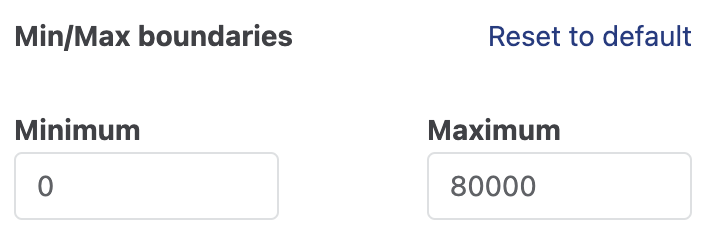

Definire la soglia del misuratore
Definire la soglia del misuratore è semplicemente questione di aggiungere un valore iniziale e un valore finale.
Gli intervalli ed i punti di controllo dovranno essere adeguati a tale soglia e dovranno sempre essere visualizzati nella posizione relativa ad essa.
Se questa soglia viene ripristinata al valore di default, il minimo andrà automaticamente a 0 e il massimo andrà ad un'unità in più rispetto a quella impostata dall'indicatore.
Aggiungi intervalli
Il widget indicatore consente inoltre di aggiungere intervalli con titoli e colori personalizzati.
Per fare ciò, puoi seguire questi passaggi:
- Vai alla finestra Opzioni di modifica
- Nella parte delle gamme puoi aggiungere tutte le gamme che desideri e personalizzare il titolo, la gamma e i colori. I primi tre intervalli verranno, per impostazione predefinita, con i 3 colori che puoi vedere nell'immagine seguente: verde, arancione e rosso:
Gli intervalli verranno visualizzati in base alla soglia precedentemente definita. Se viene definito un intervallo oltre il valore di soglia superiore, tale intervallo non verrà visualizzato.
La dimensione degli intervalli sarà definita anche dalla soglia definita.
Se decidi di ripristinare gli intervalli sugli intervalli predefiniti, verranno automaticamente eliminati e potrai ricrearli da zero.

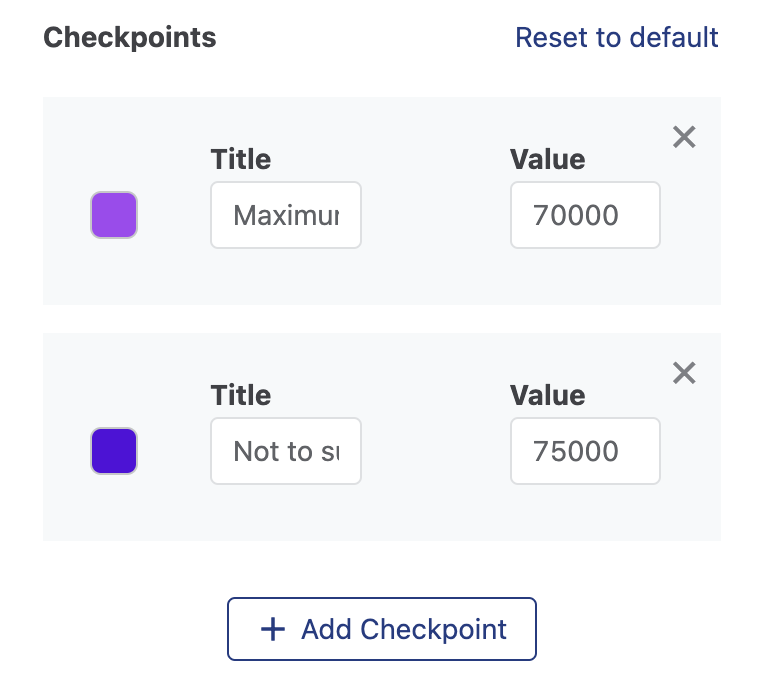

Aggiungi checkpoint
I checkpoint ti consentono di aggiungere flag nella barra principale invece degli intervalli visualizzati in una barra secondaria sotto la barra principale.
Puoi personalizzare il colore, il valore e il titolo dei checkpoint, e verranno visualizzati nel widget in base ai valori di soglia precedentemente definiti.
Nel caso in cui ripristini i checkpoint sui valori predefiniti, verranno automaticamente eliminati e potrai ricrearli da zero.
