In questo articolo impareremo come utilizzare il widgetStacked.
Contenuto:
introduzione
Visualizza in barre le letture di un parametro per diversi dispositivi uno sopra l'altro, mostrandone il totale con una determinata frequenza e per un dato periodo.
Es: Ultimo giorno (ieri) di consumo elettrico orario per il dispositivo 1 e il dispositivo 2.
Frequenze e periodi disponibili
- È possibile selezionare tutte le risoluzioni disponibili nella piattaforma (da5 minutiaMontly). Quando scegli una frequenza, ricorda che devi avere dati in questa frequenza affinché siano visibili.
- Il periodo può essere scelto anche tra i seguenti:
- Oggi
- Ieri
- Ultimi 7 giorni
- Ultimi 28 giorni
- Corrente mese
- Lo scorso mese
- Da inizio anno
- L'anno scorso
Requisiti
- Per avere a disposizione i dati del parametro selezionato
- Tieni presente che devi selezionare la frequenza del parametro. Assicuratidi disporre di dati da quella frequenza quando la selezioni.
Impostare
Per impostare questo widget, è necessario aver creato in anticipo una dashboard.
- Vai alla dashboard e fai clic su Modifica dashboard in alto a destra nella dashboard.
- Fare clic su "Aggiungi widget".
- Seleziona il widgetStackednella sezioneCharts.
- Selezionare il parametroche si desidera visualizzare.
- Seleziona il dispositivoo i dispositivida cui desideri visualizzare i dati.
- Seleziona la risoluzioneche vuoi visualizzare.
- Selezionare l'operazioneche si desidera applicare al parametro. In questo caso è sempre la somma.
- Seleziona il periododi tempo per il quale desideri visualizzare i dati. (cioè: oggi, il mese scorso).
- Fare clic suSalva widgetin basso.
Ora il widget è pronto e verrà aggiunto alla tua dashboard. Se hai finito di modificare e aggiungere widget, puoi fare clic su Esci dalla modalità di modifica nel pulsante nell'angolo in alto a destra.
Dettagli del widget
Una volta salvato e uscito dalla modalità di modifica, il widget mostra:

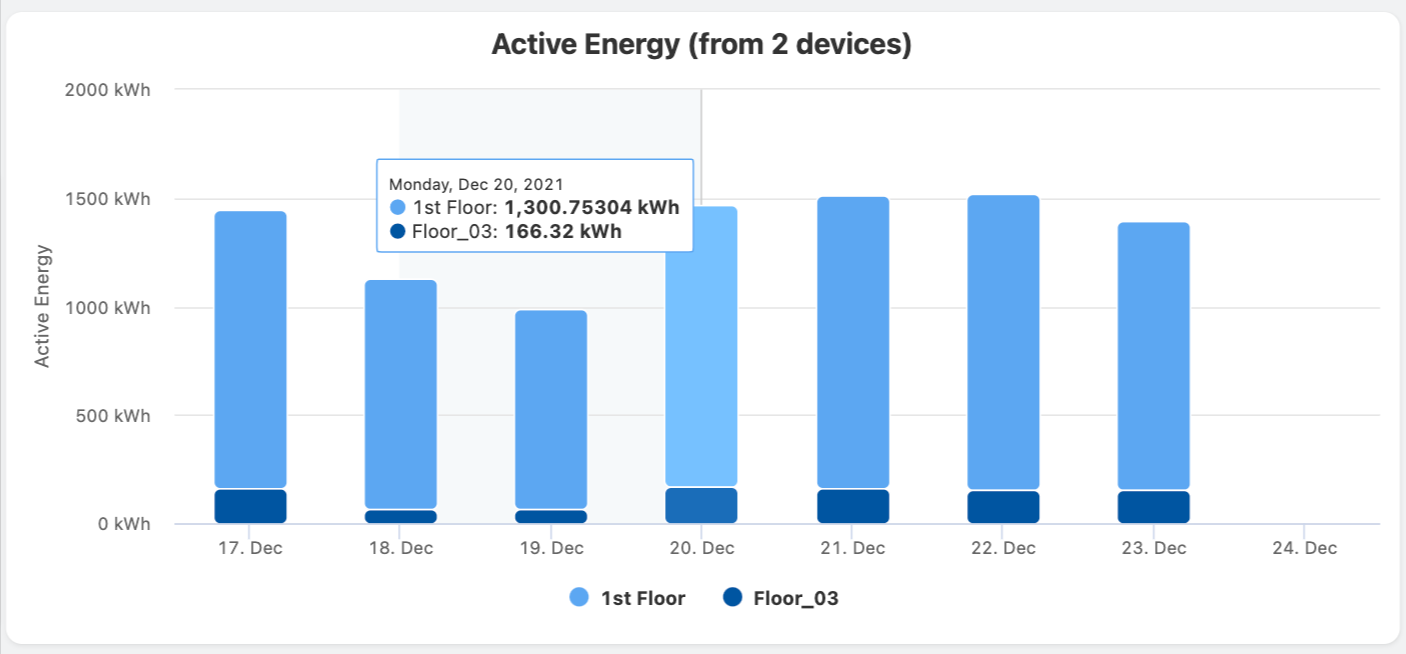

- Le letture di un parametro da diversi dispositivi rappresentavanotutte sulla stessa barraper ciascuna unità della risoluzione scelta. Nella foto sotto: ogni giorno mostra l'Energia Attiva per il Piano 1 e il Piano 3 in una barra. In questo caso la risoluzione èGiornalieroe il Periodo sono i7 giorni precedenti.
- Passando il mouse sul grafico, puoi visualizzare il valore di ciascuna colonna.
- Puoi ingrandire il widget per dare un'occhiata più da vicino ai dati.
Se vuoi vedere i valori di ciascun dispositivo in barre separate dovresti utilizzare un widgetBar.
