En este articulo vamos a aprender como se utilizan los ratios en la plataforma.
Contenido de este articulo:
Introducción
Los ratios sirven para analizar los consumos energéticos de forma mas detallada. En la plataforma se ofrece la posibilidad de crear diferentes tipos de ratio que se adapten a las necesidades de tu porfolio.
Ratios disponibles
La plataforma dispone de dos tipos de ratios:
Ratios básicos
- Superficie
- Temperatura media diaria
- Grados día de calefacción
- Grados día de refrigeración
- Ocupación
- Producción
Aprende como configurarlos aquí.
Ratios personalizados
- Ratio por parámetro. Por ejemplo, habitaciones en uso de un hotel.
- Ratio constante. Por ejemplo, habitaciones totales de un hotel (aunque estén sin usar).
- Ratio por rango de fechas. Por ejemplo, trabajadores de una empresa. Este, es un ratio variable, que puede aumentar o disminuir por periodos.
Aprende como configurarlos aquí.
Requerimientos
- Tener configurada una localización o sublocalización.
- Haber asignado los dispositivos a su correspondiente localización.
- Haber rellenado los campos la información de la localización referente a superficie y grados día
Configuración

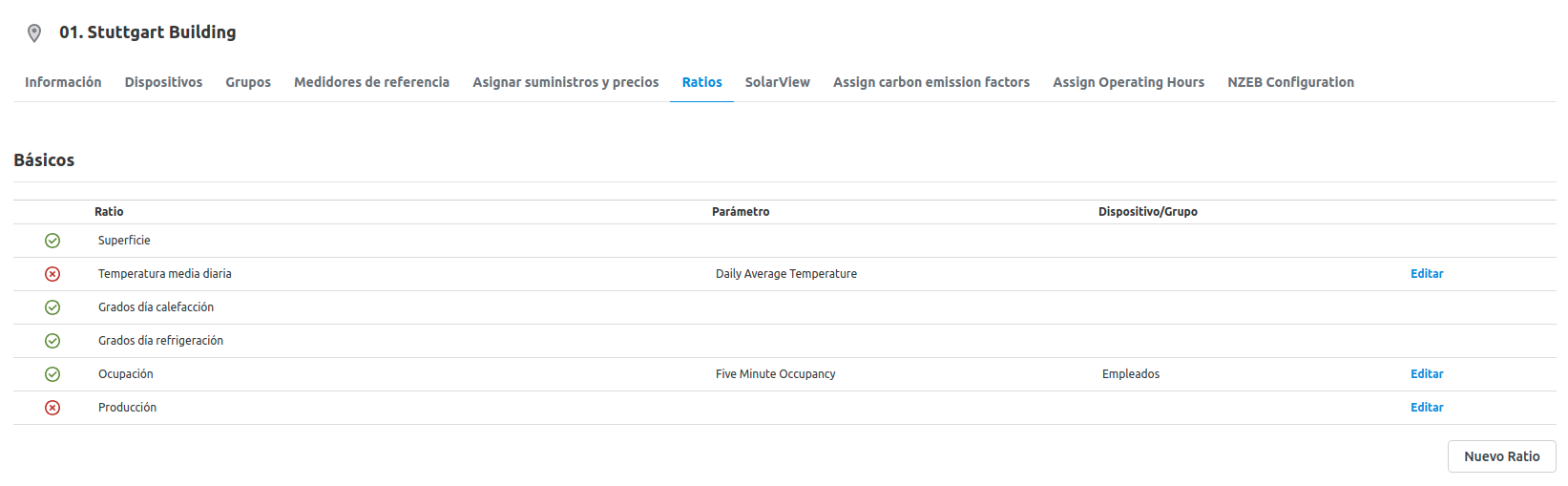

Para configurar un ratio, tenemos que ir a Configuración -> Localizaciones -> Ratios.
La plataforma ofrece 2 tipos de ratios: los básicos, que viene por defecto y los personalizados.
Configurar los ratios Básicos
La plataforma dispone de unos ratios básicos por defecto.
Superficie y grados día
Estas ratio son calculadas automáticamente por la plataforma. La información de los ratio de Superficie y Grados día (temperatura) se modifican desde la información de la localización.
Temperatura media diaria
Para definir este ratio hay que escoger el dispositivo, que contenga la información, si es que disponemos de ella, haciendo click en editar.
Ratio de Ocupación y producción
Importar datos de Ocupación y producción
- Diríjase a Configuración Concentradores haga click en "Registrar nuevo concentrador" y cree un nuevo concentrador Virtual en su cuenta. Aquí encontrará más información sobre cómo crear dicho concentrador.

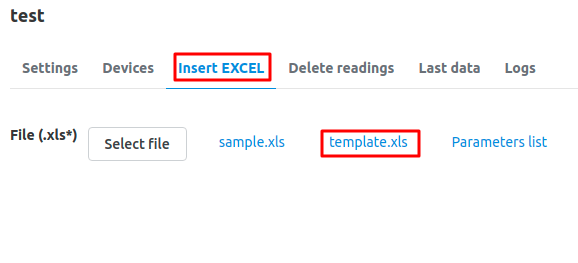

- Edite su nuevo concentrador haga click en la pestaña de "Insertar EXCEL" y a continuación "Nueva importación de datos". En este apartado encontrará la plantilla (plantilla.xls) que deberá usar para importar los datos a la Plataforma EMS.

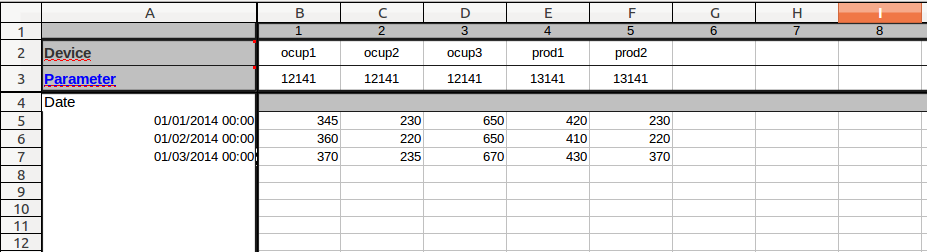

3. A continuación es momento de llenar el fichero Excel con los datos de Ocupación o Producción.
- Dispositivo: en esta celda deberá introducir el ID del dispositivo por el que va a importar los datos. En el caso que haya creado un nuevo concentrador y todavía no disponga de ningún dispositivo, introduzca un ID significativo, como por ejemplo 1 o 2.
- Parámetro: como parámetro deberá indicar que tipo de datos está importando en la plataforma (ocupación o producción) y su frecuencia correspondiente. Imagine que quiere importar datos históricos mensuales de ocupación. En este caso deberá introducir el ID número 12141 (4 identificando la frecuencia mensual y 1 como operación discreta). En el caso que quiera introducir la producción mensual, el número que deberá usar es el 13141 (4 identificando la frecuencia mensual y 1 como operación discreta). Para más información acerca de los IDs de parámetros a usar, puede consultar la siguiente tabla
- Fechas: Introduzca la fecha siguiendo el siguiente formato DD/MM/AAAA hh:mm:ss
4. Haga click en "Seleccionar fichero" e importa sus datos históricos. Una vez se haya procesado su fichero, le aparecerá un mensaje en la parte superior de la pantalla indicándole que tiene dispositivos pendientes de clasificar. Acepte dichos dispositivos y asígnelos a su localización correspondiente.
Definir el ratio de Ocupación y Producción
Una vez ya tenemos todos los datos de Ocupación y Producción en la plataforma, es momento de asignarlos como Ratio o KPI para poder normalizar nuestros datos de Consumo.
- Diríjase a Configuración -> Localizaciones y edite la localización por la que quiere definir un nuevo ratio
- Haga click en la pestaña de Ratios. En este menú podrá definir los ratios básicos (superficie, temperatura media diaria, grados día, ocupación, producción, etc.) o crear nuevos ratios personalizados.

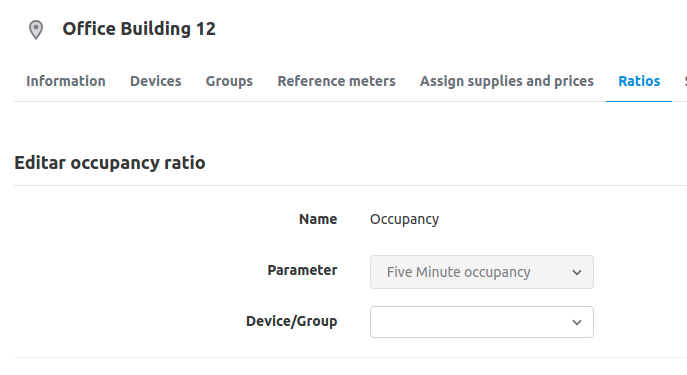

- Edite el ratio de Ocupación o Producción y seleccione el dispositivo asociado a este ratio.
Los ratios aparecerán como botón en todos los menús de análisis debajo de la frecuencia correspondiente:
Añadir un nuevo ratio

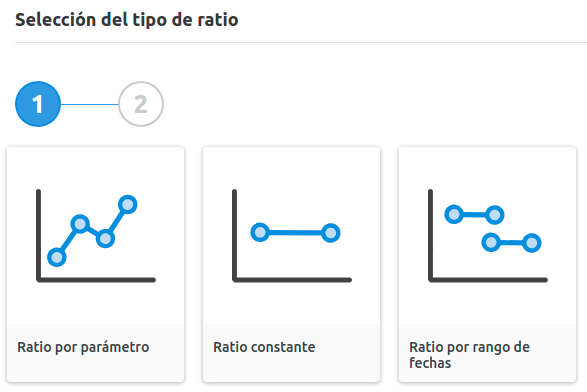

Si queremos añadir un nuevo ratio, hacemos click en "Nuevo Ratio". En este caso, podremos seleccionar uno de los 3 tipos de ratios explicados anteriormente.
Una vez configurados los ratios para cada localización es el momento de usarlos!
Uso: ¿Para que se utilizan?
La normalización de los consumos energéticos y de agua se realiza en la pantalla de "Análisis". La plataforma hará aparecer más o menos opciones de normalización dependiendo de los datos de contorno que dispongamos.
Para normalizar los consumos y encontrar los EnPI's o KPI's simplemente activa los botones que hagan referencia a los conceptos que necesites. Puedes activar más de uno!

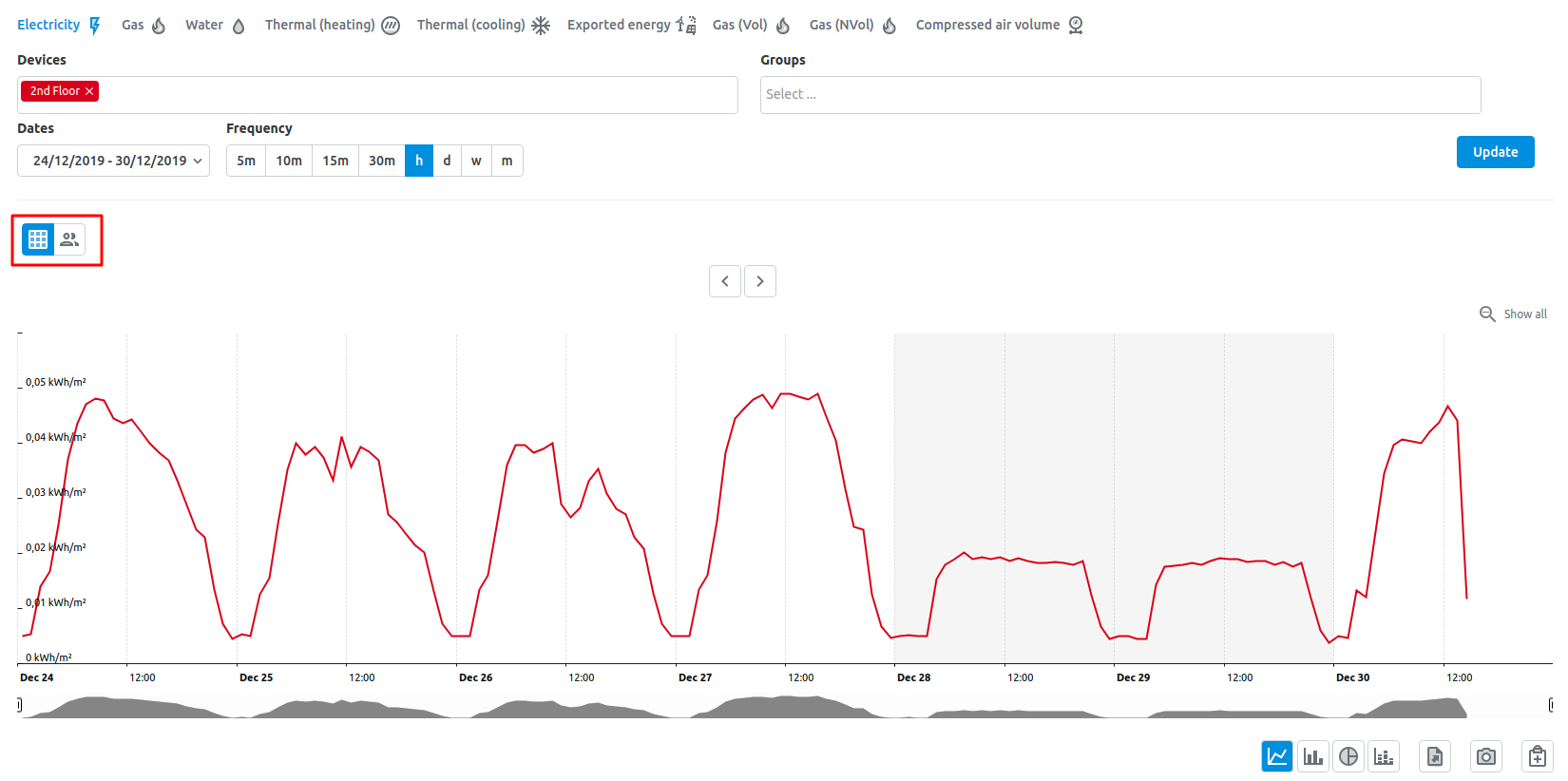

Ejemplo: Si queremos realizar un benchmarking del KPI Consumo dividido entre superficie y grados día (refrigeración + calefacción), primero seleccionamos los nodos y el horizonte temporal de estudio y seguidamente hacemos click sobre los botones de "Superficie", "grados día de calefacción" y "grados día de refrigeración"

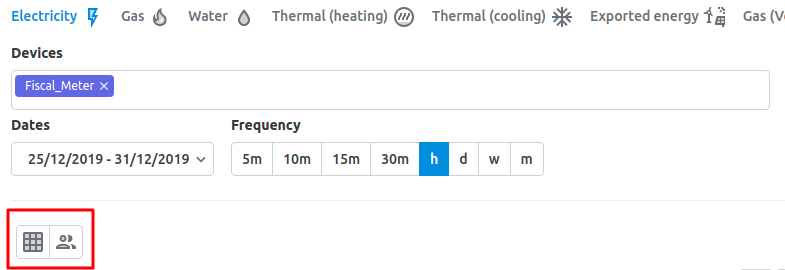

En la siguiente imagen, podemos ver que podemos seleccionar distintos ratio que tengamos configurados. En este caso solo se muestran 2, pero hay muchos más.
Todos los ratio tienen un símbolo determinado, a continuación se muestra una leyenda de estos:
| Superfície |
Grados día de calefacción (HDD) |
Grados días de refrigeración CDD |
Temperatura media diaria | Ocupación | Producción | Ratio/s personalizado/s |
| |
Trucos
¿Qué hacer si no consigo visualizar una ratio?
Si no vemos un ratio disponible en las pantallas de análisis seguramente es porque no estamos situados en el nivel jerárquico correspondiente. Los ratios se definen en cada localización/sublocalización, y están ligados a los dispositivos de esa localización/sublocalización.
Es necesario definir el ratio en el nivel jerárquico al que está ligado el dispositivo que queremos analizar.
En el caso de estar utilizando un ratio personalizado en la pantalla de consumo, si a pesar de estar ubicado en el nivel jerárquico correcto sigues sin visualizarlo en la gráfica, deberás pulsar el botón "Actualizar" y así refrescar la vista de la gráfica.
