En este artículo vas a entender como funciona la jerarquía de localizaciones dentro de la plataforma de gestión energética.
Este artículo incluye los siguientes apartados:
- Introducción
- Elementos de la jerarquía
- A tener en cuenta en la creación de la jerarquía de localizaciones
- Configuración de la jerarquía de localizaciones
- Visualización de la jerarquía de localizaciones
- Ejemplos de diferentes jerarquías de localizaciones
Introducción
La plataforma dispone de una herramienta muy útil para proyectos multilocalización en los que se quiera mantener una estructura lógica y se quiera disponer de indicadores agregados por zona de forma rápida y eficiente.
La plataforma permite organizar las localizaciones en base a criterios jerárquicos y/o geográficos. De este modo, permite un mejor análisis por zonas geográficas u organizativas, agregando el consumo energético de electricidad, gas, agua… Para volver a los conceptos más básicos relacionados con las localizaciones, échale un vistazo a nuestro artículo: ¿Qué es una localización?
Elementos de la jerarquía

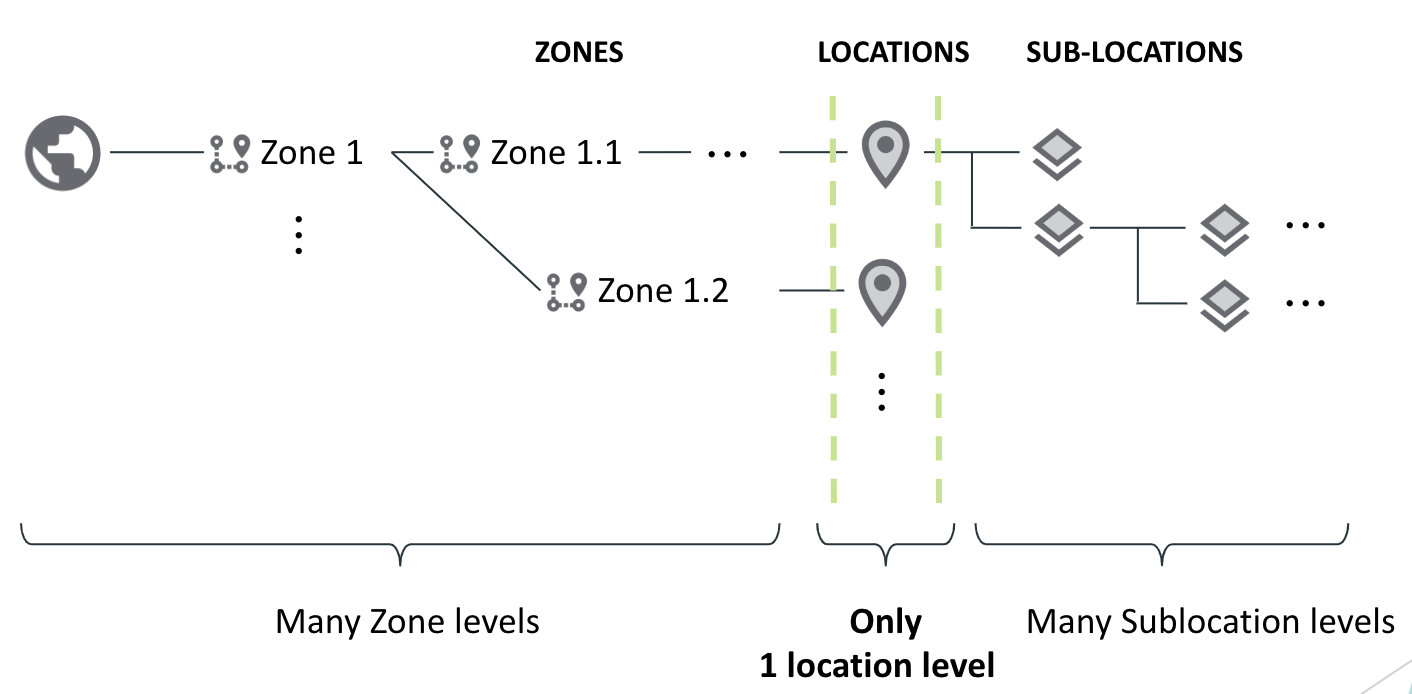

El esquema jerárquico de la plataforma es el siguiente. Disponemos de 4 elementos diferentes explicados a continuación.
- Global: raíz del proyecto
- Zona: subnivel. Puede representar una zona jerárquica o geográfica (Europa, España, Campus Norte, etc)
- Localización: la unidad lógica de la plataforma. Dependiendo del proyecto, una localización puede ser una simple oficina, un edificio, una fábrica, un aeropuerto, etc.
- Sublocalización: un paso más allá de la localización. Representa una región o sección de la localización, como por ejemplo: una planta de un edificio, una habitación, una zona de un edificio, una sala, etc.

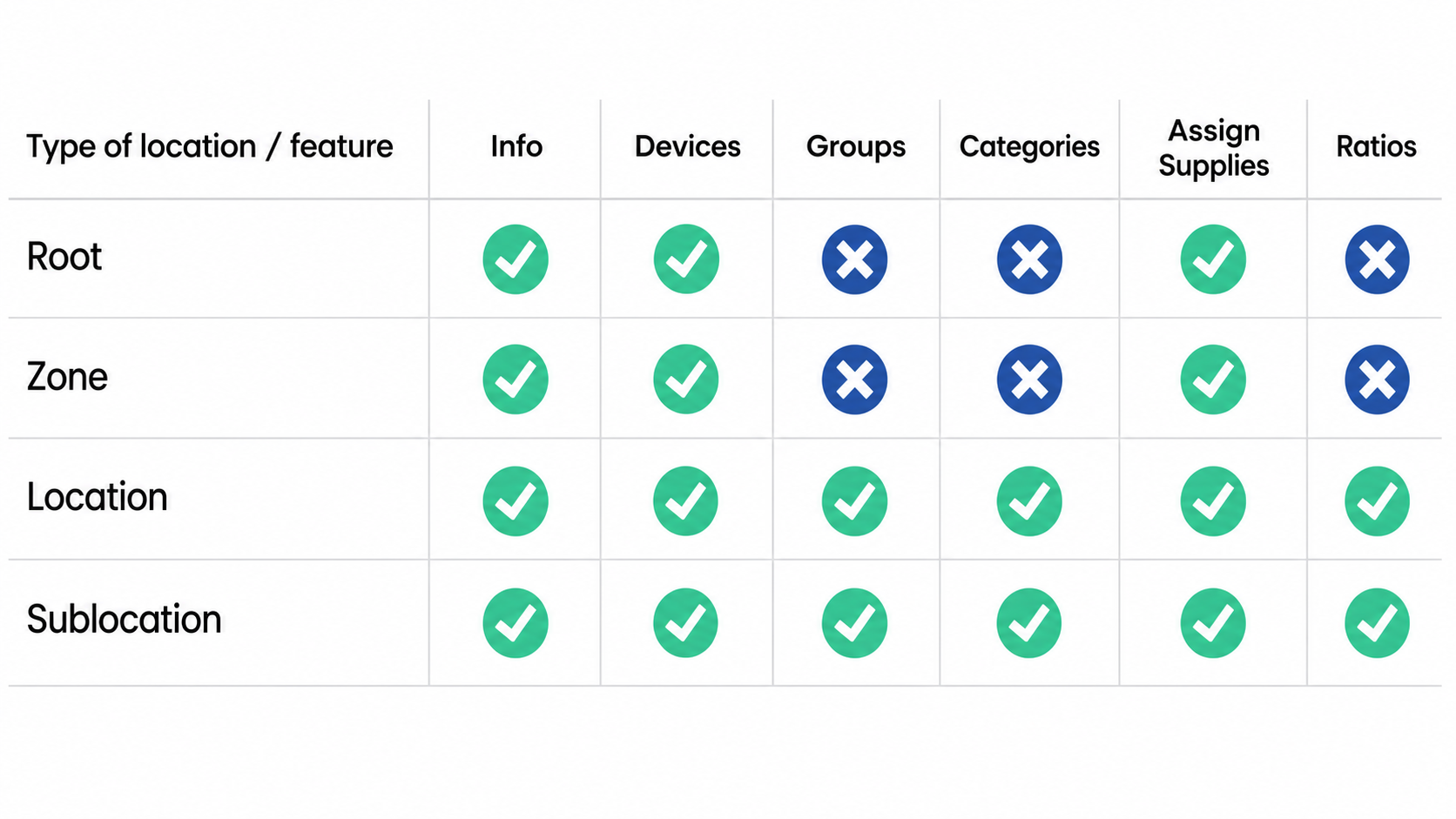

Dependiendo de los elementos creados, estos van a disponer de unos parámetros de configuración o no. La siguiente tabla indica las siguientes posibilidades que tiene cada uno de los elementos. Por ejemplo, se pueden crear y configurar ratios en una Localización, pero no en una zona.
A tener en cuenta en la creación de la jerarquía de localizaciones
Los elementos que se van a describir a continuación deberían tenerse en cuenta antes de la creación de la jerarquía de localizaciones.
- Los dispositivos únicamente pueden estar asignados a un elemento jerárquico (global, zona, localización o sublocalización).
- Varios informes se configuran a través de los medidores de referencia en localizaciones. Esto implica que solo un dispositivo en esa localización o sublocalización será incluido en este tipo de informes.
- Los ratios (o KPI) se aplican a localizaciones o sub-localizaciones. Los ratios afectan TODOS los dispositivos en esa localización o sub-localización.
- Las etiquetas pueden aplicarse en localizaciones o sub-localizaciones, así que si consideras que las necesitas para compara diferentes edificios de tu portfolio, tenlo en cuenta!
El concepto de herencia
El concepto de herencia es el más importante a tener en cuenta para definir cómo organizar la jerarquía de localizaciones.
Si asignas un dispositivo a una zona, las localizaciones y sublocalizaciones que se encuentren por debajo, heredarán dicho dispositivo asignado en esa zona. O si asignas un dispositivo a una localización, este aparecerá también en la sublocalización que cuelga de ella. Esto ayudará a configurar los proyectos de forma mucho más rápida. Por ejemplo, si algunos de tus edificios están situados en una misma ciudad, se puede asignar el dispositivo de "Temperatura exterior" a la "Zona" (que representa la ciudad), de modo que todas las localizaciones van a heredar el dispositivo de temperatura correspondiente. Así pues, solo hace falta asignar el dispositivo una vez en vez de hacerlo para cada localización.

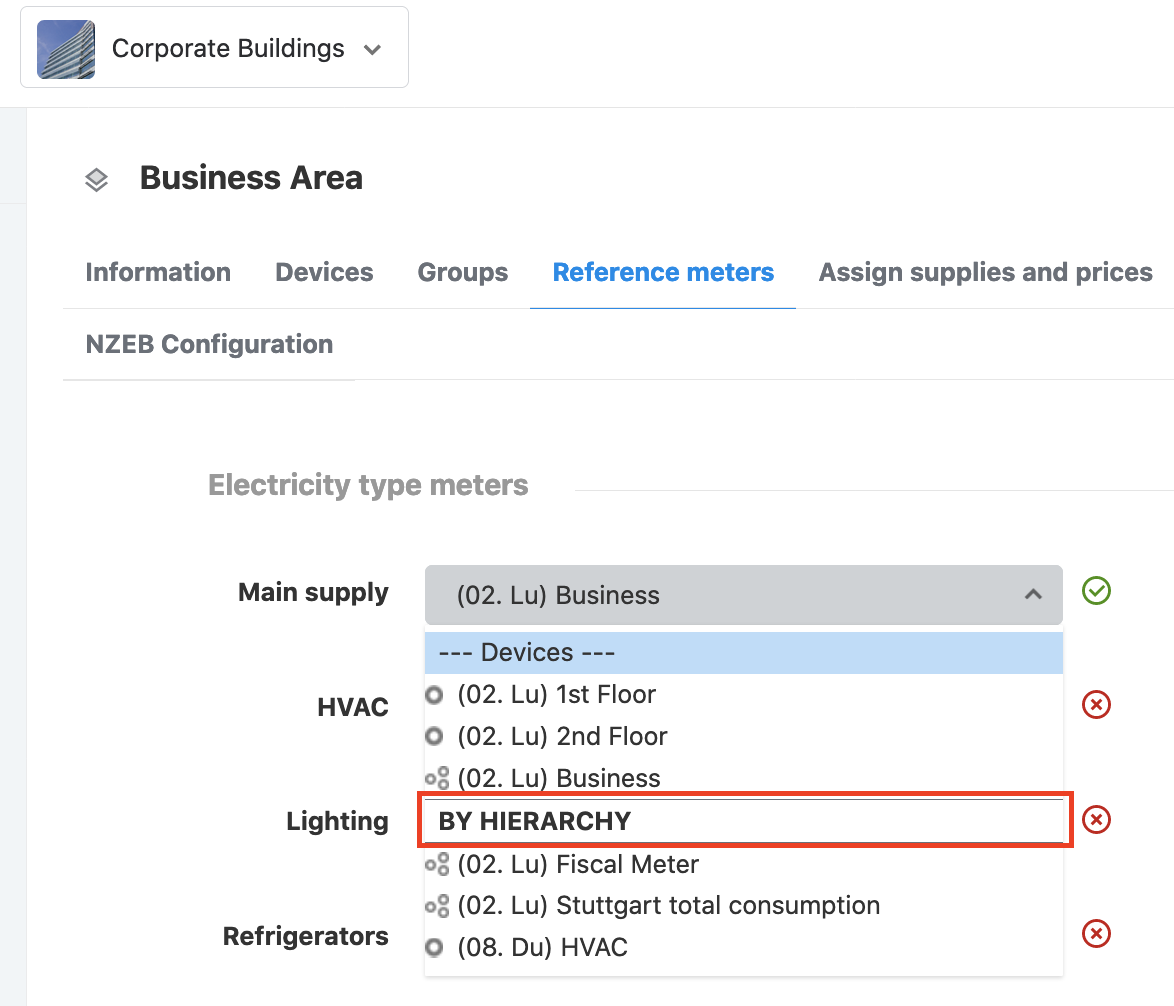

El concepto de herencia será aplicado en todos los menús de configuración y visualización de la plataforma. Por ejemplo, si estás configurando los medidores de referencia de una sub-localización, podrás seleccionar aquellos dispositivos que se encuentren en la localización superior. Si estás representando un gráfico, podrás mostrar también todos los dispositivos que se encuentren también en una localización superior.

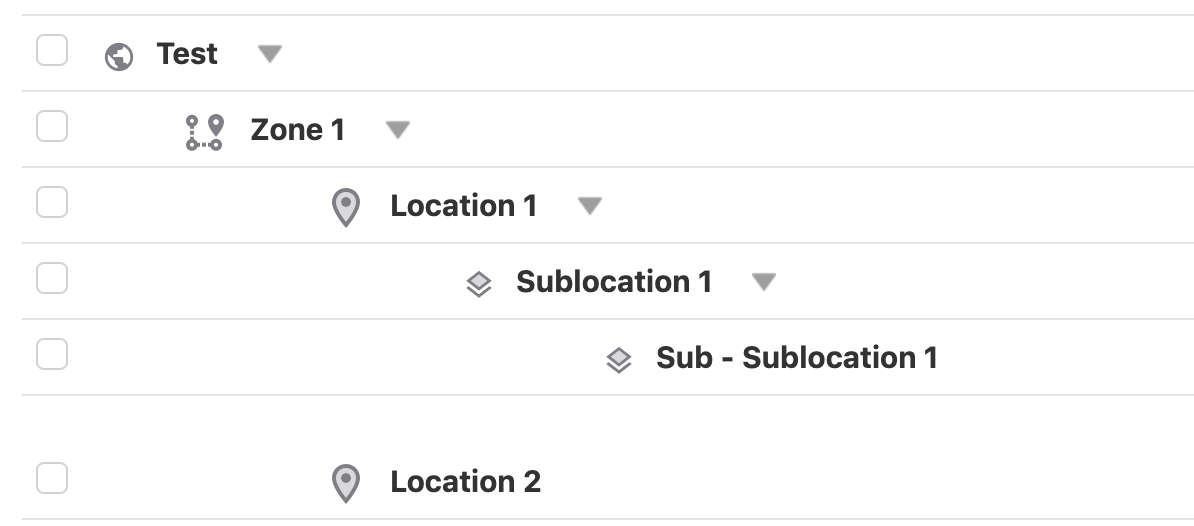

Siguiendo un ejemplo:
- Si el elemento de la jerarquía Sublocation 1 se eligiera, los dispositivos asignados a Test, Zone 1, Location 1, Sublocation 1 y Sub-Sublocation 1 estarían disponibles.
- Si el elemento de la jerarquía Location 2 se eligiera, los dispositivos asignados a Test y Location 2 estarían disponibles.
- Si el elemento de la jerarquía Test se eligiera, TODOS los dispositivos de la cuenta estarían disponibles.
Configuración de la jerarquía de localizaciones

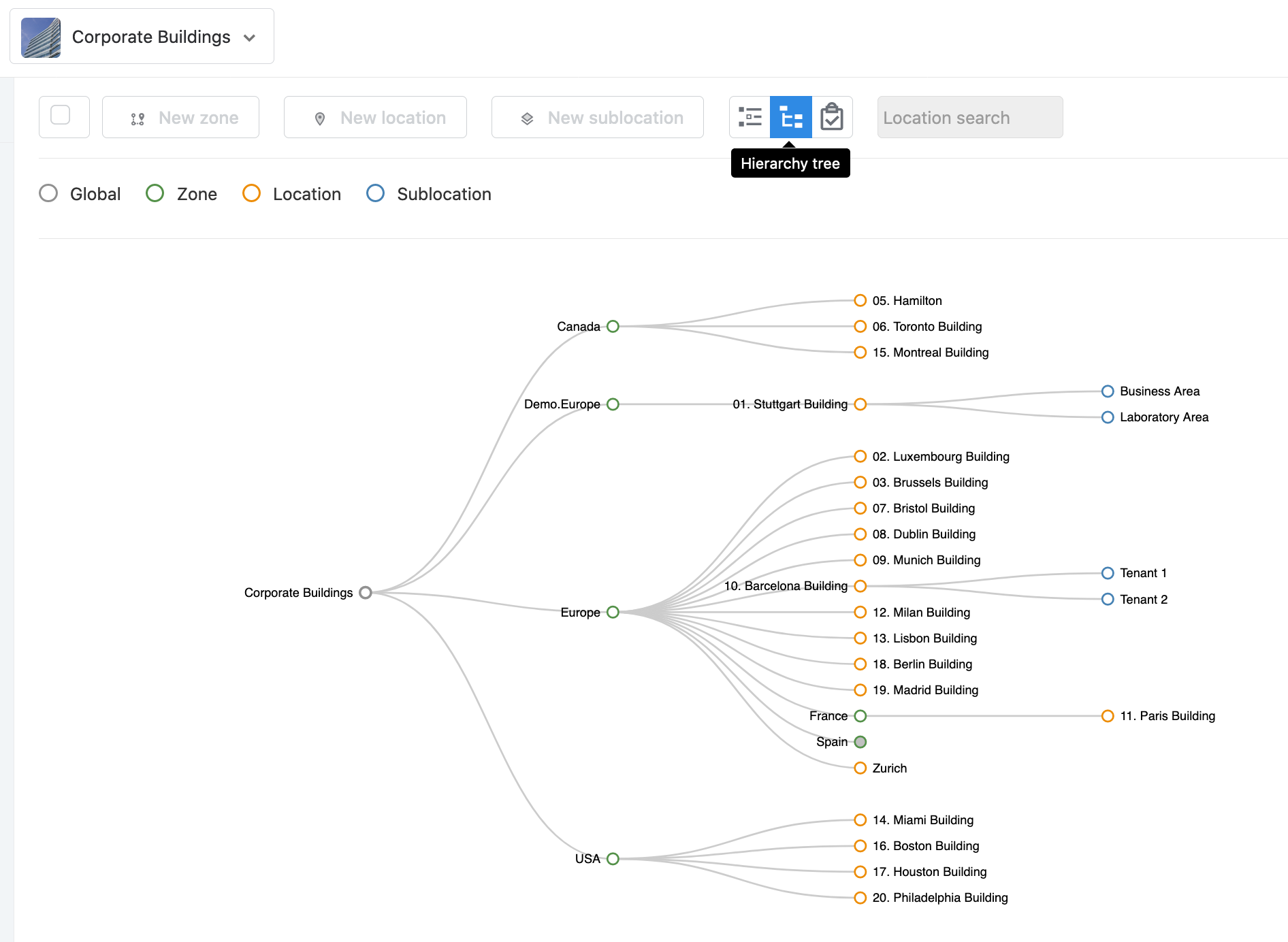

Visualización de la jerarquía de localizaciones
Podremos visualizar todo el proyecto des de cualquier punto del árbol que deseemos. De este modo, podremos situarnos en cualquier localización de forma rápida a partir del navegador que se encuentra en la parte superior de la pantalla inicial. Para aprender más sobre herramientas de filtraje cuando se navega por la plataforma, haz click aquí.
Ejemplos de diferentes jerarquías de localizaciones
En esta sección, se muestran tres ejemplos de jerarquía de localizaciones:
- Comercializadoras u otras empresas trabajando en varios países o zonas geográficas
- Empresas con estrategias de facturación dividida, del arrendatario (tenant-billing)
- Empresas con varias líneas de negocio o tipologías de edificio
Ejemplo 1 - Comercializadoras u otras empresas trabajando en varios países o zonas geográficas

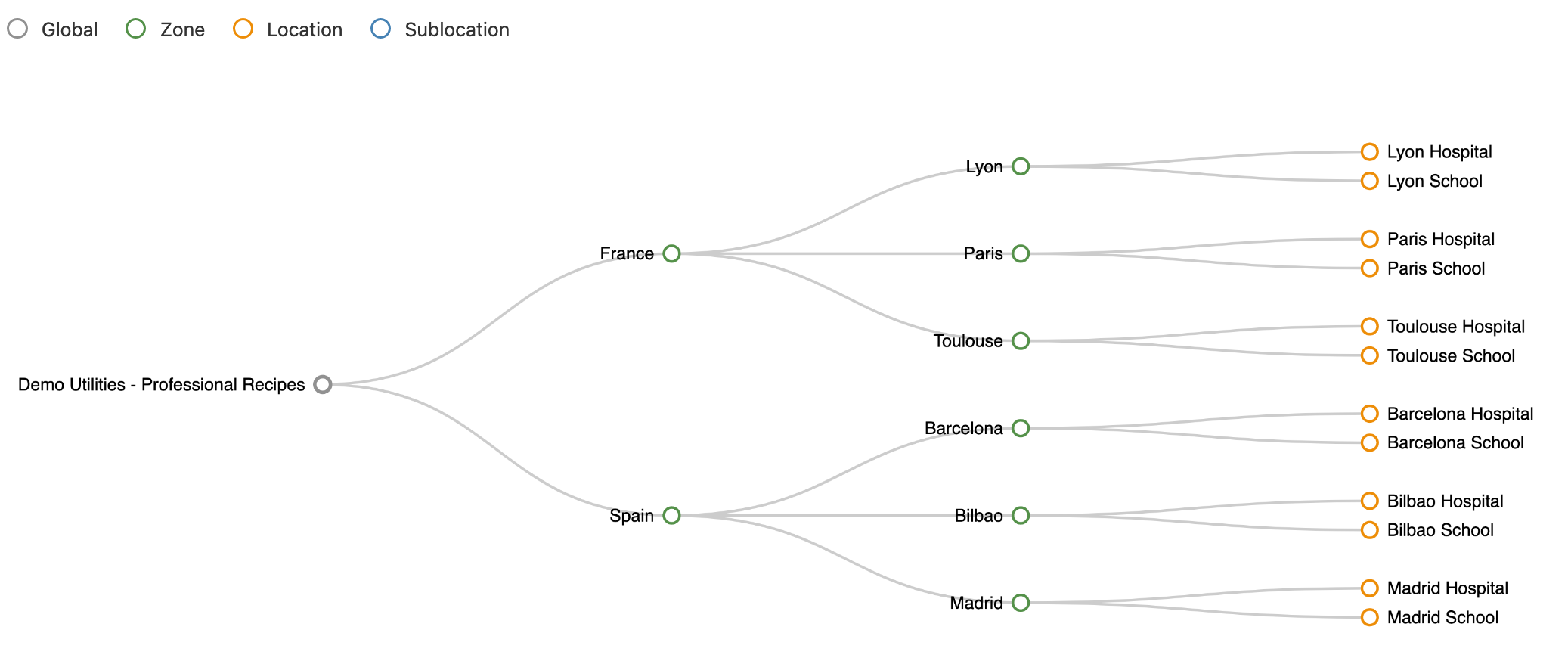

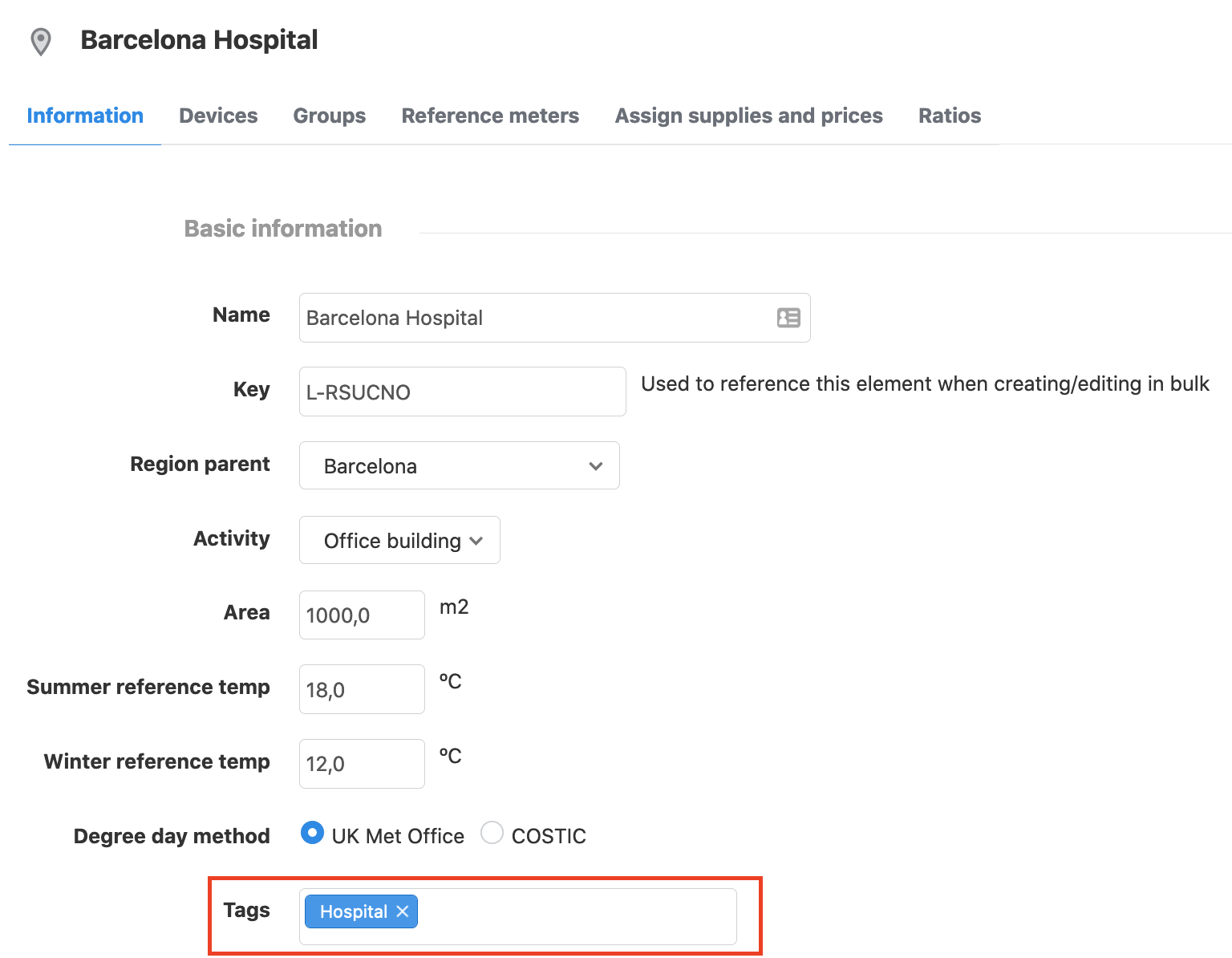

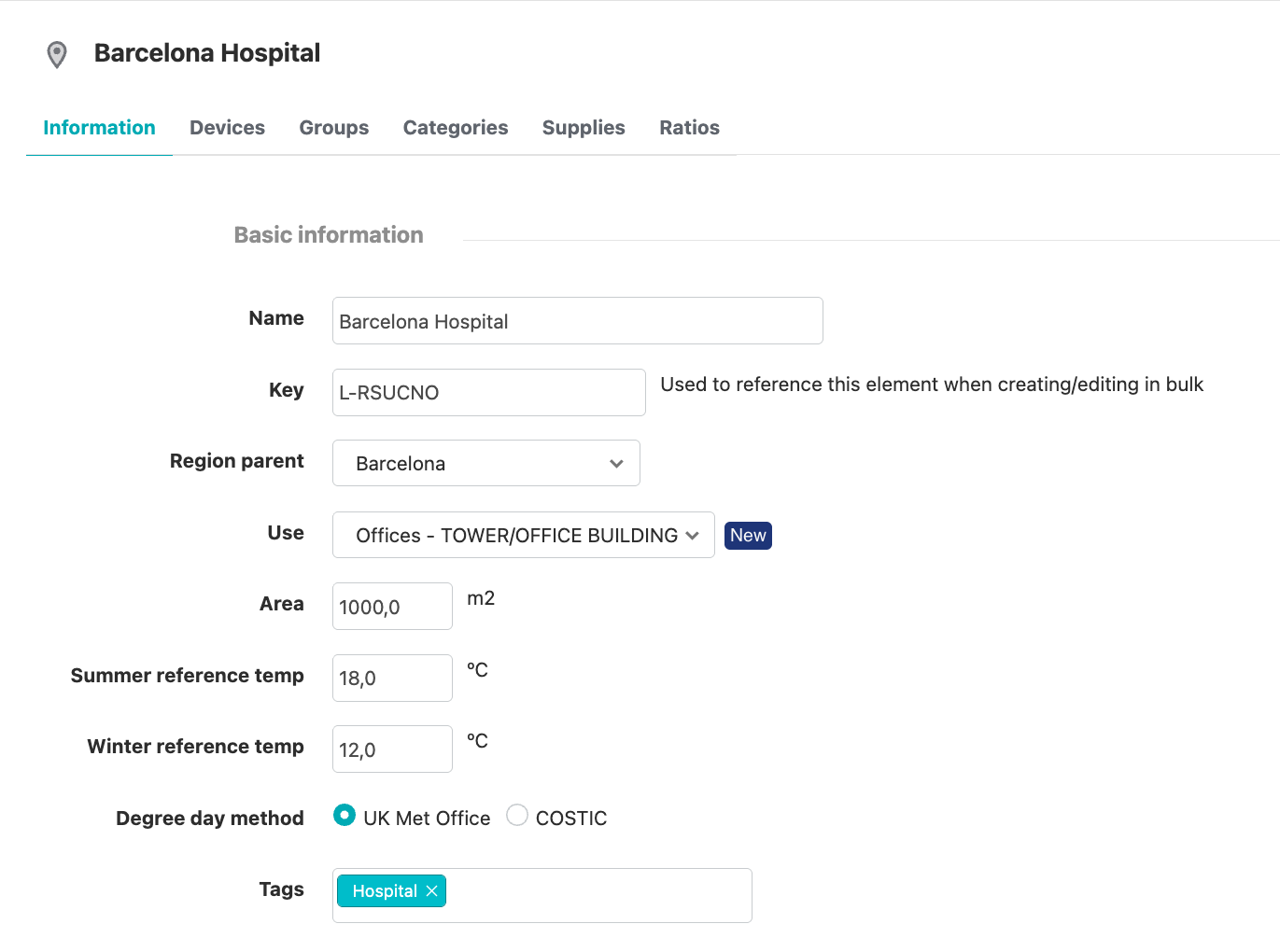

En este ejemplo, el primer nivel de jerarquía corresponde a cada país y el segundo nivel de jerarquía corresponde a ciudades, siendo ambas zonas (en verde). El siguiente nivel de la jerarquía son las localizaciones y representan un edificio en esa ciudad específica (en amarillo). En el ejemplo hay dos tipos de edificios, escuelas y hospitales, que han sido etiquetados como tales en cada configuración de localización:
Esta distribución permite la comparación de los edificios de la misma región tanto en los informes como en los cuadros de mando. Además, permite crear un informe para cada localización específica de forma automática.

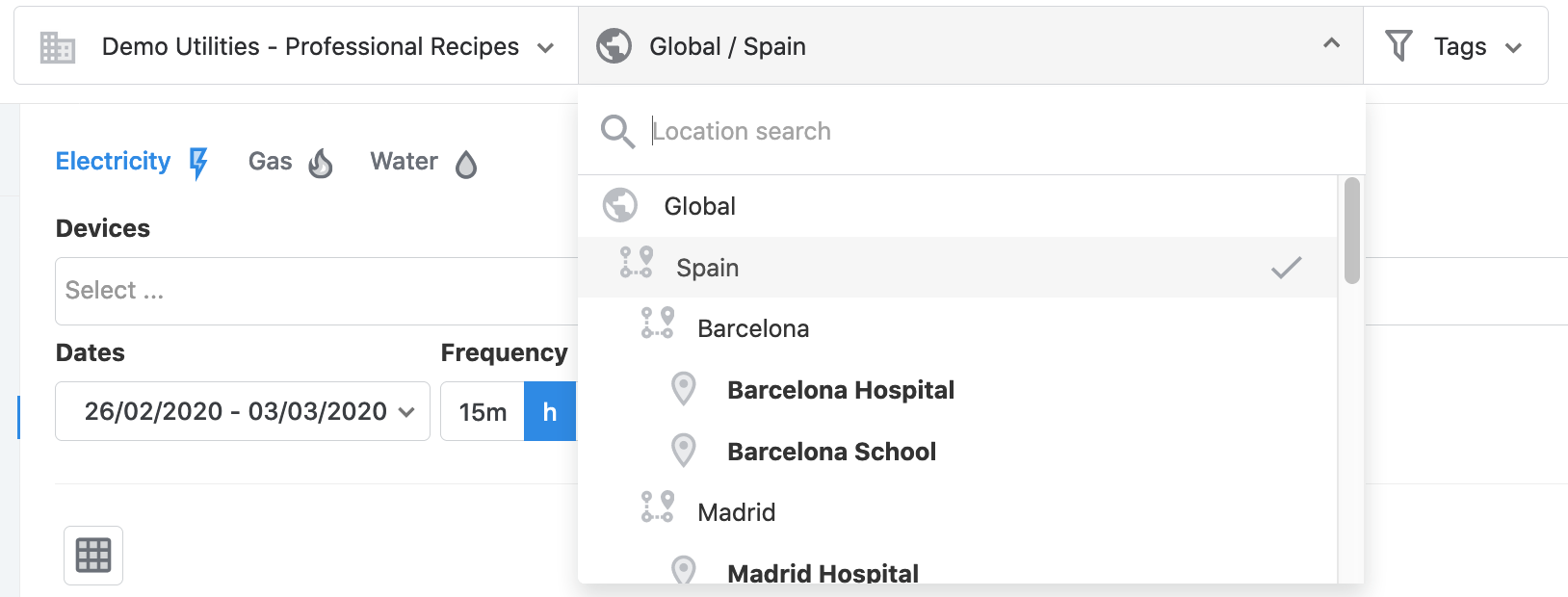

Seleccionando el nivel de país en la jerarquía, se limita el análisis a aquellos dispositivos que se encuentran dentro de las zonas y localizaciones bajo ese país:

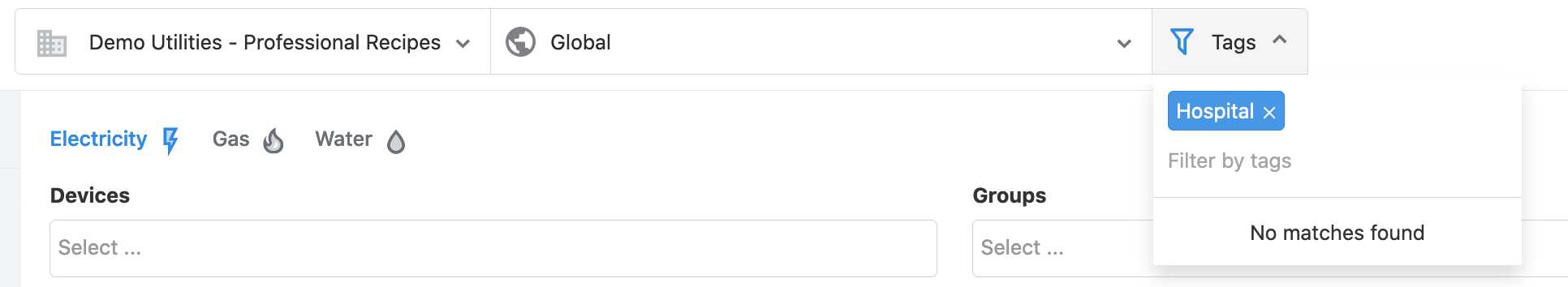

Las etiquetas también permiten filtrar los dispositivos en las pantallas de análisis por tipo de edificio:
Además, podemos utilizar la jerarquía y las etiquetas en el análisis de múltiples dispositivos en Análisis Avanzado, agregando los consumos de todas las ubicaciones bajo un nivel de jerarquía, o agregar sólo el consumo de aquellas ubicaciones con una etiqueta determinada.
Ejemplo 2 - Empresas con estrategias de facturación dividida, del arrendatario (tenant-billing)

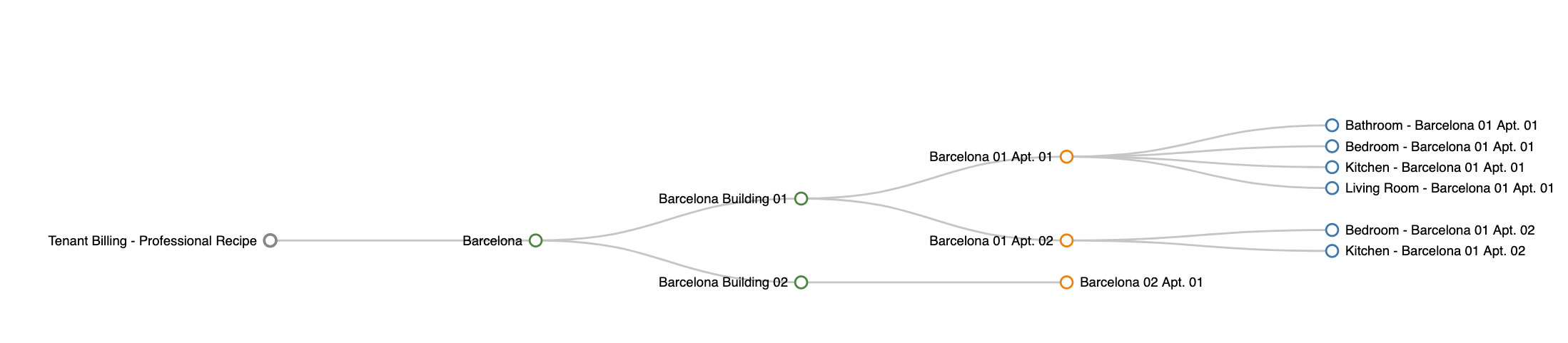

Para facturación dividida dentro de un mismo edificio, la propuesta para jerarquía de localizaciones sería utilizar como primer nivel de la jerarquía las ciudades (si la empresa trabaja en múltiples ciudades); como segundo nivel de jerarquía edificios, ambos siendo zonas.
El próximo nivel de la jerarquía serían las localizaciones que, en este caso, representan un apartamento dentro de un edificio en particular. En caso que haya partes del apartamento (como habitaciones), que sean de interés, se podrían representar como sub-localizaciones, que se convertirían en los últimos elementos de la jerarquía.
De esta forma, el consumo de cada área dentro del apartamento podría ser analizado y los edificios podrían ser agregados geográficamente.
Ejemplo 3 - Empresas con varias líneas de negocio o tipologías de edificio

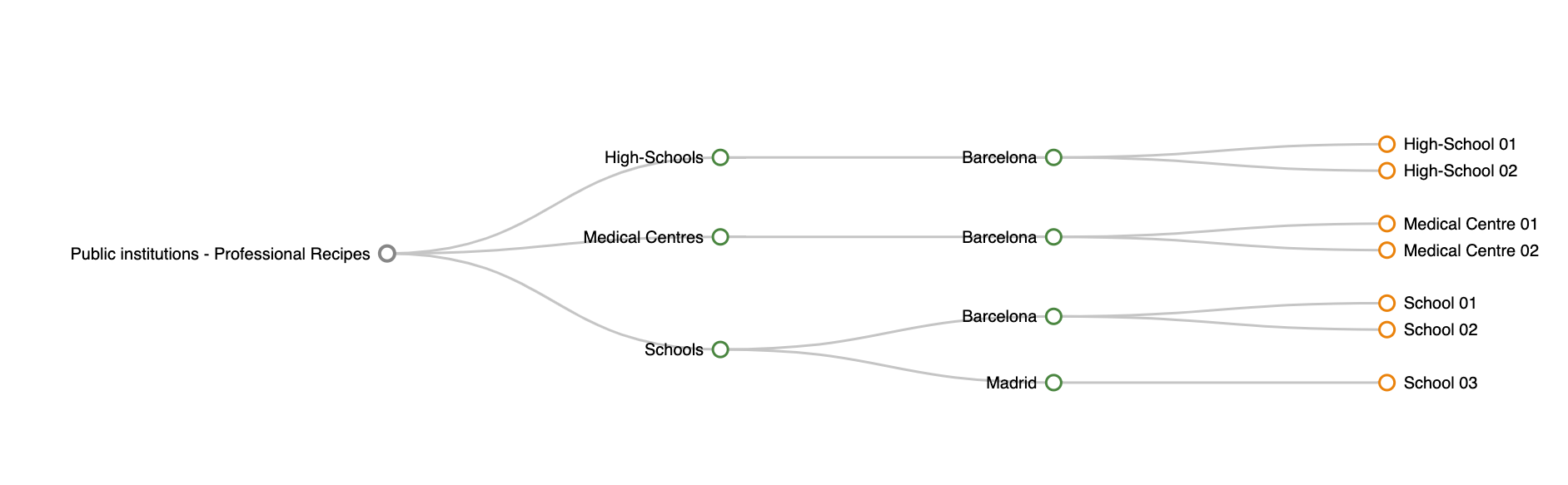

En este caso, sería interesante analizar cada línea de negocio o tipología de edificio. Si fuera necesario, también se podría establecer una diferenciación entre ciudades o zonas geográficas. Traduciendo estas afirmaciones a la jerarquía de localizaciones, se tendría que organizar de la siguiente forma:
A través de esta organización, los edificios se podrían agregar fácilmente por zona y tipo de edificio, lo cual facilitaría la identificación de consumos fuera de la normalidad.
Además, el uso de etiquetas podría ayudar aún más a personalizar los análisis.
