Configurar una localización de cero

Seguir

En este artículo, explicaremos cómo configurar zonas, localizaciones y sublocalizaciones, en la plataforma para que puedas organizar tu portfolio.

Contenido de este artículo:

Requisitos

Para poder acceder al menú de configuración, necesitarás derechos de administrador para tu usuario de la Plataforma de gestión enegética. Necesitarás una licencia profesional de la Plataforma de gestión energética para poder configurar más de una ubicación.



Configuración

Para acceder a las configuraciones de Zonas, Localizaciones y Sub-localizaciones, accede al menú "Configuración" de la Plataforma de gestión energética haciendo clic en el icono del engranaje en la esquina superior derecha de la pantalla, y luego haga clic en "Localizaciones" en el menú del lado izquierdo.



En tu cuenta Professional, puedes crear 3 tipos de elementos diferentes: zona, localización y sublocalización.  Para más información haz clic en el siguiente enlace. Por defecto, sólo se crea la raíz de la cuenta (Corporate Buildings en la captura de pantalla).

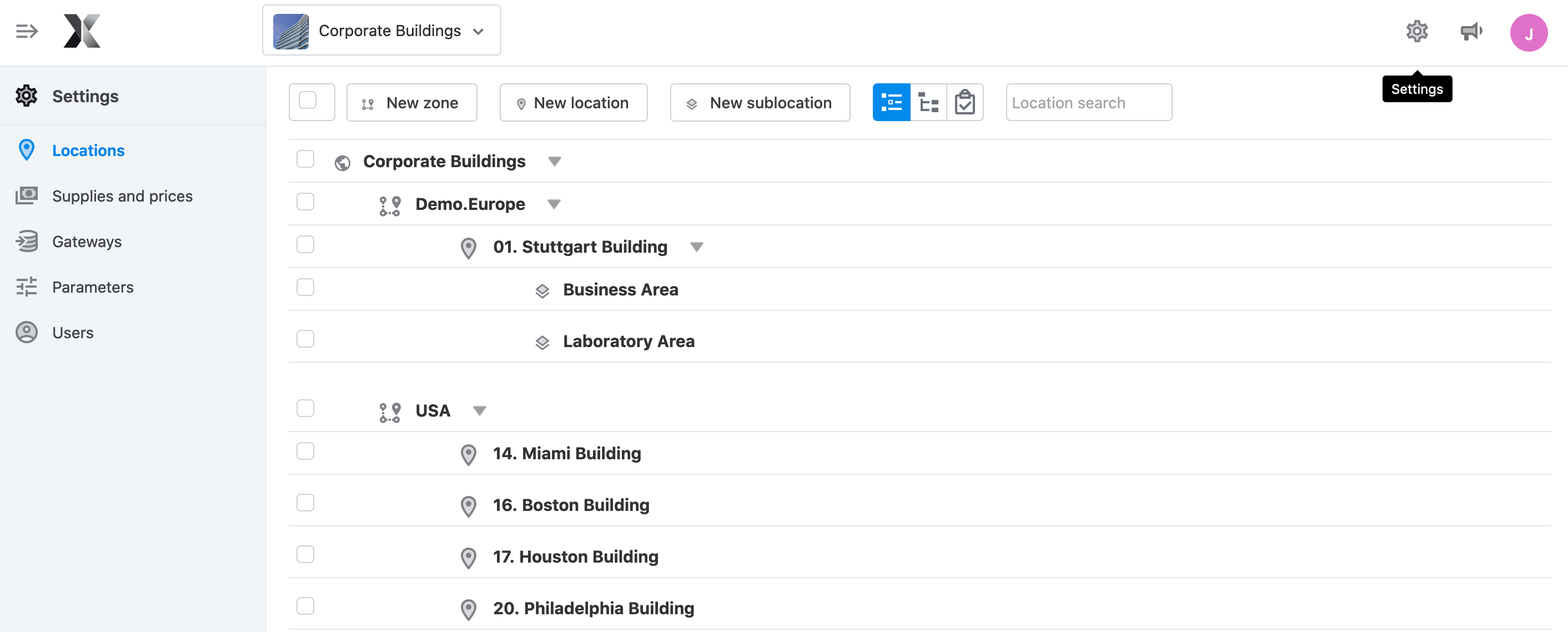

En esta captura de pantalla se pueden observar los 3 diferentes niveles de jerarquía, las zonas (Demo.Europe y USA), las localizaciones (01. Stuttgart Building, 14. Miami Building...) y 2 sublocalizaciones para el edificio Stuttgart (Business Area y Laboratory Area).

Este es un ejemplo del uso de zonas para organizar diferentes regiones por separado. Las localizaciones representan los diferentes edificios de nuestro portfolio y las sublocalizaciones representan las áreas dentro de una localización.

Una localización es la unidad lógica de la Plataforma de gestión energética. Dependiendo del proyecto que realices, una localización puede ser una oficina, un edificio, una fábrica, un aeropuerto...

Recomendamos dedicar tiempo a diseñar la jerarquía de las localizaciones antes de empezar a crear todos los elementos.

Ejemplo: Si estamos usando la Plataforma de gestión energética en un restaurante, podemos sincronizar una pasarela real con muchos contadores eléctricos y una estación meteorológica de Internet. Entonces tendremos que configurar la localización real llamada, por ejemplo, el nombre del restaurante.

Configurar una zona

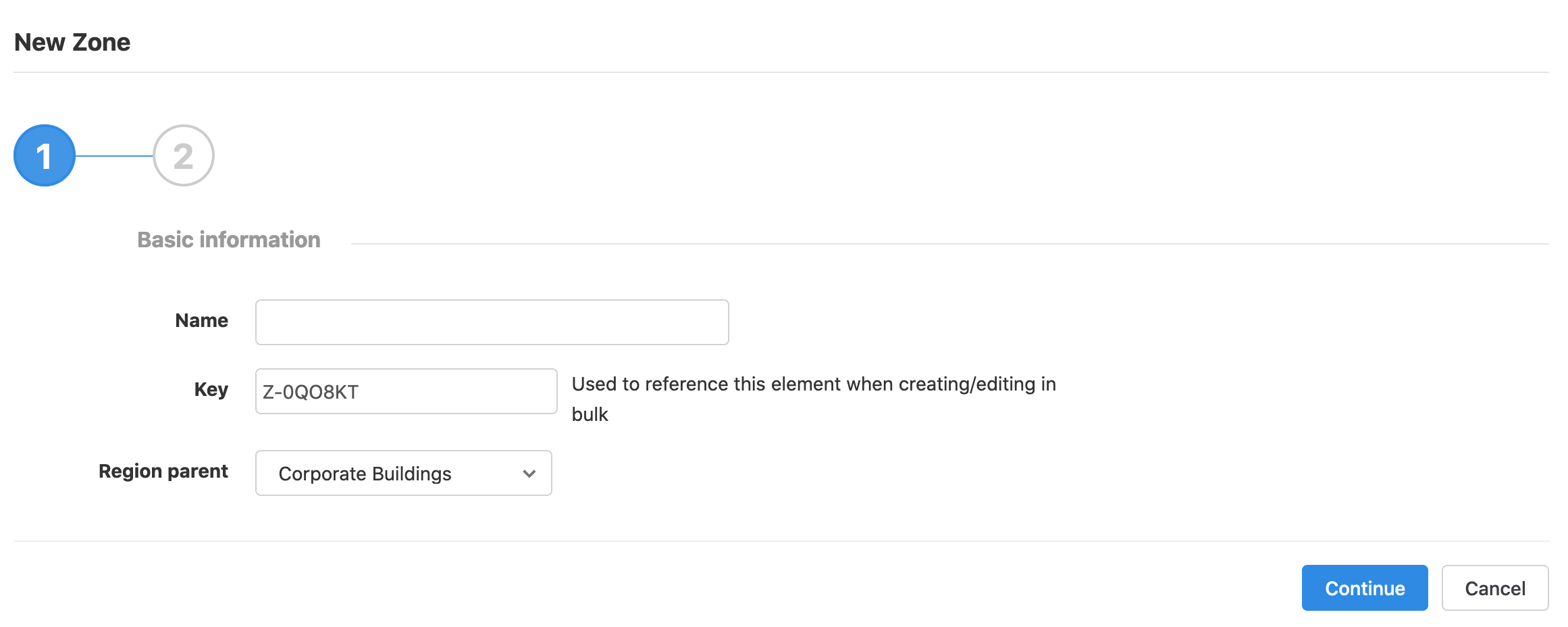

Para configurar una nueva zona, haz clic en el botón "Nueva zona" dentro de la pantalla Localizaciones. Aparecerá el siguiente menú, donde podrás configurar los detalles de la zona:



  • Nombre*: el nombre de tu zona.
  • Clave*: un identificador para tu zona, que puede utilizarse para la configuración en masa de tu cuenta. Puedes cambiar este identificador o dejar el identificador por defecto al crear la zona.
  • Región padre*: el padre de la localización en la jerarquía. Puede ser la raíz de la cuenta (configuración por defecto) u otra zona.

Los campos marcados con * son obligatorios.

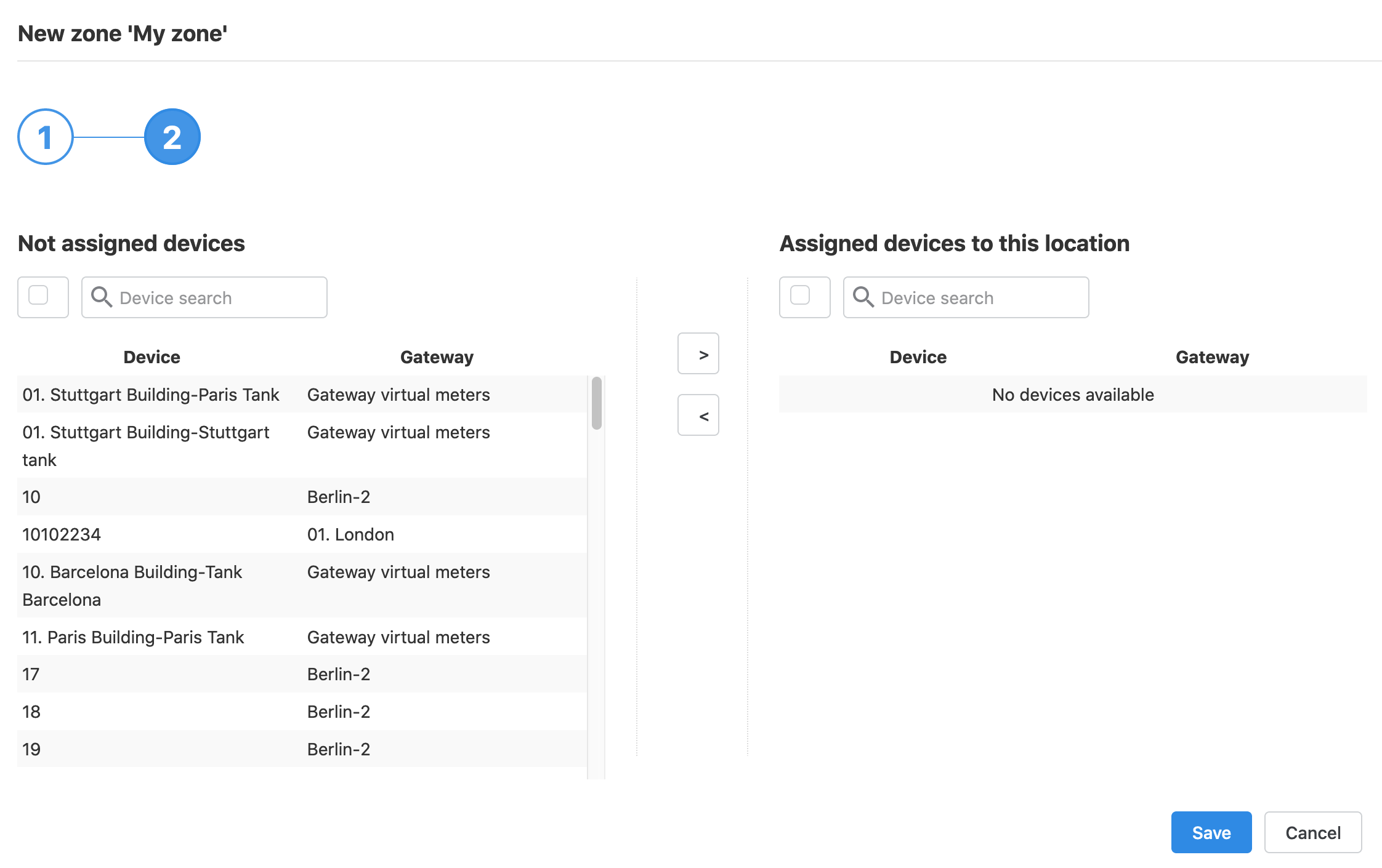

Una vez introducidos todos los datos, se puede pulsar continuar para terminar la configuración de la zona asignándole dispositivos:


En la parte izquierda de esta pantalla se pueden elegir cuáles de la lista de dispositivos no asignados se quieren asignar a la zona. Selecciona los dispositivos que desees asignar y pulsa el botón de la flecha derecha en el centro para asignarlos y luego guardar para terminar de crear la zona.



Configurar una localización

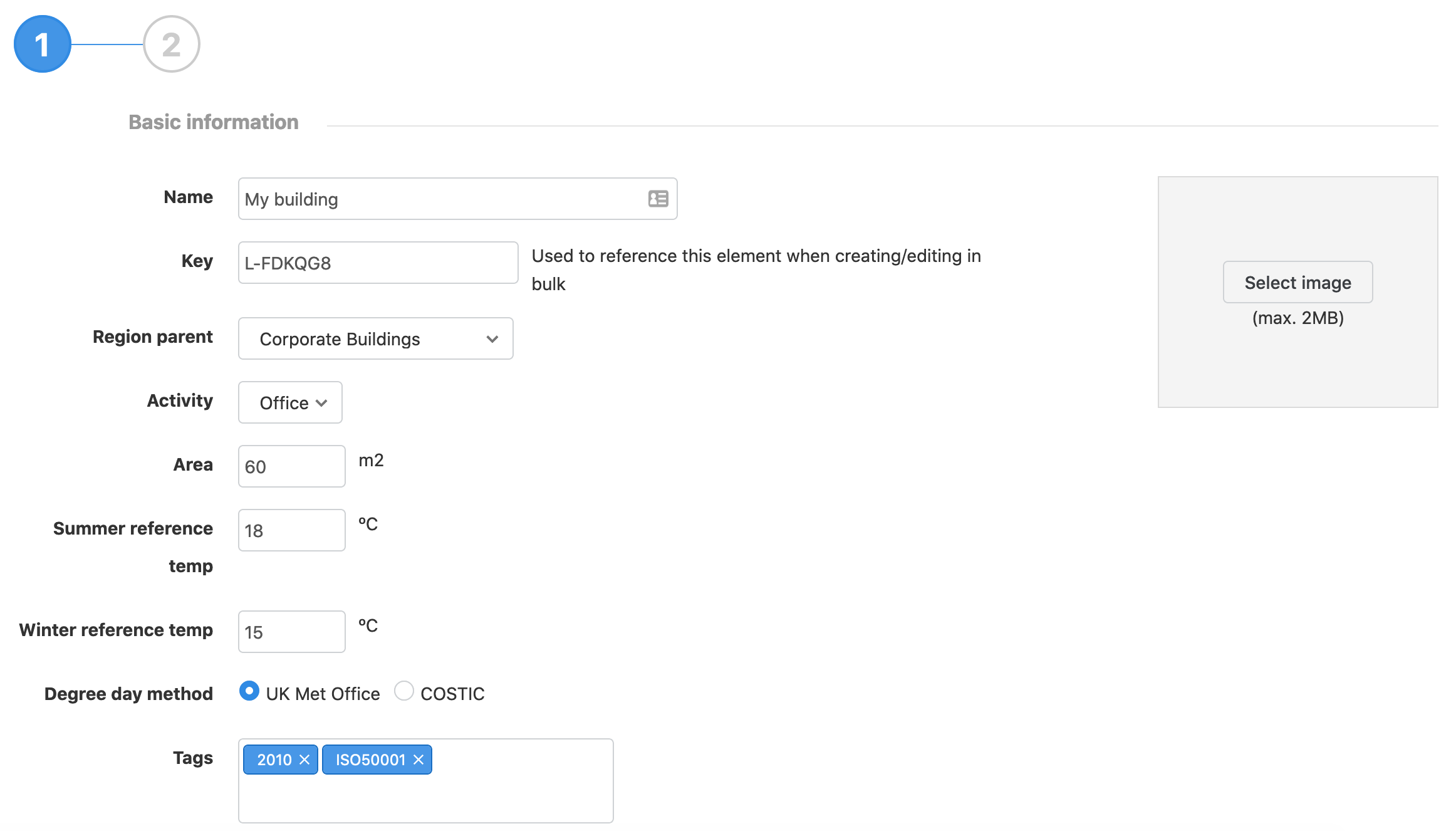

Para configurar una nueva localización, haz clic en el botón "Nueva localización" dentro de la pantalla Localizaciones. Aparecerá el siguiente menú, donde podrás configurar los detalles de la localización:




  • Nombre*: el nombre de tu localización.
  • Clave*: un identificador para tu localización, que puede ser utilizado para la configuración en masa de tu cuenta. Puedes cambiar esta clave o dejar la proposición por defecto al crear la localización.
  • Región padre*: el padre de la localización en la jerarquía. Puede ser la raíz de la cuenta (configuración por defecto) o una zona.
  • Actividad*: un menú desplegable en el que se puede seleccionar la actividad de la localización, por ejemplo, centro comercial, fábrica, hospital, hotel, restaurante...
  • Área*: el área total de tu localización, en metros cuadrados (m2). Se utilizará en el ratio de superficie en la sección "Análisis" o para calcular mejor los consumos estimados en la sección Detect. Si no se conoce la superficie al crear la localización, es mejor dejarla en 1 m2.
  • Temperatura de referencia de verano: la temperatura base (en ºC) utilizada para calcular automáticamente los grados-día de refrigeración de la localización, en base a los datos de temperatura.
  • Temperatura de referencia de invierno: la temperatura base (en ºC) utilizada para calcular automáticamente los grados-día de calefacción de la localización basándose en los datos de la temperatura.
  • Método de grados-día: el método que la Plataforma de gestión energética utilizará para calcular los grados-día. Para más información sobre los grados-día en la plataforma, haz click aquí.
  • Etiquetas: aquí se pueden añadir etiquetas a la localización, que pueden ayudar a navegar por la jerarquía de localizaciones, en la sección de Análisis, entre otros usos. Puedes encontrar más información sobre las etiquetas aquí.
  • Seleccionar imagen: se puede añadir una imagen de la localización.

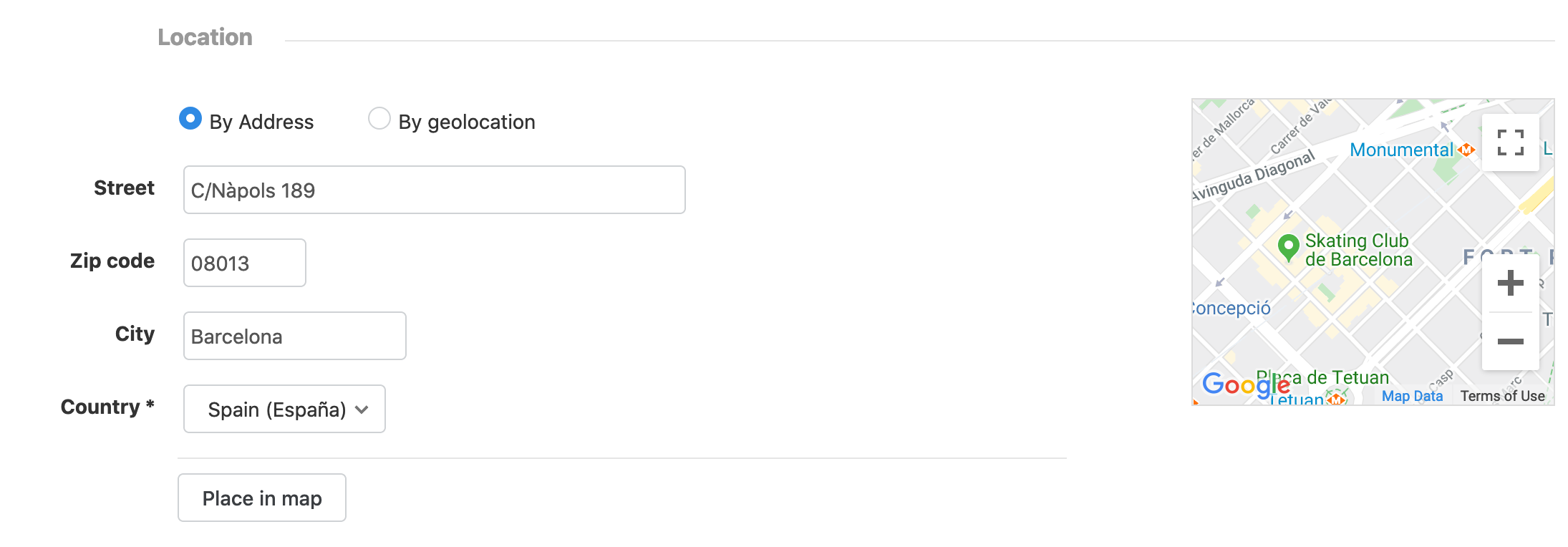

  • Localización por dirección o por geolocalización*: se puede especificar la dirección o las coordenadas de latitud y longitud. Una vez configuradas, haz clic en el botón para verla en el mapa.

Los campos marcados con * son obligatorios.

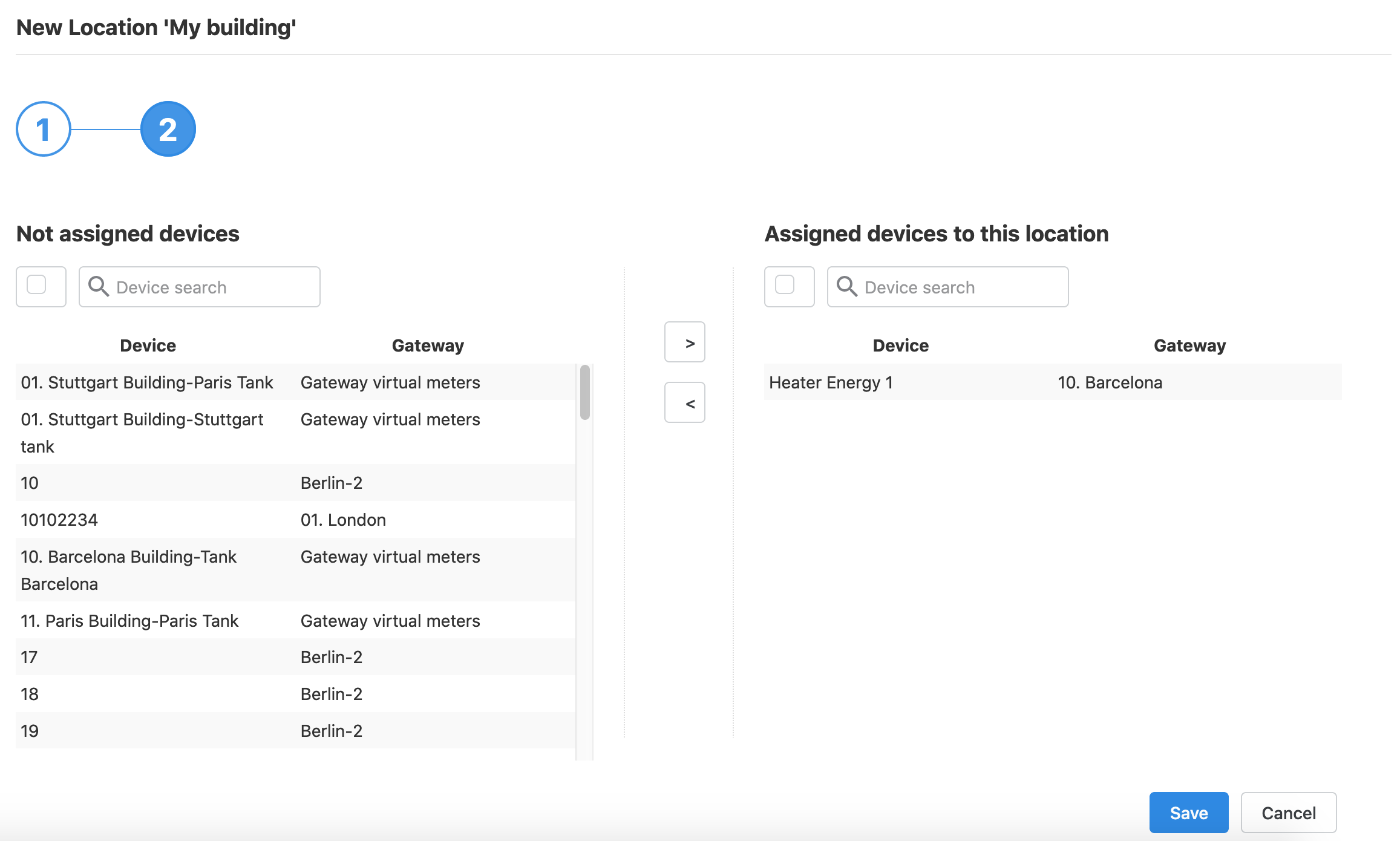

Una vez introducidos todos los datos, haz clic en continuar para finalizar la configuración de la localización asignando dispositivos a la misma:


En la parte izquierda de esta pantalla se pueden elegir cuáles de la lista de dispositivos no asignados se quieren asignar a la localización. Selecciona los dispositivos que desees asignar y pulsa el botón de la flecha derecha en el centro para asignarlos y luego guardar para terminar de crear la localización.



Configurar una sublocalización

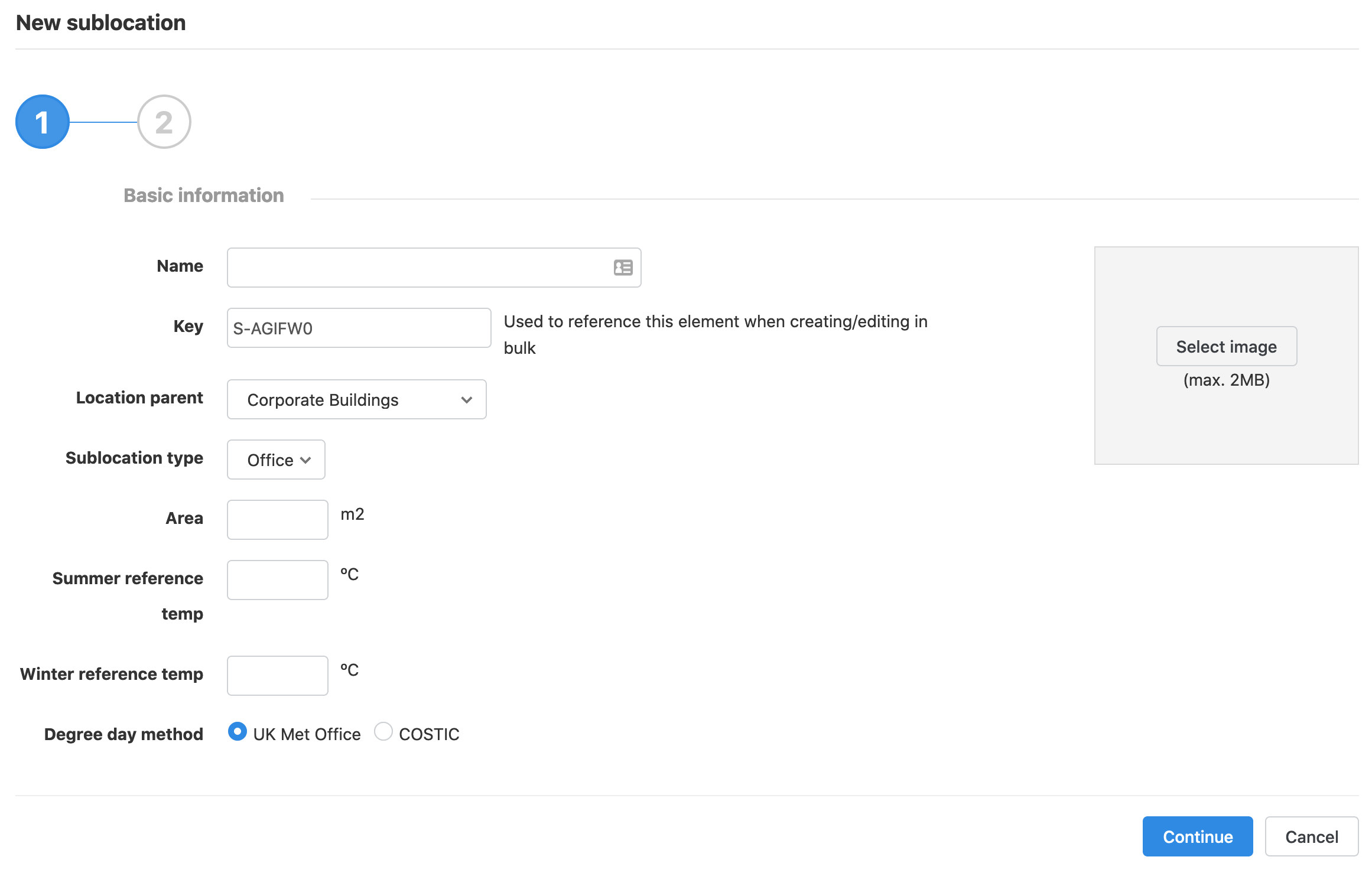

Para configurar una nueva sublocalización, haz clic en el botón "Nueva sublocalización" dentro de la pantalla de Localizaciones. Aparecerá el siguiente menú, donde podrás configurar los detalles de la sublocalización:


  • Nombre*: el nombre de la sublocalización.
  • Clave*: un identificador para la sublocalización, que puede ser utilizado para la configuración en masa de la cuenta. Se puede cambiar esta clave o dejar la proposición por defecto al crear la sublocalización.
  • Región padre*: el padre de la sublocalización en la jerarquía. Puede ser una localización u otra sublocalización.
  • Tipo de sublocalización*: un menú desplegable en el que se puede seleccionar la actividad de la sublocalización, por ejemplo, Oficina, Planta, Apartamento, Departamento...
  • Área*: el área total de la sublocalización, en metros cuadrados (m2). Se utilizará en el ratio de superficie en la sección de "Análisis" o para calcular mejor los consumos estimados en la sección Detect. Si no se conoce la superficie al crear la sublocalización, es mejor dejarla en 1 m2.
  • Temperatura de referencia de verano: la temperatura base (en ºC) utilizada para calcular automáticamente los grados-día de refrigeración de la sublocalización, en base a los datos de temperatura.
  • Temperatura de referencia de invierno: la temperatura base (en ºC) utilizada para calcular automáticamente los grados-día de calefacción de la sublocalización, basándose en los datos de la temperatura.
  • Método de grados-día: el método que la Plataforma de gestión energética utilizará para calcular los grados-día. Para más información sobre los grados-día en la plataforma, haz clic aquí.
  • Seleccionar imagen: se puede añadir una imagen de la localización.

Los campos marcados con * son obligatorios.

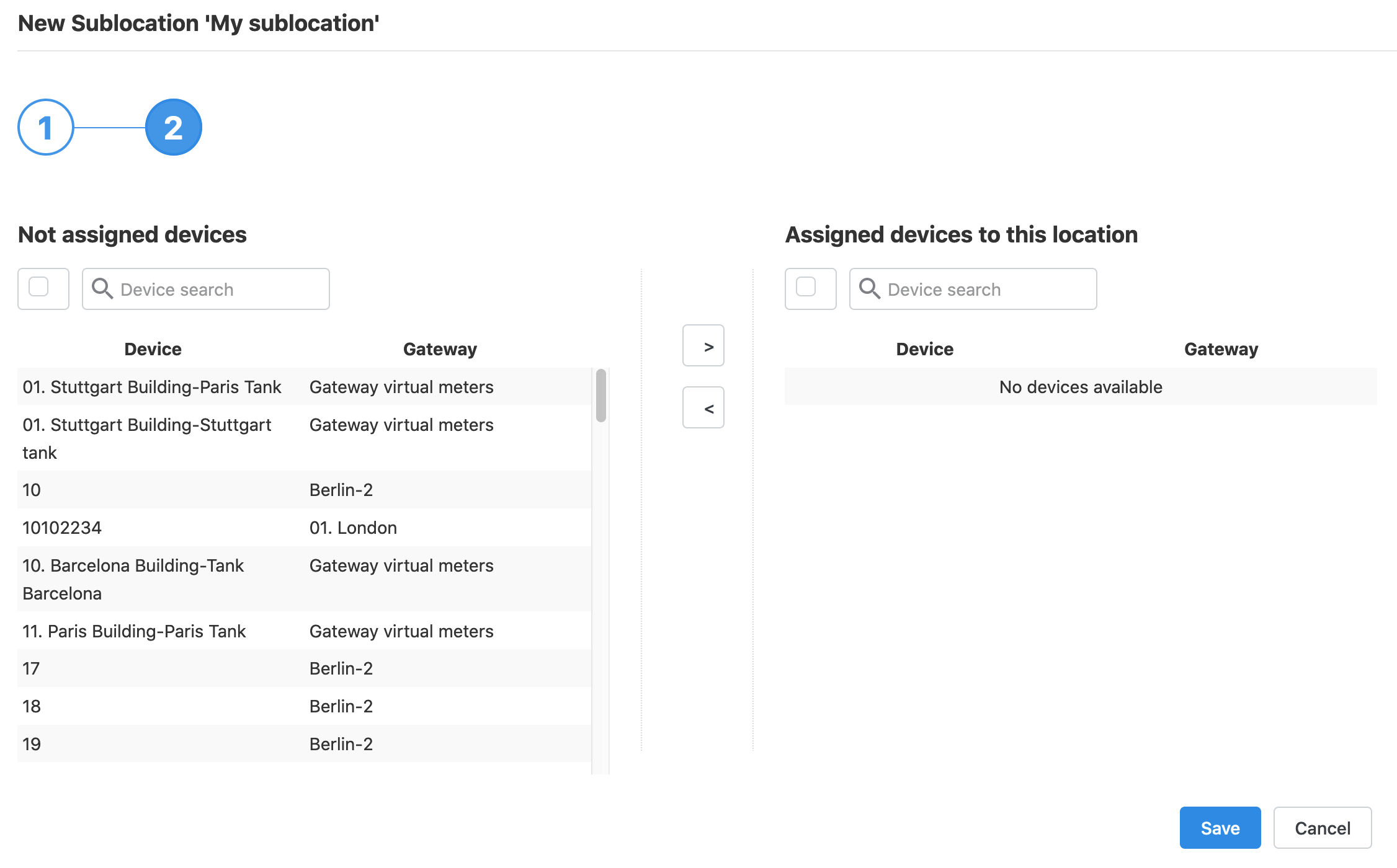

Una vez introducidos todos los datos, haz clic en continuar para finalizar la configuración de la sublocalización asignando dispositivos a la misma:




En la parte izquierda de esta pantalla se puede seleccionar los dispositivos no asignados que deben asignarse a la sublocalización de la lista. Selecciona los dispositivos que quieras asignar y pulsa el botón de la flecha derecha en el centro para asignarlos y luego  guardar para terminar de crear la sublocalización.

Edición

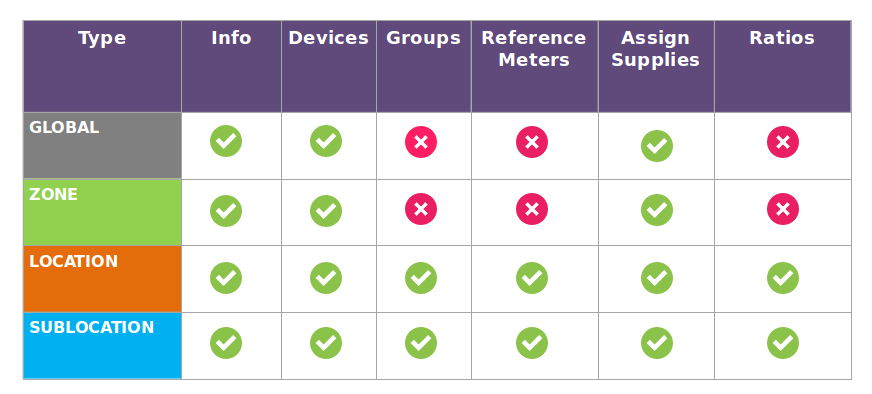

En el menú "Lista de localizaciones", se puede hacer clic en cada nombre del árbol de jerarquía y editar toda la configuración básica del elemento. Dependiendo del elemento, algunos de ellos no estarán disponibles:

  • Información: información básica como el nombre, la superficie, las temperaturas de invierno y verano, la dirección, las etiquetas, etc.
  • Dispositivos: asignar dispositivos a ese elemento. Un dispositivo sólo puede ser asignado a un elemento (raíz, zona, localización o sublocalización).
  • Grupos: crear grupos utilizando dispositivos individuales asignados a la localización o por jerarquía.
  • Medidores de referencia: configurar los dispositivos de referencia a utilizar en los Informes o en los Dashboards.
  • Asignar suministros y precios: asignar un suministro a un dispositivo para visualizar su coste. Un dispositivo sólo puede ser asignado a un suministro.
  • Ratios: configurar y crear ratios para normalizar su consumo.




Inventario

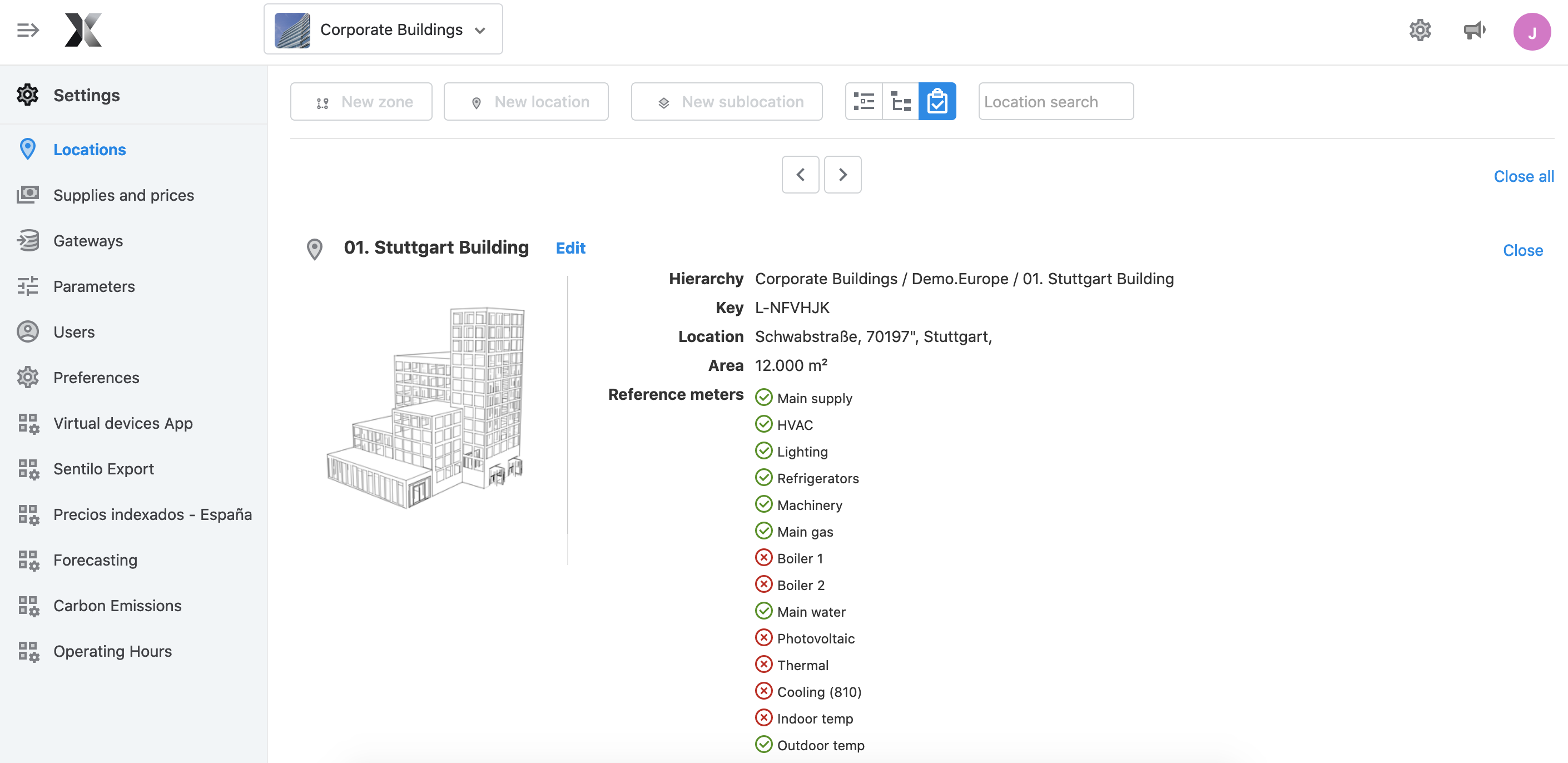

Para comprobar que se ha configurado toda la información básica de todas las cuentas y que no se ha perdido nada, la Plataforma de gestión energética proporciona una tercera vista en el menú de Localización llamada "inventario". Aquí se puede comprobar rápidamente todos los medidores de referencia, la superficie, el camino, etc.
