En este artículo vamos a aprender como configurar medidores de Referencia en la plataforma de gestión energética.
Contenido de este artículo:
- Introducción
- Fuentes energéticas y dispositivos de referencia disponibles
- Requerimientos
- Configuración
- Uso: Para que se utilizan?
- Trucos
Introducción
Los medidores de referencia de una localización sirven para indicar al software el tipo de dispositivo que hemos asignado a dicha localización entre todos los asignados. Por ejemplo, para el caso de electricidad pueden ser: general, climatización, iluminación...
Permiten agregar, siguiendo la jerarquía y los tags, los consumos que te permiten analizar tu porfolio.
La configuración de los dispositivos de referencia es muy importante para facilitar el trabajo de análisis de tu instalación. Así como poder usar widgets, informes...
Fuentes energéticas y dispositivos de referencia disponibles
- Electricidad
- Gas
- Agua
- Diésel
- Electricidad producida
- Energía térmica (calor)
- Energía térmica (frío)
- Volumen de aire comprimido
- Temperatura
- Radiación solar
- Humedad
- Energía de gas natural licuado (GNL)
- Biomasa
Para cada fuente energética puedes crear una o mas medidores de referencia.

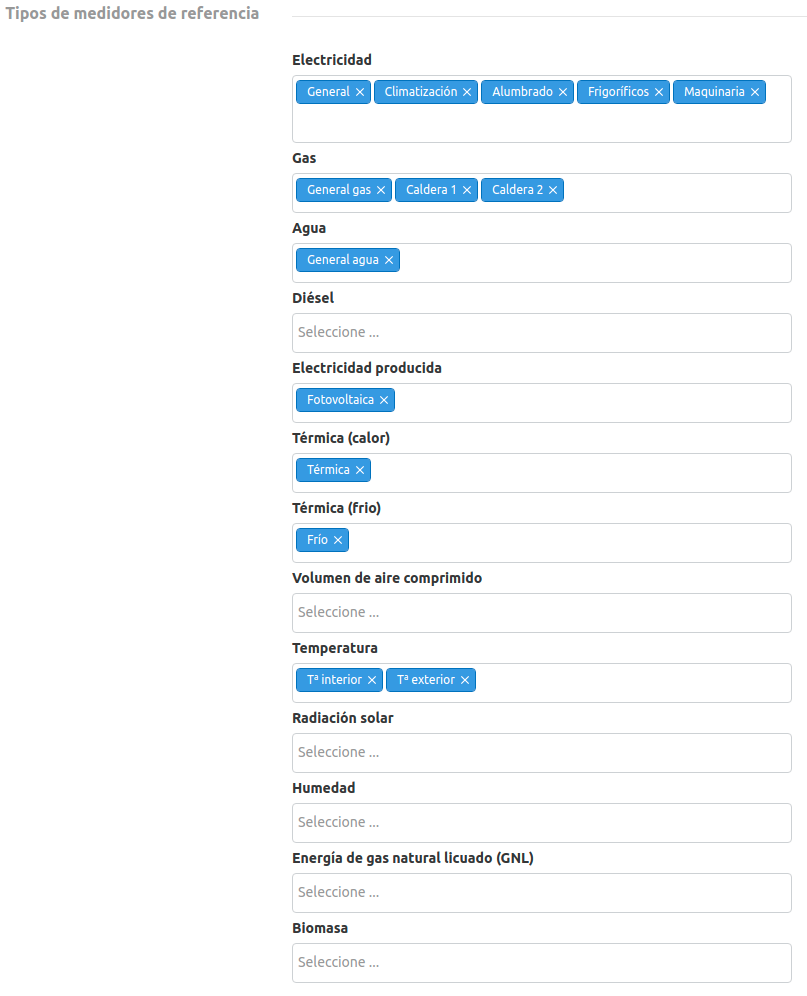

Por defecto no salen todos los medidores de referencia disponibles. Puedes encontrar la lista completa en Configuración-> Preferencias.
Nota: Para Medidores de Referencia de Almacenamiento (Electricidad) tenemos estos dos tipos:
- Carga de energía almacenada: energía que se inserta en las baterías - parámetro 402
- Descarga de energía almacenada: energía procedente de las baterías - parámetro 452
Si hay alguno que necesita disponer y no aparece en la lista, contacte con el departamento técnico de DEXMA.
Requerimientos
- Tener configurada una localización o sublocalización.
- Haber asignado los dispositivos a su correspondiente localización.
- Tener datos disponibles de alguna de las fuentes energéticas disponibles en los dispositivos asignados a dicha localización.
Configuración
En primer lugar, asegúrate que has habilitado los dispositivos de referencia que necesitas en Configuración -> Preferencias.

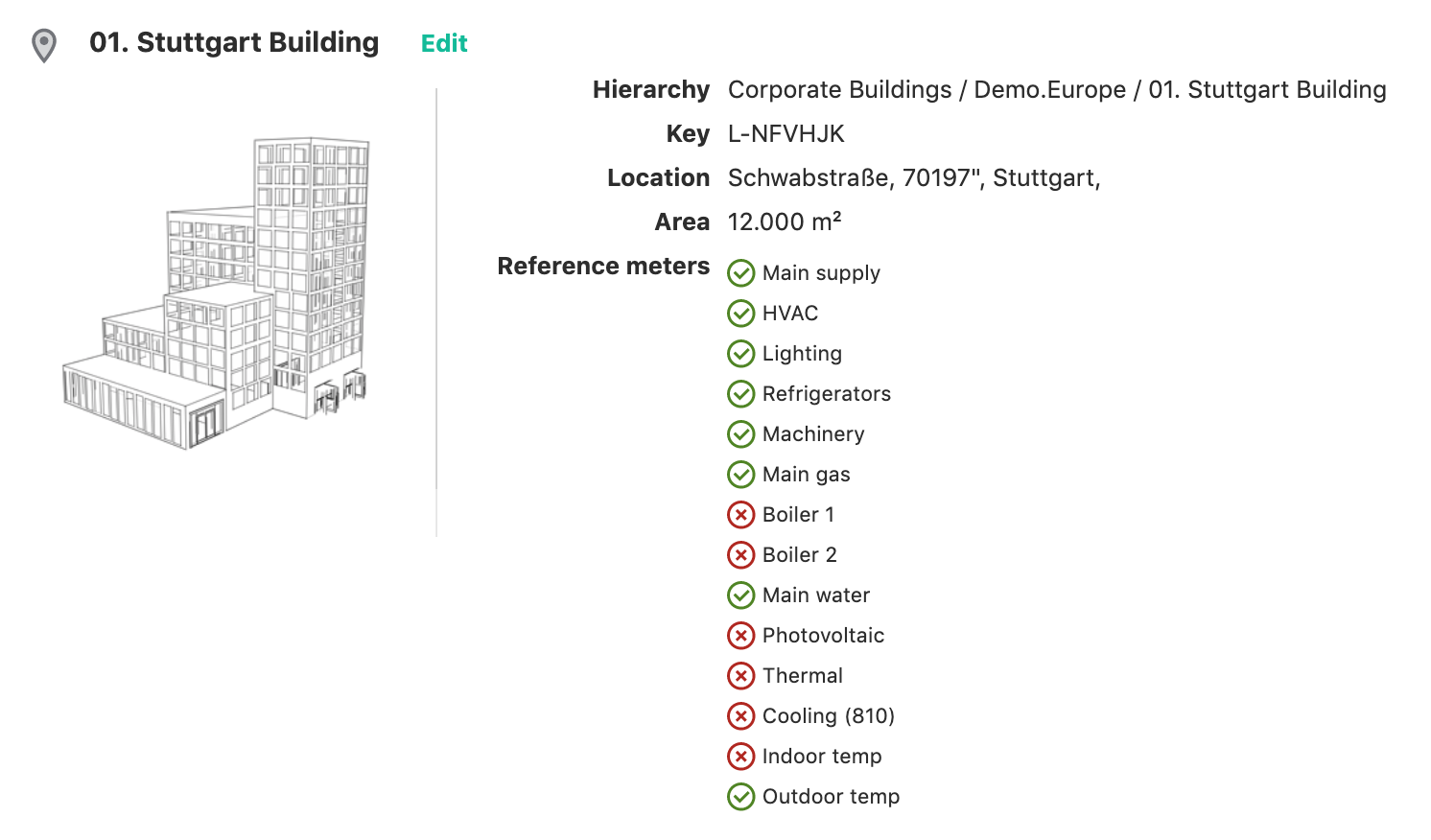

Cuando configuras una localización, una vez asignados debidamente todos los dispositivos a esta, puedes indicar la función de dicho dispositivo. Por este motivo tendrás que asignar los dispositivos de referencia.
Para configurar los dispositivos de referencia hay que seguir los siguientes pasos:

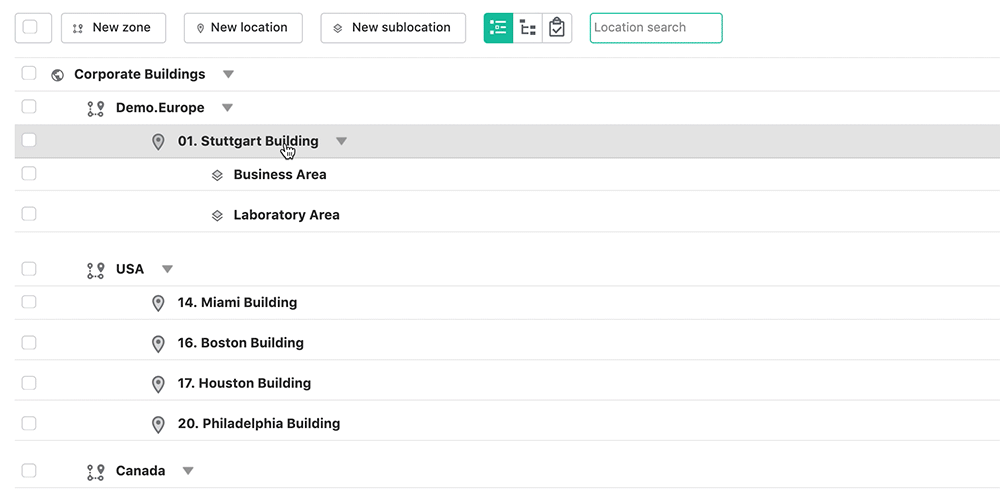

- Ir a configuración -> Localizaciones y dentro de cada localización, ir a la pestaña de dispositivos de referencia.
- Ir a la fuente energética que quieras configurar para seleccionar el dispositivo de referencia. Podemos seleccionar dispositivos y grupos como medidores de referencia.
- Elegir el dispositivo o grupo que será el dispositivo de referencia. Mira los trucos de esta sección.
- Haz click en guardar.
Nota: Se pueden configurar dispositivos de referencia en localizaciones y sublocalizaciones.
Uso: ¿Para que sirven los dispositivos de referencia?
La importancia de tener bien configurados los dispositivos de referencia es que facilitan el trabajo de identificación de los dispositivos en el software.
Los medidores de referencia son esenciales para:
- Crear Dashboards y Widgets de Zona o Patrón.
- Para hacer Informes de simulación de factura.
- Hacer consultas de Análisis Avanzados.
- Grados día, calculados automáticamente en DEXMA.
Trucos

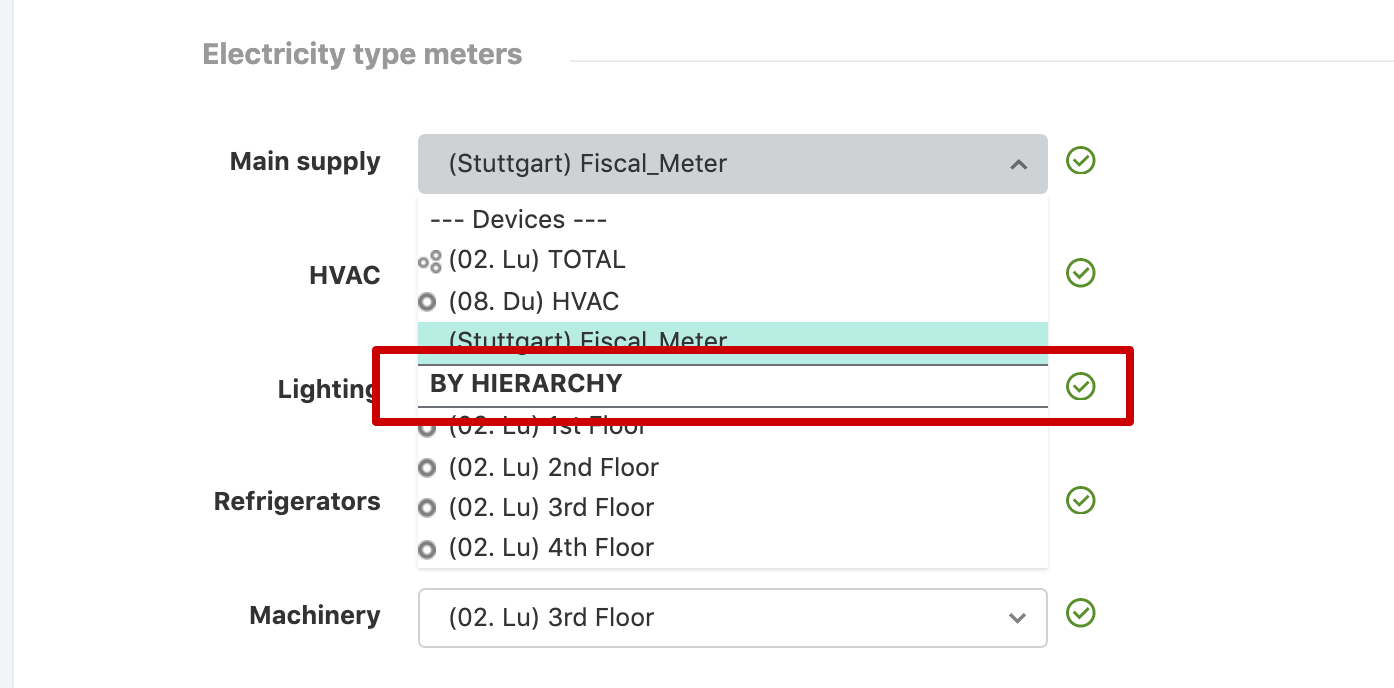

1. Asignar dispositivo de referencia por jerarquía
Puedes seleccionar como dispositivo de referencia un dispositivo o grupo asignado a una localización o una localización a la que tenga acceso por jerarquía, eso significa que esta asignado a una localización o zona situada a un nivel jerárquico superior.
Ejemplo: Imagina que quieres compartir un dispositivo de temperatura con múltiples localizaciones. Puedes asignarlo a la zona global y después configurar este dispositivo como Dispositivo de referencia de temperatura a todas las localizaciones situadas al nivel inferior de este. Esto es útil para calcular los grados día de diferentes localizaciones usando el mismo dispositivo de referencia.
