En este artículo vamos a aprender como crear y configurar un grupo y un grupo resto en la plataforma de gestión energética.
Contenido de este artículo:
- Introducción
- Requerimientos
- ¿Cómo configurar un grupo?
- Tipos de operaciones disponibles
- A tener en cuenta
- Uso: ¿Para qué se utilizan?
Introducción
La plataforma ofrece la posibilidad de crear grupos dentro de las localizaciones. Los grupos permiten hacer agregaciones de dispositivos para luego visualizar el consumo del conjunto.
Requerimientos
- Tener configurada una localización o sublocalización.
- Haber asignado los dispositivos a su correspondiente localización.
¿Cómo crear un grupo?
Puede crear grupos de dispositivos. Esto nos puede ser útil para analizarlos en el menú de "Análisis"
1- Diríjase a la sección de "Configuración" que se encuentra en la parte superior derecha de la pantalla. Dentro del menú "Localizaciones" seleccione la localización donde quiera crear el grupo.

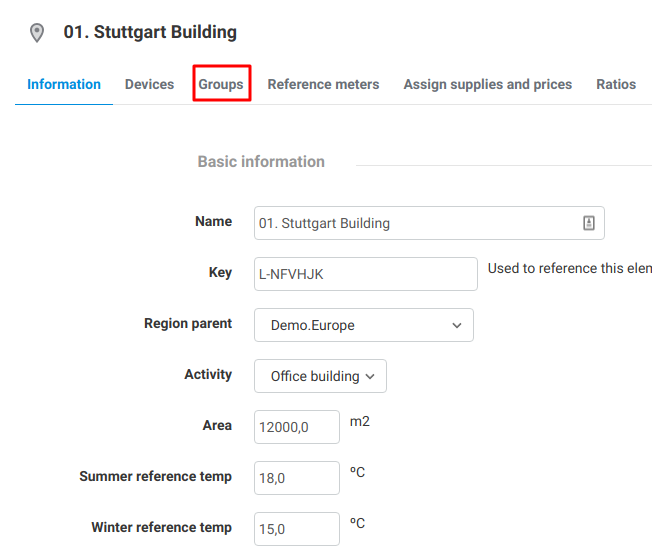

2- Acceda a la pestaña "Grupos"

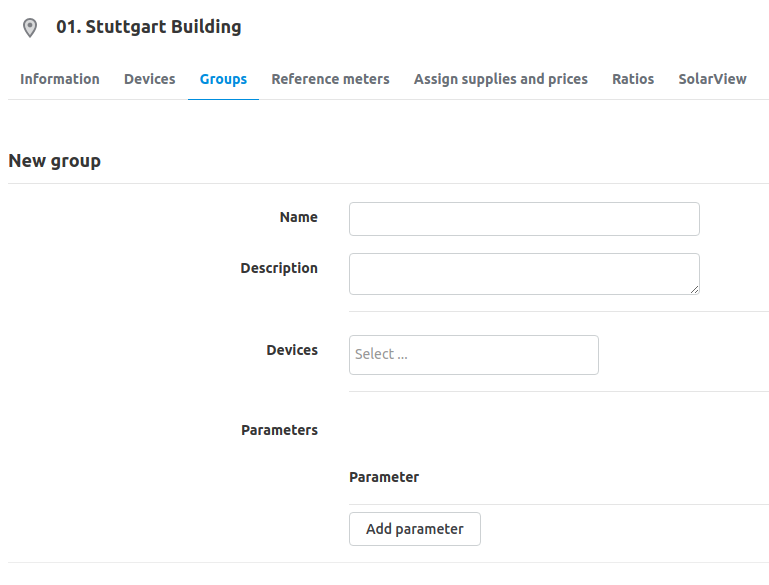

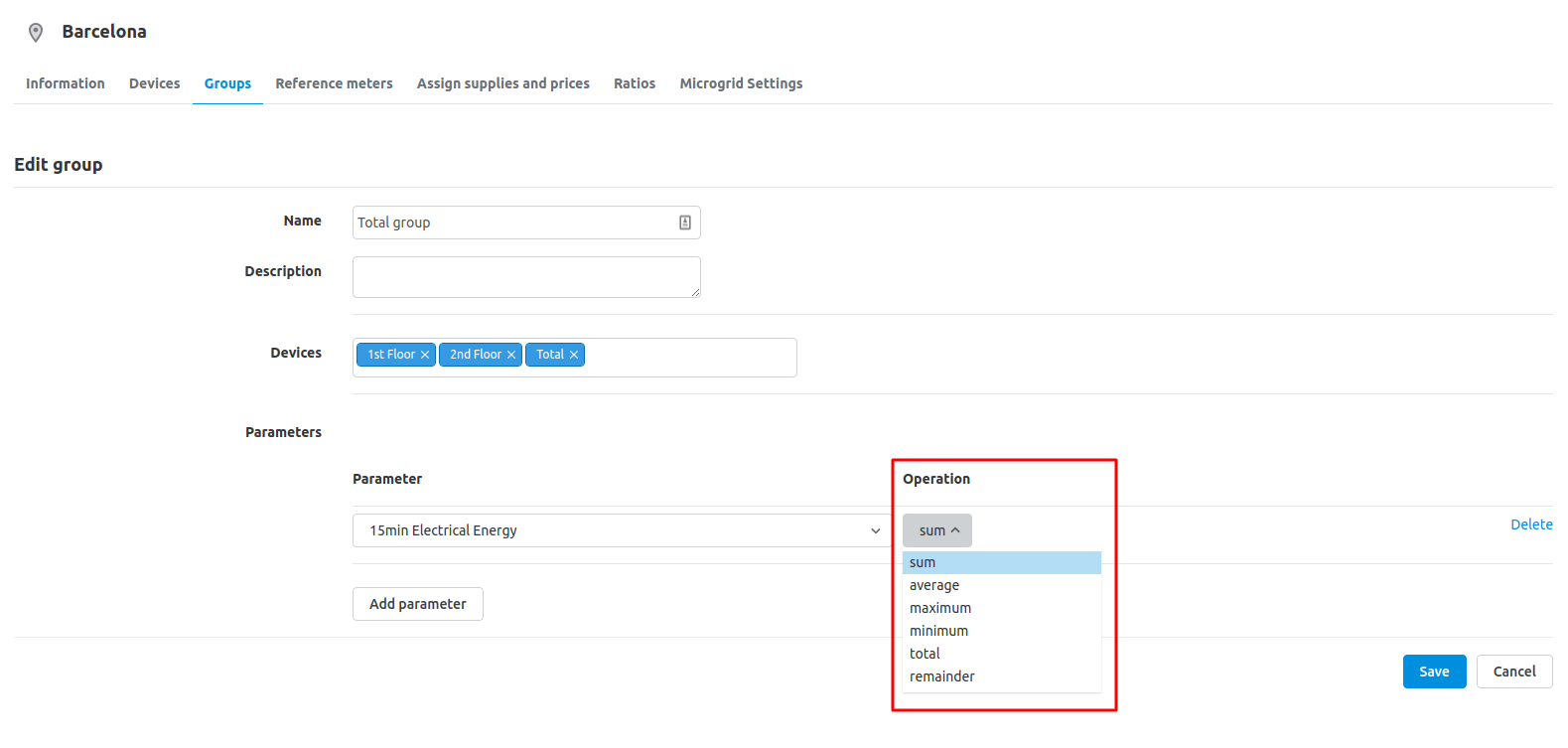

3. Haga click en "Nuevo grupo"
- Escriba un nombre distintivo para el grupo.
- Añada una descripción para este grupo.
- Seleccione todos los dispositivos que formaran este grupo.
- Añada los parámetros que formaran el grupo.
- Elije el tipo de operación a aplicar entre los dispositivos que forman el grupo. Ver las operaciones disponibles y como se usan aquí.
Nota: Es recomendable que pongamos como parámetros todas las combinaciones de frecuencia+parámetro de ese parámetro porque algunas funcionales exigen unas frecuencias en concreto y si no tendremos que modificarlo más adelante. Si queremos visualizar el grupo con las mismas frecuencias disponibles que los dispositivos que forman, este grupo hay que definirlo añadiendo cada parámetro con la respectiva frecuencia.
4. Haga click en Guardar, y listo!

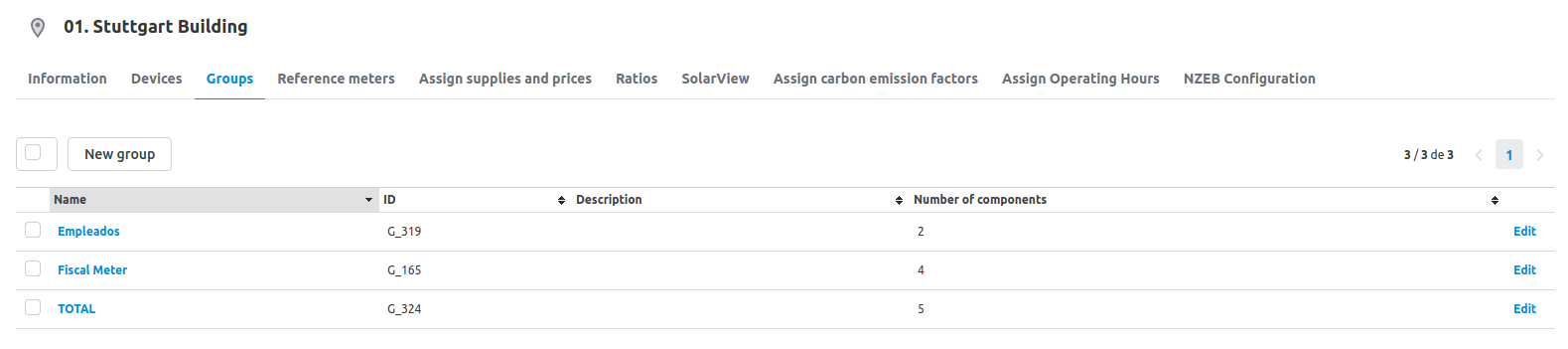

Puede visualizar todos los grupos generados en la pestaña de "Grupos":
Tipos de operaciones disponibles
La plataforma de gestión energética permite crear grupos usando un seguido de operaciones aquí listadas. Aprende cómo funciona cada operación.
Configurar un grupo Suma

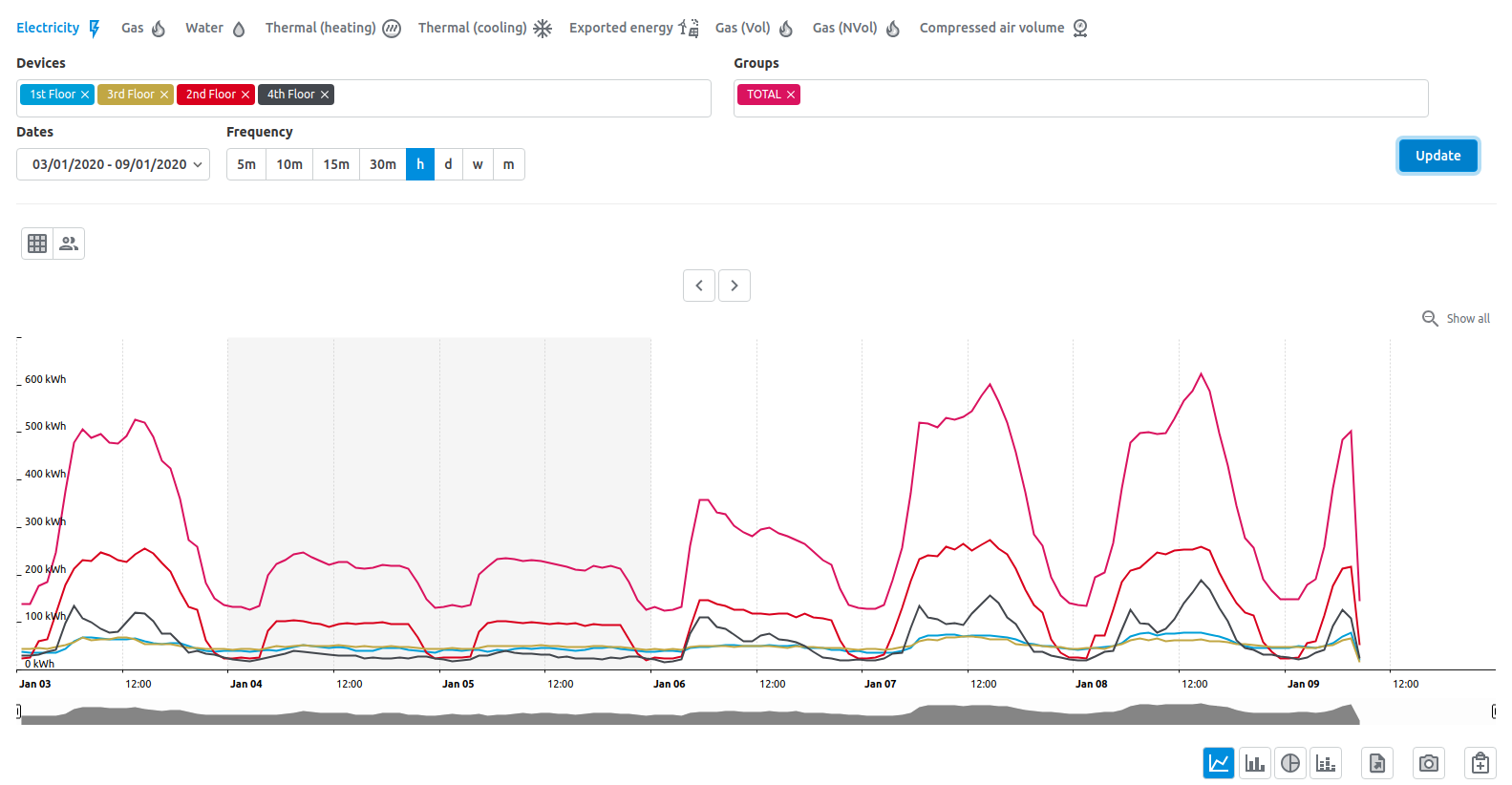

Esta operación da como resultado un grupo con la suma de todos los consumos de los dispositivos que forman dicho grupo. Para configurarlo sigue estos pasos.

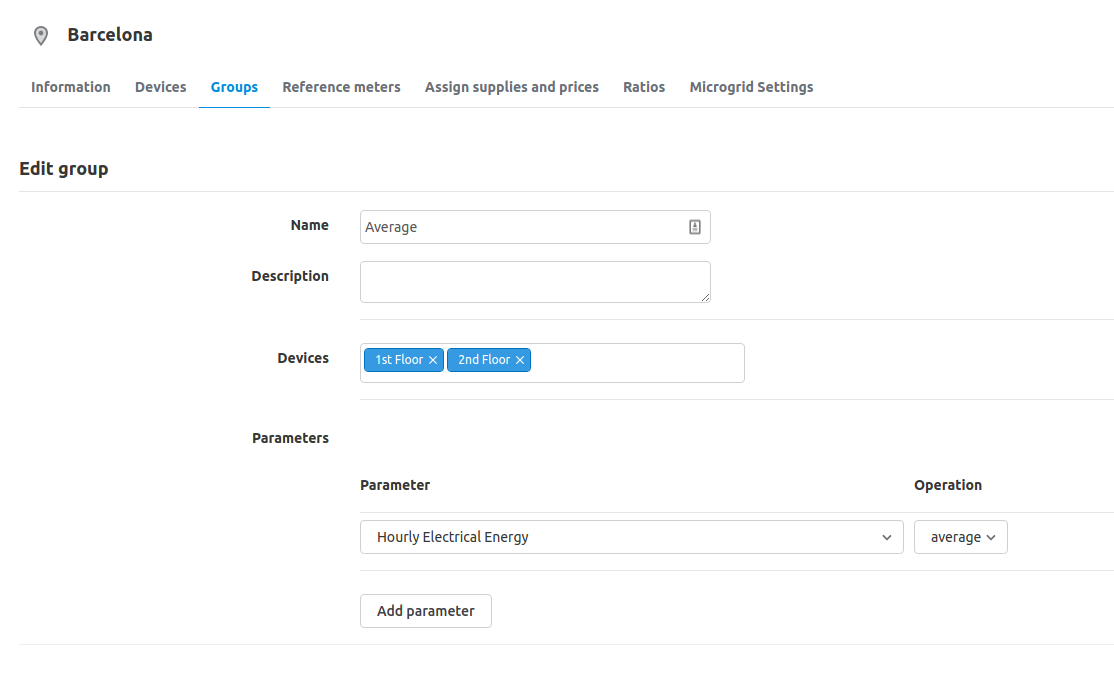

Configurar grupos Promedio, Máximo y Mínimo
La plataforma permite crear grupo que calculan el promedio, el máximo y el mínimo de todos los dispositivos que lo conforman.

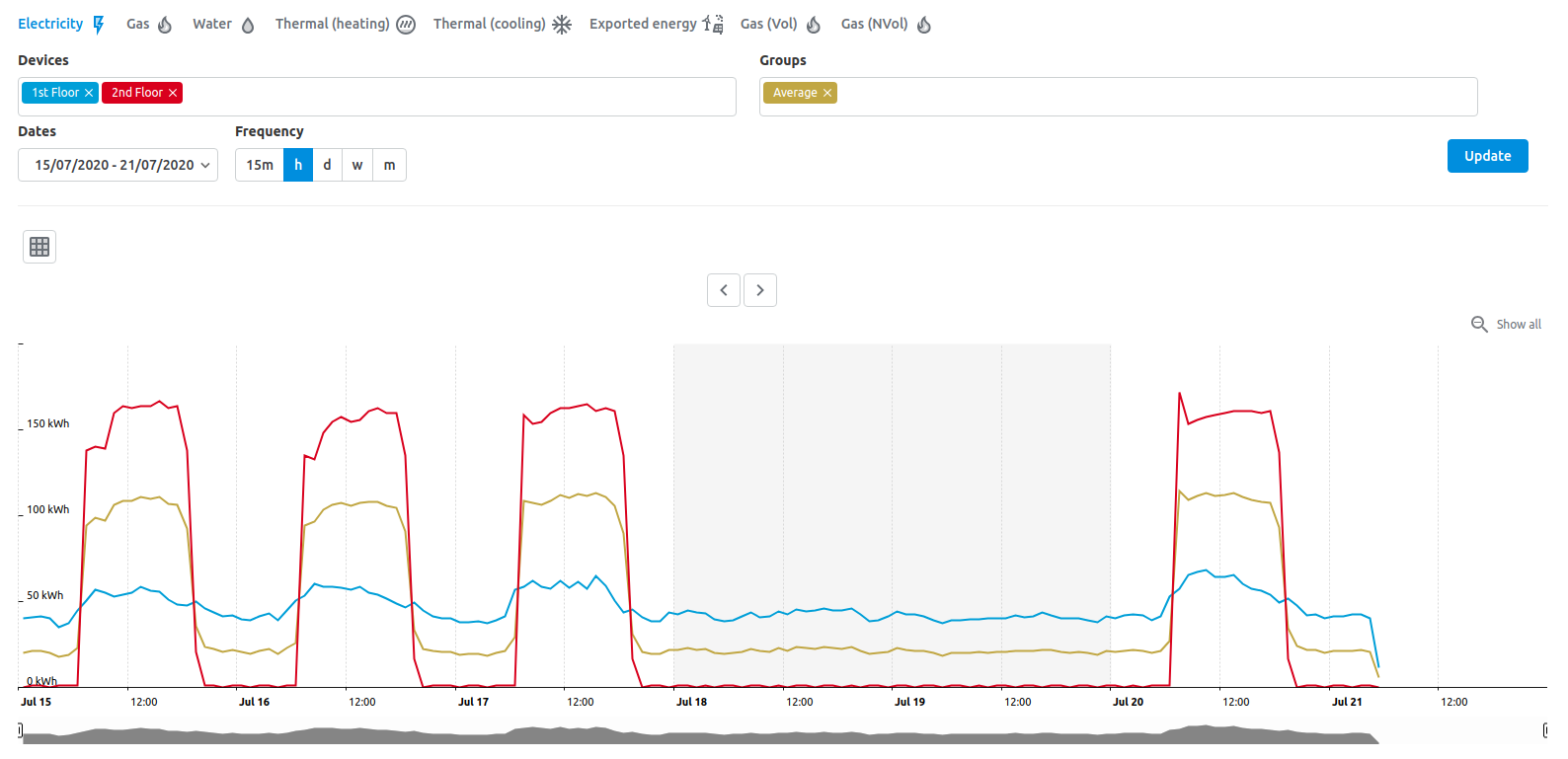

- Promedio

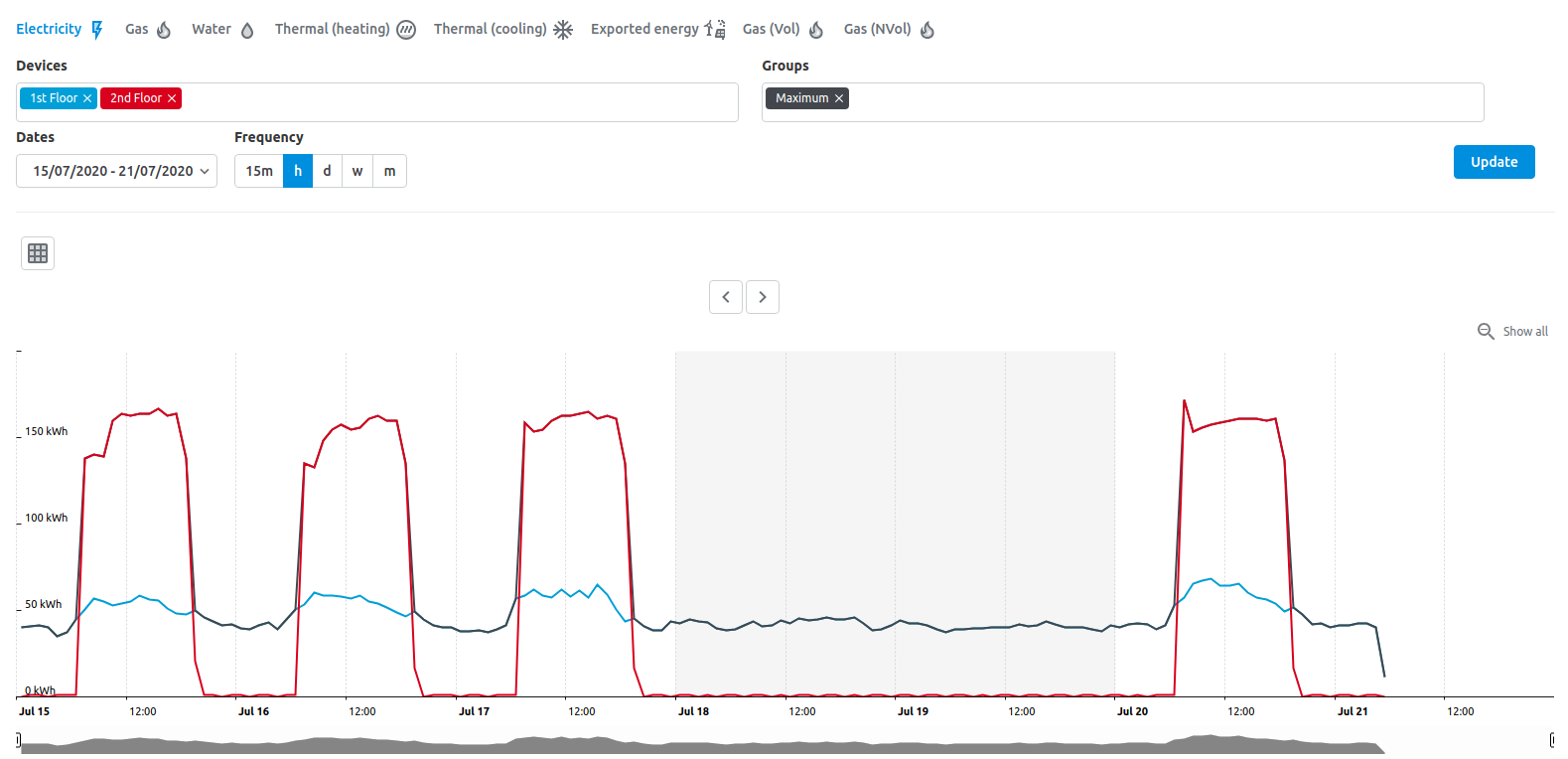

- Máximo

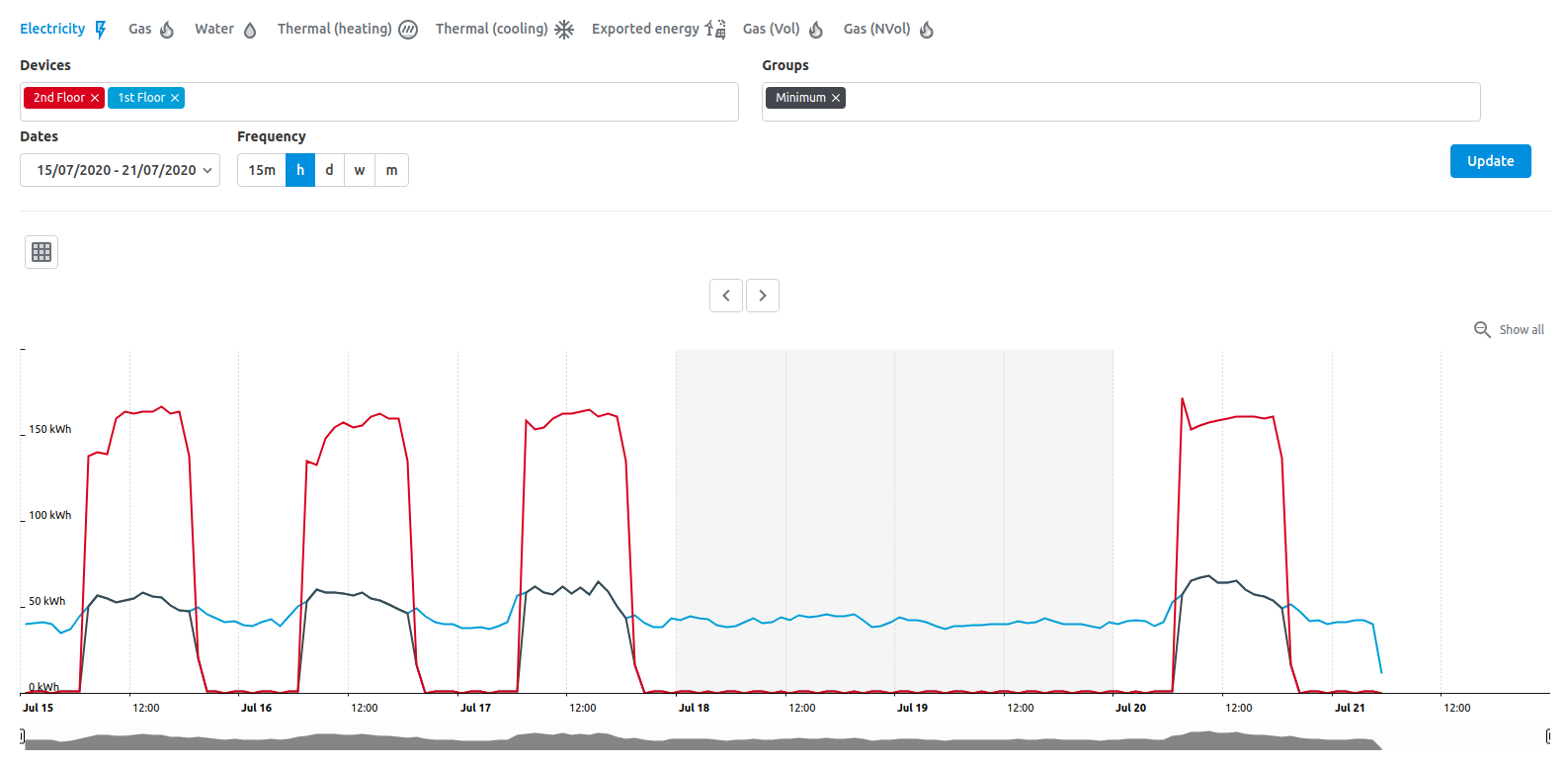

- Mínimo

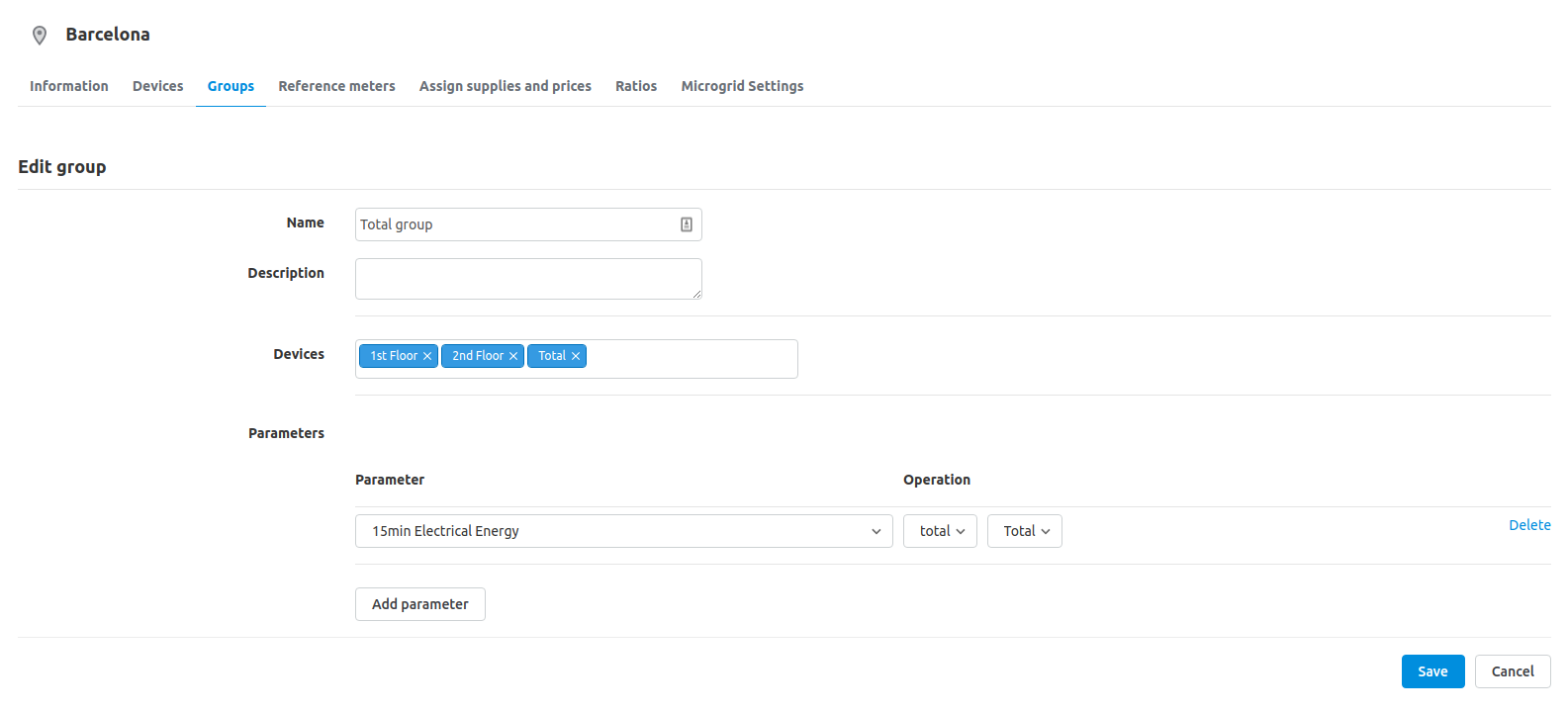

Configurar grupos Total
La operación Total se usa cuando quieres configurar un widget de Distribución en tus Dashboards. Para configurar este tipo de grupo sigue estos pasos:
1. Crea un grupo como esta explicado aquí.
2. Elije la operación Total.
3. escoge el dispositivo que representa el consumo Total.
4. Guarda el grupo.
Ejemplo de uso:

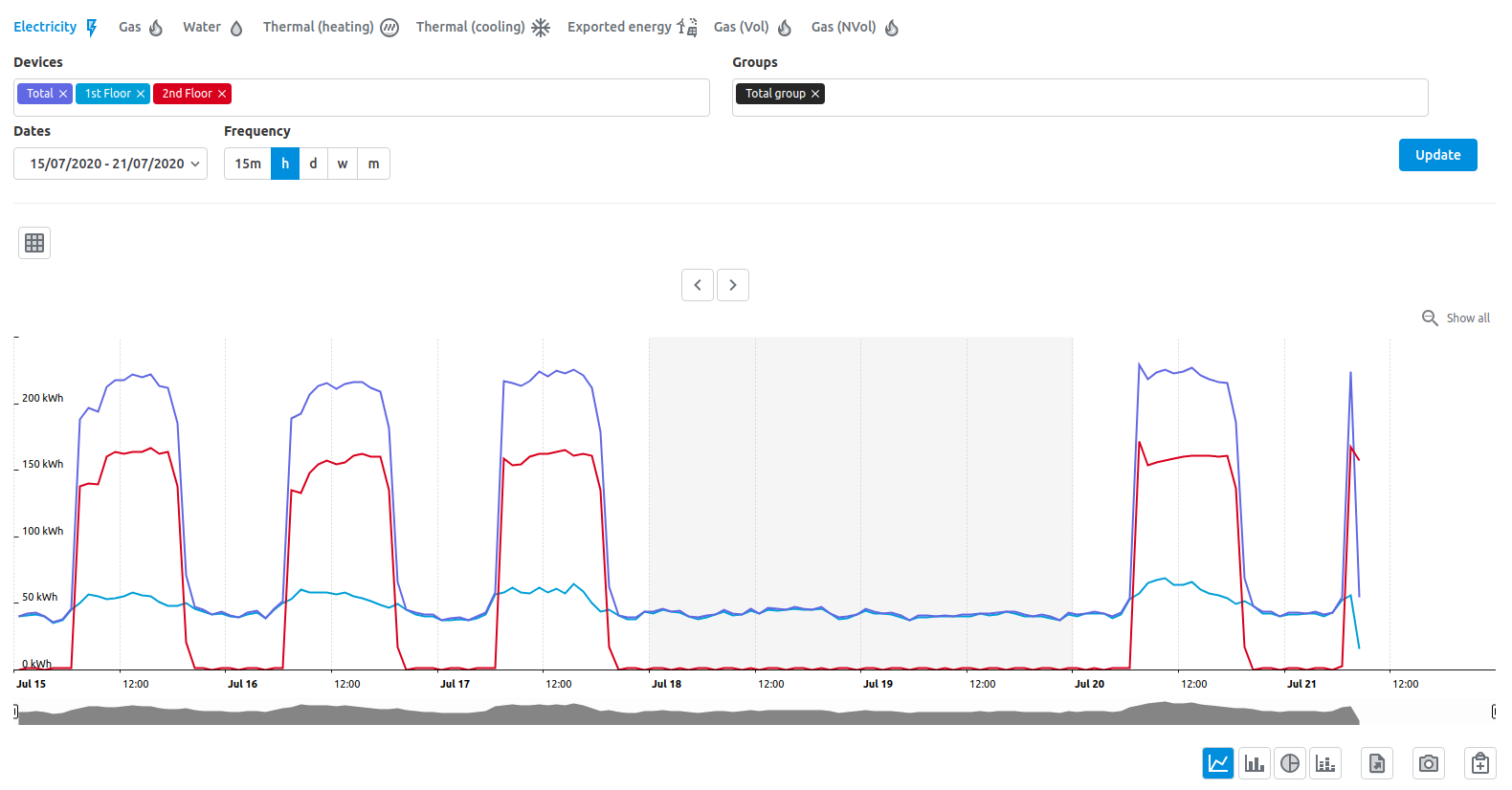

Este grupo se usa cuando queremos comparar los consumos de nuestro edificio usando un Widget de Distribución. Debes elegir un dispositivo que contenga la información de consumo total de tu edificio en el selector de la operación.
Recuerda que el dispositivo que tiene la información sobre el consumo total debe estar asignado como dispositivo de referencia.

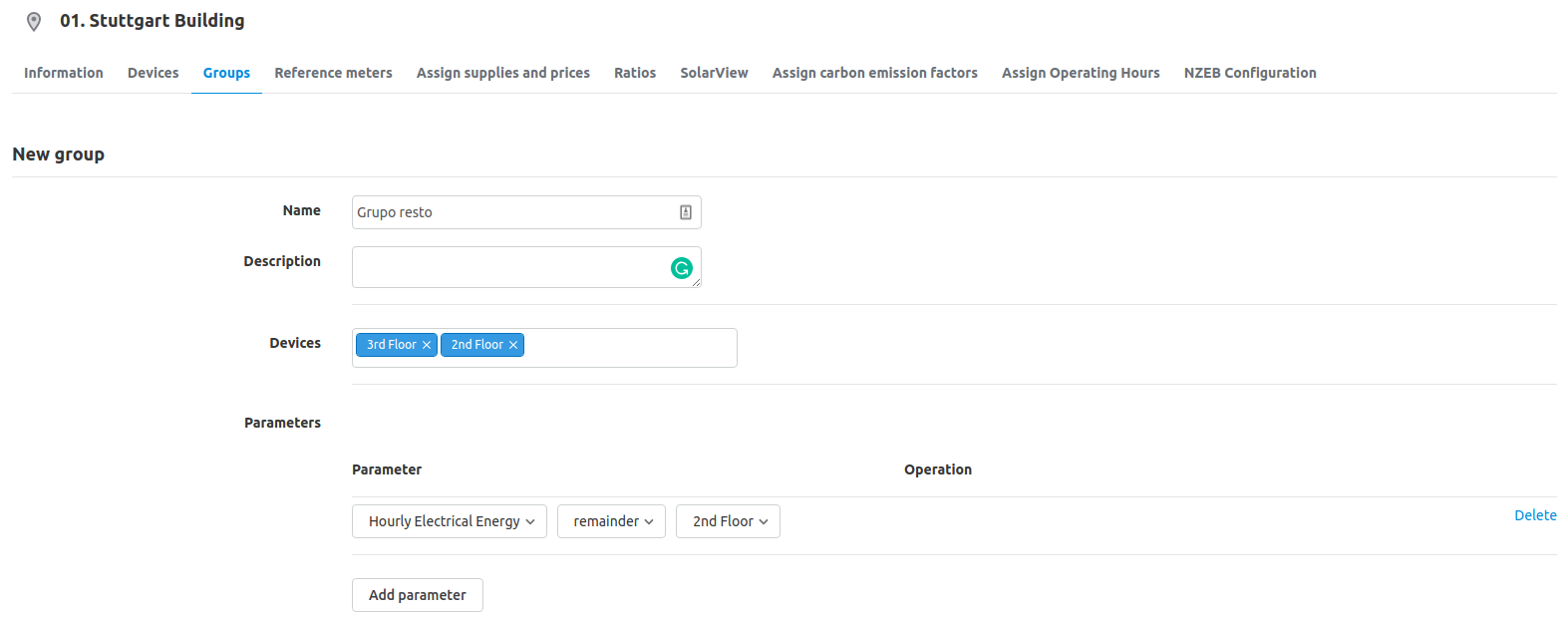

Configurar un grupo "resto"
El grupo "resto" es la resta entre el medidor "General" y todos los subconsumos de una localización que estan monitorizados.
- Diríjase a la sección de "Configuración" que se encuentra en la parte superior derecha de la pantalla.
- Acceda a la pestaña "Grupos".
- Introduzca un nombre para el grupo, y seleccione TODOS los subconsumos que quiere substraer. Añada también el nodo general.
- Elija los parámetros para los que quiera que el grupo esté disponible (ej. energía activa horaria, diaria, mensuals, etc.). Seleccione "Operación" tipo "resto" y elija el nodo que representa el consumo de la acometida general. De su valor se restaran los subconsumos.
A partir de este momento ya dispondremos del grupo en todas las demás funcionalidades de la plataforma.
A tener en cuenta
Cuando estamos configurando un grupo tenemos que tener en cuenta las siguientes restricciones:
- Definir todas las frecuencias que se van a querer visualizar cuando añadamos los parámetros del grupo. Las frecuencias de los grupos no se calculan automáticamente a partir de la frecuencia mínima insertada como en el caso de los dispositivos.
- Se pueden especificar frecuencias diferentes de un parámetro bajo el mismo grupo.
- No se puede utilizar más de una operación en un mismo grupo (por ejemplo: deben ser todo sumas).
- Para poder asignar suministros y precios a un grupo, es necesario tener la frecuencia 30min del parámetro con el que se opera en el grupo.
- Es posible crear un grupo con diferentes parámetros (el grupo no agregará diferentes parámetros pero estos estarán relacionados para acceso via API).
Uso: ¿Para qué se utilizan?
Los grupos sirven para poder visualizar consumos agregados de distintos dispositivos asignados a una misma localización. A partir de los subconsumos medidos por los distintos medidores dispuestos en la instalación podemos conocer los valores totales.
